Les fuites de graisse sur les équipements mécaniques, qu'il s'agisse d'une herse rotative Alpego RM, de pompes hydrauliques ou d'autres systèmes, représentent un problème courant et frustrant pour les opérateurs. Ces fuites, bien qu'apparemment mineures, peuvent avoir des répercussions significatives sur la performance et la longévité des machines. Lorsque la graisse ou l'huile de lubrification s'échappe, elle contamine les surfaces adjacentes, attirant la poussière et la saleté. Cette contamination peut entraîner une corrosion prématurée des surfaces des roulements, réduisant considérablement leur durée de vie et, par extension, celle de l'équipement dans son ensemble. Comprendre les causes profondes de ces fuites et appliquer des solutions ciblées est essentiel pour maintenir l'efficacité opérationnelle et prévenir des réparations coûteuses.
Les Origines des Fuites de Graisse : Une Analyse Détaillée
Les fuites de graisse sur une herse rotative Alpego RM, ou tout autre équipement à roulements, peuvent être attribuées à une variété de facteurs. Une analyse approfondie de ces causes est nécessaire pour diagnostiquer correctement le problème et mettre en œuvre les solutions appropriées.
1. Remplissage Inapproprié ou Excessivement Fréquent de Lubrifiant
L'un des principaux coupables des fuites de graisse est un remplissage d'huile ou de graisse trop fréquent. Le cycle de remplissage d'huile pour les roulements, en particulier ceux des herses rotatives, doit être compris entre 150 et 250 heures. Bien que le cycle de maintenance recommandé par le fabricant soit souvent de 250 heures, il peut être judicieusement raccourci en fonction de l'intensité du travail et de la fréquence d'utilisation de la machine. Un remplissage excessif ou prématuré entraîne une accumulation de pression à l'intérieur de la cavité du roulement, forçant une grande quantité de graisse à s'échapper. L'idée reçue selon laquelle un surplus de lubrifiant est bénéfique en cas de fuite est une erreur qui peut involontairement provoquer les fuites que l'on cherche à prévenir.
2. Altération de la Qualité du Lubrifiant : Amincissement de la Graisse
La graisse ou l'huile de graissage peut devenir plus fluide en raison de la pénétration d'autres fluides. Si l'huile hydraulique ou l'huile d'engrenage du moteur de la herse rotative s'infiltre dans la cavité de la bague de traînée, la graisse lubrifiante s'amincit. Cet amincissement est une caractéristique du mélange d'huile hydraulique ou d'huile d'engrenage avec la graisse. En ouvrant le couvercle d'inspection de la graisse lubrifiante de l'anneau de traînée, on peut facilement observer cet amincissement, signe indubitable d'une contamination.
Criteres por le choix approprie d’une graisse por roulements
3. Sélection Incorrecte de la Graisse
Le choix de la graisse est crucial pour la performance des roulements. Si la graisse ajoutée, même par l'équipement d'origine, est incorrecte, cela peut entraîner une augmentation de la température du support de vrillage ou de l'anneau de traînée. Une température élevée fait que la graisse devient plus fluide, facilitant ainsi les fuites. Il est impératif d'utiliser la graisse spécifiée par le fabricant ou une alternative compatible, capable de maintenir sa viscosité même à des températures de fonctionnement élevées. Certains joints labyrinthes sont spécialement conçus pour la lubrification à la graisse, d'autres pour l'huile ou le brouillard d'huile. Dans certains cas, il peut être préférable d'utiliser des joints labyrinthes pour des applications spécifiques plutôt que de s'appuyer sur des articles standard du catalogue, car un fournisseur expérimenté peut concevoir des joints sur mesure rapidement et économiquement.
4. Dommages aux Joints d'Étanchéité Internes
Les joints d'huile internes jouent un rôle essentiel dans le maintien de la graisse à l'intérieur de la cavité du roulement. Si le couvercle d'inspection de la graisse lubrifiante de la bague de traînée est ouvert et qu'une réduction significative de la quantité de graisse ou la présence de morceaux cassés du joint d'huile est constatée, cela indique un dommage au joint. Les joints peuvent se desserrer dans leur rainure d'étanchéité, ou se dégrader avec le temps en raison de l'usure, de la chaleur ou de l'exposition à des produits chimiques, compromettant leur capacité à retenir le lubrifiant. Si le joint d'huile tourne en même temps que la rotation de l'équipement, cela indique que le joint d'huile existant a été desserré dans la rainure d'étanchéité et que le joint d'huile extérieur doit être remplacé.
5. Jeu Excessif des Roulements
Un jeu excessif et inégal des roulements de vrillage peut également être une cause de fuite. Si des bruits anormaux ou une instabilité sont détectés pendant la rotation de l'équipement, cela peut indiquer un problème de jeu. Ce jeu excessif peut provoquer le retrait de l'huile du joint d'huile externe pendant le processus de rotation, entraînant des fuites. Dans le pire des cas, cela peut signifier que le roulement est endommagé et doit être remplacé.
6. Défauts d'Assemblage
Les fuites peuvent également être le résultat de défauts d'assemblage. Si les joints n'ont pas été correctement installés lors du montage de la pompe, du moteur hydraulique ou du roulement, l'étanchéité est compromise dès le départ. Cela inclut le non-respect des procédures d'installation, l'utilisation d'outils inappropriés ou un manque de soin lors du montage des composants.

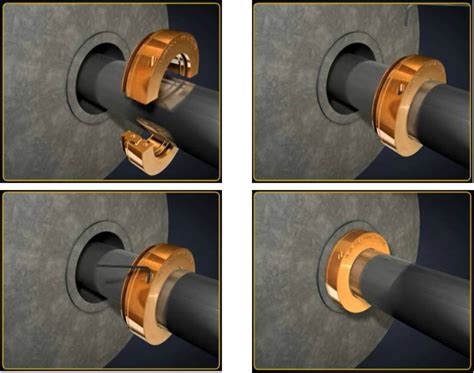

7. Obstruction des Passages de Retour de Lubrifiant
De nombreux joints labyrinthes sont conçus pour refouler le lubrifiant dans le carter. Pour un fonctionnement correct, le point de refoulement doit être installé au point mort inférieur ou à la position six heures du joint labyrinthe. Les joints labyrinthes sont efficaces pour collecter les éclaboussures de lubrifiant, mais ils nécessitent un passage libre et dégagé pour ramener le lubrifiant collecté dans le carter. Cependant, le retour au carter peut être bloqué par des contre-alésages au niveau du logement, conçus à l'origine pour fournir une butée positive aux joints à lèvres enfoncés. La zone entre le palier et le joint du corps du palier peut ainsi manquer de canal de drainage. Lorsque cela se produit, le lubrifiant s'accumule dans cette zone jusqu'à ce que l'espace soit complètement inondé, provoquant une fuite du joint.
8. Positionnement Incorrect des Graisseurs Externes
Les graisseurs externes sont extrêmement sensibles à leur positionnement. Ils doivent être installés du bon côté du boîtier par rapport au sens de rotation de l'arbre, conformément aux directives du fabricant. Ils doivent également être installés à angle droit. Le tuyau reliant le graisseur externe au corps du palier doit également être suffisamment strié pour éviter les vibrations ou les secousses du graisseur, qui pourraient compromettre l'étanchéité.
9. Flux d'Air Nocif sur le Corps de Palier
Un flux d'air puissant sur un corps de palier peut provoquer une fuite de lubrifiant en créant un différentiel de pression entre l'intérieur et l'extérieur du corps de palier. Les accouplements et les ventilateurs de refroidissement externes fixés aux paliers des pompes sont une source potentielle de flux d'air nocif. Des protections d'accouplement solides et sans fente, qui enferment les joints du palier avec peu ou pas de fente autour du palier, peuvent provoquer des fuites en piégeant l'air et en créant cette différence de pression.
Stratégies de Résolution des Fuites de Graisse : Mesures Préventives et Correctives
Une fois les causes des fuites de graisse identifiées, des mesures préventives et correctives peuvent être mises en œuvre pour résoudre le problème et prolonger la durée de vie de l'équipement.
1. Résolution des Problèmes d'Étanchéité
Si la fuite est due à des problèmes d'étanchéité, l'approche la plus directe consiste à remplacer les joints défectueux. L'ancien joint doit être retiré et la rainure d'étanchéité nettoyée minutieusement avec du diesel ou de l'essence pour éliminer tout résidu. Ensuite, le nouveau joint doit être inséré complètement et correctement dans la rainure d'étanchéité. Il est crucial de s'assurer que si la bande d'étanchéité devient un anneau, le joint est bien formé et que du ruban adhésif double face est utilisé pour coller les deux côtés du joint ensemble, assurant une étanchéité hermétique.
2. Traitement de la Contamination du Lubrifiant
Lorsque la détérioration de l'huile de lubrification est causée par une fuite du moteur de la herse rotative, il est nécessaire de réparer fondamentalement le moteur incriminé. Après la réparation, toute la graisse lubrifiante de l'ensemble de la bague de traînée doit être remplacée pour éliminer toute contamination résiduelle.
3. Correction de la Sélection de Graisse
Si la fuite est attribuée à une mauvaise sélection de la graisse, il est impératif de remplacer toute la graisse présente dans la bague de traînée. Il convient également de s'assurer que la même marque et le même type de graisse sont utilisés dans toute la chambre de roulement. La graisse à base de lithium-molybdène est souvent recommandée pour sa capacité à maintenir sa viscosité à des températures élevées, réduisant ainsi le risque d'amincissement et de fuite.
4. Optimisation du Cycle de Maintenance et du Processus de Remplissage
Le cycle de maintenance du roulement doit être correctement contrôlé. L'huile lubrifiante ou la graisse doit être ajoutée une fois toutes les 150 à 250 heures de travail. Il est préférable d'ajouter l'huile en plusieurs fois : par exemple, chaque fois que la pelle tourne à 90 degrés, ajouter de l'huile une fois. La quantité d'huile ajoutée doit être limitée à la graisse qui déborde juste du joint d'huile extérieur, évitant ainsi un remplissage excessif. Rétablir le niveau approprié de lubrifiant permet souvent aux joints labyrinthes de cesser de fuir et de retrouver leur fonctionnement normal.
5. Remplacement des Roulements Endommagés
Si toutes les autres causes ont été écartées et que le problème persiste, il est nécessaire de vérifier si le roulement est endommagé. Si des dommages sont confirmés, le roulement complet doit être remplacé. Le remplacement d'un roulement endommagé est une étape essentielle pour restaurer la fonctionnalité et l'efficacité de la machine.
6. Correction des Défauts d'Assemblage
Pour les fuites dues à des défauts d'assemblage, il est crucial de réassembler les composants en respectant scrupuleusement les spécifications du fabricant. Cela peut impliquer le démontage, le nettoyage des surfaces, l'inspection des joints et un réassemblage méticuleux pour garantir une étanchéité parfaite. Il faut s'assurer que les joints sont correctement positionnés et serrés conformément aux instructions.
7. Assurer des Passages de Retour de Lubrifiant Dégagés
Pour résoudre le problème des passages de retour obstrués, la zone entre le palier et le joint labyrinthe doit comporter un passage de retour non obstrué vers le carter. Cela peut nécessiter des modifications du logement pour créer un canal de drainage adéquat, garantissant que le lubrifiant collecté peut facilement retourner au carter sans s'accumuler et provoquer des fuites.
8. Installation Correcte des Graisseurs Externes
L'installation des graisseurs externes doit être revue et corrigée si nécessaire. Ils doivent être installés conformément aux directives du fabricant, en respectant le bon côté du boîtier par rapport au sens de rotation de l'arbre et en s'assurant qu'ils sont à angle droit. Le tuyau de raccordement doit être suffisamment strié pour éviter les vibrations ou les secousses, ce qui pourrait compromettre l'intégrité du système d'étanchéité.
9. Gestion des Flux d'Air Nocifs
Pour contrer les fuites dues à un flux d'air puissant, il est recommandé d'utiliser des protections d'accouplement solides et sans fente qui enferment les joints du palier avec peu ou pas de fente autour du palier. Cela permet de minimiser le différentiel de pression entre l'intérieur et l'extérieur du corps de palier, réduisant ainsi le risque de fuites induites par l'air.
10. Surveillance et Diagnostic des Roulements
La détection précoce des problèmes est fondamentale. Surveiller la température des équipements et la comparer à une valeur de référence peut aider à identifier des problèmes. Par exemple, une usine textile a remplacé la graisse des paliers de transmission principaux par une graisse au lithium multi-usages pour PC, et le suivi post-remplacement a révélé une baisse de 6 °C de la température moyenne des roulements et une réduction notable du bruit, ce qui indique une meilleure performance et moins de friction. De plus, déposer une petite quantité de graisse sur du papier blanc peut révéler une décoloration, souvent synonyme de contamination ou d'oxydation, qui réduit l'efficacité de la protection. Dans un tel cas, il faut nettoyer les roulements et les logements, remplacer les joints et effectuer une purge complète de la graisse plutôt qu'un simple appoint.
En adoptant une approche méthodique pour identifier les causes des fuites de graisse et en appliquant les solutions appropriées, les opérateurs peuvent non seulement résoudre les problèmes existants mais aussi prévenir leur réapparition, assurant ainsi une durée de vie prolongée et une performance optimale de leurs équipements.
