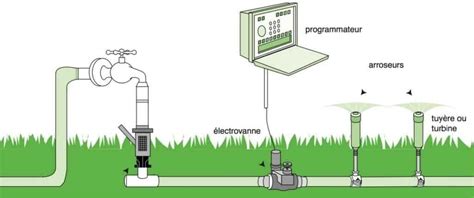

L'arrosage automatique est une solution moderne et efficace pour l'entretien des espaces verts, permettant une gestion optimisée de l'eau et un gain de temps considérable. Au cœur de cette automatisation se trouve le programmateur, un appareil sophistiqué qui orchestre les cycles d'arrosage en fonction des besoins spécifiques de chaque jardin. Parmi les leaders du marché, les programmateurs Hunter se distinguent par leur fiabilité, leur simplicité d'utilisation et leurs fonctionnalités avancées. Ce guide détaillé explore les différentes facettes de la programmation d'un système d'arrosage automatique Hunter, depuis les réglages de base jusqu'aux options plus complexes, en passant par le dépannage des problèmes courants.
Comprendre les Bases de la Programmation Hunter
Les programmateurs Hunter sont conçus pour offrir une grande flexibilité dans la gestion de l'arrosage. Avant de plonger dans les détails, il est essentiel de maîtriser les concepts fondamentaux qui régissent leur fonctionnement.
Les Programmes et les Heures de Démarrage
Sur un programmateur Hunter, les chiffres 1-4, lorsque le sélecteur est positionné sur Réglage départs cycle (START TIMES), ne représentent pas des stations, mais bien les heures de démarrage du programme. Chaque programme peut lancer jusqu’à 4 cycles d’arrosage sur un jour donné. Il est important de noter qu'une seule heure de démarrage activera à la suite les unes des autres toutes les stations d'un programme. Si l'objectif est que les stations se déclenchent dans l'ordre, les unes à la suite des autres, sans se répéter, il convient de paramétrer les heures de démarrage 2, 3 et 4 sur OFF (arrêt). Il est tout à fait possible d'utiliser plusieurs heures de démarrage dans un programme pour des cycles d’arrosage distincts, par exemple le matin, l’après-midi ou le soir. Les heures de démarrage peuvent être saisies dans n'importe quel ordre, offrant une grande liberté de planification.
Temps de Fonctionnement par Station
Le programmateur X-Core, par exemple, permet à l’utilisateur de programmer le temps d’arrosage par station de 1 minute à 4 heures, avec des incréments d'une minute. Cette granularité permet d'adapter précisément la quantité d'eau délivrée à chaque zone du jardin, en fonction du type de plantes, de l'ensoleillement et du type de sol. Pour régler ces temps, il faut généralement tourner le sélecteur sur la position Réglage Temps d'arrosage (Set Station Run Times) et utiliser les boutons de navigation pour ajuster les durées.
Jours d'Arrosage
Sous la position Jours d'arrosage de votre programmateur, il existe plusieurs options. Pour quitter le mode Intervalle et revenir à une des deux autres options, il suffit de continuer à appuyer sur les flèches vers la droite ou la gauche. Ensuite, une goutte d'eau au-dessus des jours ou une goutte encerclée et barrée devrait apparaître. Le bouton fléché déplace l'icône de sélection clignotante entre les jours. Le programmateur X-Core, par exemple, permet de programmer un ou plusieurs jours sans arrosage, offrant une flexibilité pour s'adapter aux contraintes locales ou aux préférences personnelles.
Programmation Avancée et Fonctionnalités Spécifiques
Au-delà des réglages de base, les programmateurs Hunter offrent des fonctionnalités avancées pour optimiser l'arrosage et répondre à des besoins spécifiques.
Réglage Saisonnnier
Le réglage saisonnier est une fonctionnalité très pratique qui permet de modifier globalement le temps de fonctionnement sans devoir entièrement reprogrammer le programmateur. C'est l'outil idéal pour apporter de petites modifications en fonction des conditions climatiques. Par exemple, l'été peut nécessiter un arrosage un peu plus important. L'ajustement saisonnier peut être augmenté afin que les stations fonctionnent plus longtemps que le temps programmé. Ce réglage peut aller de 10% à 150%, offrant une adaptation facile aux variations saisonnières. Pour utiliser cette fonction, il faut mettre le sélecteur sur la position RÉGLAGE SAISONNIER et ajuster le pourcentage.
Délai entre Stations
Pour supprimer un délai entre les stations sur un programmateur Hunter, la procédure est la suivante : commencez avec le sélecteur en position Marche (Run). Appuyez et maintenez enfoncé le bouton '-' et tournez le sélecteur en position Set Station Run Times (Réglage du temps de fonctionnement). Le délai s'affiche alors. Utilisez le bouton '-' pour l'annuler. Enfin, tournez le sélecteur en position Marche (RUN). Les programmateurs Hunter peuvent avoir un délai programmable entre stations, offrant une gestion précise des séquences d'arrosage.
Fonctions Cachées et Personnalisation des Programmes
Le X-Core est configuré par défaut avec 3 programmes indépendants (A, B, C) qui disposent de quatre heures de départ chacun, afin de répondre aux besoins des différents types de plantes. Le X-Core peut être personnalisé de manière à n'afficher qu'un programme et une heure de départ, masquant les programmes et heures de départ supplémentaires dont l'utilisateur n'a pas besoin, et ce, afin de simplifier la programmation.
La fonction d'arrosage et de réessuyage permet de diviser le temps d'arrosage d'une station en temps d'arrosage plus courts et plus espacés. La station 1 s'affiche en premier. Pour accéder à d'autres stations, il faut appuyer sur le bouton ou . Une fois que la station voulue s'affiche, il faut utiliser le bouton pour augmenter ou diminuer la durée de réessuyage. La durée de réessuyage peut être réglée entre 1 minute et 4 heures par incréments d'une minute. Une fois que les durées de cycle souhaitées sont programmées pour chaque station, la durée du cycle devient accessible.
Connexion à une Télécommande Hunter
Le programmateur X-Core est compatible avec les télécommandes Hunter (non incluses). Le faisceau de câblage SmartPort (inclus avec toutes les télécommandes Hunter) permet cette connexion. Pour installer le connecteur SmartPort, il faut visser le bâti du faisceau SmartPort sur le té comme indiqué. Cette fonctionnalité offre un contrôle à distance pratique du système d'arrosage.
Installation et Composants du Programmateur X-Core

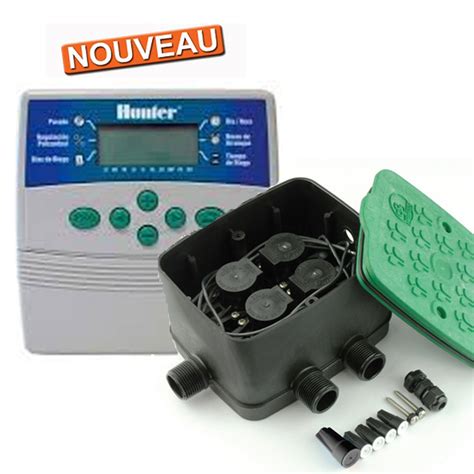

Le programmateur d'arrosage automatique Hunter Xcore 6D Indoor est un outil indispensable pour l'arrosage automatique de votre jardin. Il permet de programmer les cycles d'arrosage selon vos besoins, garantissant ainsi une utilisation optimale de l'eau et un entretien facile de vos espaces verts.
Montage et Alimentation
Le modèle X-Core intérieur n’est pas étanche ni résistant aux intempéries. Il doit donc impérativement être installé à l’intérieur ou dans un endroit abrité. Pour le montage mural, il suffit de visser une vis dans le mur et d'utiliser des chevilles si nécessaire pour la fixation du programmateur. Un interrupteur ou disjoncteur doit être en proche proximité du programmateur dans l’immeuble où l’installation a lieu et facile d’accès pour l’opérateur. Le modèle X-Core extérieur est étanche et résistant aux intempéries, permettant une installation en extérieur.
Après l’installation du programmateur X-Core, il est crucial de retirer l’isolateur de contact de la pile pour permettre au programmateur X-Core de conserver l’heure en cas de coupure de courant. Attention, il y a un risque d’explosion si la batterie est remplacée par un modèle non adéquat.
Le transformateur interne du programmateur X-Core est un composant essentiel. La prise peut être différente de celle présentée sur les schémas. Le bornier est spécifique aux modèles européens. Les caractéristiques électriques indiquent une entrée transformateur de 230/240 Volts, ± 10% 50/60Hz et une sortie transformateur de 24 Volts, 1,0 A.

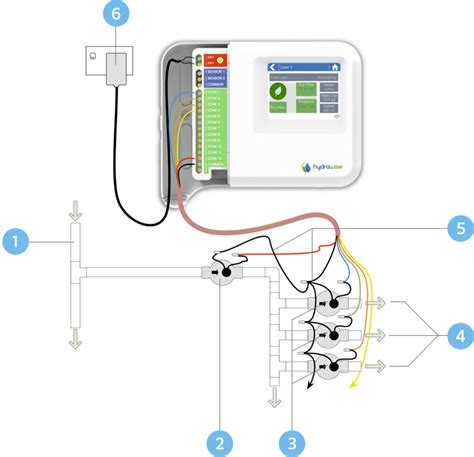

Raccordement des Vannes et Relais de Démarrage de Pompe
Pour raccorder les fils du transformateur et des vannes au programmateur, il faut se référer au bornier. Au niveau de la vanne maîtresse, il faut raccorder le câble commun à un des fils du solénoïde de la vanne. Relier le deuxième câble au fil restant du solénoïde. Cette partie n’est applicable que si une vanne principale (maîtresse) est installée.
Si un relais démarrage de pompe est installé, le programmateur doit être monté à 4,5 m minimum du relais de la pompe et de la pompe elle-même pour éviter les interférences électriques.
comment programmer Hunter x-CORE pour arrosage les jardin
Raccordement des Sondes Météorologiques et Solar Sync
Il est possible de brancher des sondes météorologiques de Hunter sur votre programmateur X-Core, ou tout autre type de capteur à contact sec. Le X-Core effectue un test simplifié des sondes météorologiques. Pour cela, il faut enlever le cavalier fixé sur les deux bornes indiquées SEN.
Le X-Core est compatible avec les systèmes Solar Sync et Wireless Solar Sync. Solar Sync est un système de capteurs qui règle de façon automatique le calendrier d’arrosage du contrôleur X-Core. Pour l'installation, il faut connecter le fil vert et noir du capteur Solar Sync sur les bornes.
Pour bénéficier de mesures Solar Sync précises, le programmateur doit être programmé. Il faut utiliser le tableau pour sélectionner la région. Si le jardin semble « plus humide » ou « plus sec » que la normale, une fonction d’ajustement de l’arrosage permet d’ajuster ce dernier dans toutes les stations. Si un capteur Solar Sync a été installé sur le contrôleur X-Core, la valeur de réglage saisonnier employée par le contrôleur sera ajustée.
Après l’installation et la programmation du système Solar Sync, il est recommandé de le laisser fonctionner quelques jours avec la configuration initiale. En raison des nombreuses conditions du site (y compris l’emplacement du capteur, la quantité de lumière directe du soleil dont il bénéficie, la chaleur réfléchie par les structures environnantes, etc.), la configuration initiale peut nécessiter un réglage pour atteindre les performances désirées.
La fonctionnalité de délai Solar Sync pour X-CORE® n'est accessible qu'après l'installation et permet de modifier le paramètre actuel des jours de délai. Pour ouvrir le menu du délai Solar Sync, il faut appuyer sur le bouton et tourner le sélecteur.
Dépannage et Solutions aux Problèmes Courants
Même avec une installation et une programmation minutieuses, des problèmes peuvent survenir. Identifier la cause et appliquer la bonne solution est crucial pour maintenir l'efficacité de votre système d'arrosage.
L'écran du Programmateur N'affiche Rien
Un écran vide indique généralement que le programmateur n'est plus alimenté par la prise ou le disjoncteur auquel il est connecté. Il est possible de tester la tension sur les deux bornes 24 Vca intérieures. Vérifiez la présence d'une tension de 24 Vca entre ces deux bornes. L'affichage de NO ou NO AC est un message de diagnostic qui indique que le programmateur n'est plus alimenté en courant alternatif.
Pour vérifier la source d'alimentation, branchez une lampe ou une radio sur la prise murale pour vérifier la tension de la prise. Si votre programmateur n'est pas branché sur une prise murale, la source d'alimentation est câblée. S'il n'y a pas de tension sur la prise, vérifiez tous les interrupteurs muraux, les minuteries ou les prises multiples qui sont éventuellement reliés à la prise. Si l'écran est vide après avoir débranché la batterie, le transformateur est peut-être endommagé et doit être remplacé. Il est possible de tester un transformateur au moyen d'un voltmètre. En cas de problème d'alimentation, il faut corriger les erreurs éventuelles de câblage ou d’alimentation.
Le Système d'Arrosage Fonctionne en Permanence
La principale raison de fonctionnement permanent des systèmes est la programmation de trop nombreuses heures de départ. Les programmateurs Hunter permettent de régler plusieurs heures de départ par jour. À chaque heure de départ, le programmateur examine toutes les heures de départ des stations pour le programme donné. Pour corriger cela, seulement une heure de départ est nécessaire pour activer un cycle complet d’arrosage (consulter la partie Réglages des départs de cycle).
L'Écran Affiche une Station Qui Fonctionne Mais les Icônes Clignotent
Ce problème peut indiquer que la sonde interrompt l’arrosage, cependant, la station a été programmée pour ne pas tenir compte du signal de la sonde. Pour résoudre ce problème, il faut vérifier la programmation de la sonde pour la station. L'icône clignote lorsque le programmateur alimente la ou les bornes d'activation d'une station.
Mon Programmateur Hunter SRC Affiche l'Heure Actuelle Lorsque J'essaie de Faire Fonctionner une Station
Au cours de l'utilisation dans le temps d'un programmateur SRC, les pointes et les salves de tension peuvent endommager les composants des cartes du programmateur. Cela peut entraîner un comportement inattendu, comme l'affichage de l'heure actuelle au lieu du fonctionnement de la station. Dans ce cas, il peut être nécessaire de faire diagnostiquer le programmateur par un professionnel ou de remplacer les composants endommagés.
La Valeur Saisonnière Semble Élevée
Si la valeur saisonnière semble haute, cela peut être dû à un numéro de région trop bas ou à un paramètre « Water Adjustment » (Réglage de l’eau) trop élevé. Pour y remédier, il faut réduire la valeur du paramètre « Water Adjustment » (Réglage de l’eau). Si la valeur minimale, 1, est sélectionnée mais qu'il est encore nécessaire de régler les valeurs saisonnières, il faut sélectionner un numéro de région plus élevé.
Message d'Erreur Lié au Faisceau SmartPort
Pour corriger un message d'erreur lié au faisceau électrique du “SmartPort”, il faut recâbler le faisceau. Sur les programmateurs Pro-C et ICC, en commençant par le bas et en remontant, le fil rouge se connecte à la première borne vissée “AC”, le fil blanc à la deuxième borne vissée “AC” et le fil bleu à la borne vissée “REM”.
Tester l'Intensité des Circuits
Pour diagnostiquer des problèmes électriques, il est possible d'utiliser un multimètre et de vérifier l'intensité dans le circuit de démarrage de la pompe/électrovanne principale. Comparez la mesure à l'intensité maximale admissible dans l'électrovanne principale de votre programmateur Hunter. De même, utilisez un multimètre et vérifiez l'intensité dans le circuit de la station ; comparez la mesure à l'intensité maximale admissible dans la station de votre programmateur Hunter. Ces vérifications peuvent aider à identifier des surcharges ou des courts-circuits.
Conformité et Spécifications Techniques
Les programmateurs Hunter sont conçus pour répondre à des standards de qualité et de conformité stricts.
Certificat de Conformité Européenne
Hunter Industries déclare que le programmateur d’arrosage Modèle X-Core est conforme aux standards des directives et normes de la communauté européenne, de “compatibilité électromagnétique” 87/336/EEC et de “basse tension” 73/23/EEC. Cette conformité garantit que les produits respectent les exigences de sécurité et de performance en vigueur en Europe.
Caractéristiques Techniques Générales
Les programmateurs Hunter X-Core offrent des spécifications techniques robustes. Ils permettent un temps d’arrosage de station de 1 minute à 4 heures par incréments de 1 minute, et disposent de 3 programmes d’arrosage indépendants. Ces caractéristiques garantissent une grande précision et flexibilité dans la gestion de l'arrosage.
Ressources Supplémentaires
Pour une assistance supplémentaire, les manuels d'utilisation sont disponibles dans les pages dédiées aux produits sous l'onglet "Ressources" juste sous le bouton "Choisissez Hunter". Il est possible de rechercher votre programmateur dans la liste pour télécharger votre manuel d'utilisation au format PDF. D'autres documentations sont également disponibles dans la Bibliothèque de ressources Hunter.
Le programmateur X-Core Intérieur de Hunter est la référence en matière de simplicité et de fiabilité pour la gestion de l'arrosage automatique dans les applications résidentielles. Conçu pour s'intégrer discrètement à l'intérieur de votre habitation, ce programmateur offre une flexibilité remarquable avec des modèles allant de 2 à 8 stations, s'adaptant ainsi parfaitement à la taille de votre jardin et à vos besoins spécifiques. Son interface utilisateur intuitive, dotée d'un grand écran LCD facile à lire, rend la programmation rapide et directe, permettant de définir des horaires d'arrosage précis pour chaque zone. Il offre 3 programmes indépendants avec 4 heures de démarrage chacun, garantissant une grande flexibilité pour répondre aux besoins variés de vos plantes et à la composition de votre paysage. Ce programmateur intègre des fonctions clés pour une gestion efficace de l'eau, comme l'ajustement saisonnier global et la compatibilité avec un capteur de pluie. Disponible en versions fixes (2, 4, 6 ou 8 stations), l'X-Core est un choix durable et économique. Sa mémoire non volatile assure la sauvegarde de tous vos programmes en cas de coupure de courant, et l'alimentation par pile (incluse) maintient l'heure et la date.
