Le fonctionnement d'un moteur de motoculture, et plus particulièrement celui d'une motobineuse, repose sur un équilibre mécanique précis. Pour les utilisateurs confrontés à des variations de régime moteur instables ou à des calages intempestifs, la compréhension du système de régulation est capitale. Ce système, souvent perçu comme complexe, se divise en plusieurs composants clés : le volant magnétique, le volet mobile, la tringle de liaison et le ressort de rappel, souvent qualifié de ressort "trombone" ou ressort de tension.
Le principe de la régulation pneumatique
Les moteurs de type Briggs et Stratton, très répandus sur les engins de jardinage, utilisent un système de régulation ingénieux basé sur l'air pulsé. Le dispositif repose sur un volant à ailettes, également appelé volant magnétique, qui génère un flux d'air constant pendant la rotation du moteur. Cet air est dirigé vers un volet mobile pivotant autour d'un axe.
Le rôle de ce volet est de détecter la charge du moteur. Plus le moteur tourne vite, plus le flux d'air est puissant, repoussant le volet. Ce mouvement est transmis au carburateur pour ajuster l'ouverture du papillon des gaz. Si la charge augmente (par exemple, lors du fraisage d'une terre dure), le moteur ralentit, le flux d'air diminue, et le volet revient en position, ouvrant ainsi davantage le papillon pour redonner de la puissance. C'est ce cycle constant qui maintient un régime stable.
La tringle de liaison et ses points de contrôle
La liaison entre le volet mobile et le carburateur s'effectue par une tringle métallique. Ce composant est le vecteur direct de l'information de régulation. Il est primordial de vérifier régulièrement que cette tringle n'est pas tordue ou déformée. Une tringle endommagée modifie la distance de travail entre le volet et le carburateur. Si cette géométrie est altérée, le retour du volet à zéro peut être incomplet, laissant le papillon du carburateur ouvert alors qu'il devrait se fermer. Cette anomalie entraîne une accélération non contrôlée et une instabilité du régime moteur.

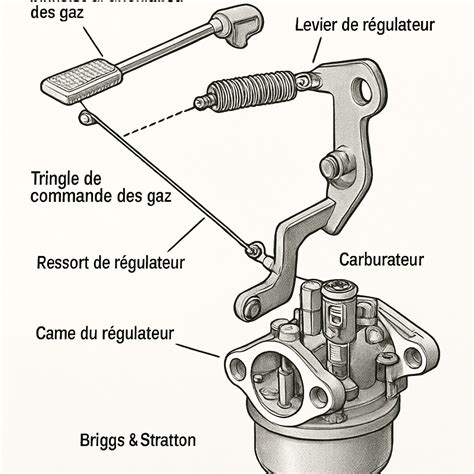

Rôle et installation du ressort de rappel
Au-delà de la simple tringle, un ressort supplémentaire, souvent enroulé autour de la tringle ou fixé en complément, joue un rôle déterminant dans la souplesse de fonctionnement. Ce ressort permet d'amortir les mouvements entre le volet et le papillon pour éviter les à-coups brutaux lors des changements de régime. Il donne plus de progressivité au moteur.
Ce ressort se fixe également sur le carburateur. Dans une configuration optimale, c'est lui qui tire en premier sur le papillon, suivi par la tringle. Il faut rechercher un montage de forme triangulaire entre le volet, la tringle et le ressort. Cette géométrie garantit que chaque composant travaille en harmonie. Si l'attache du ressort en "trombone" est mal positionnée, le système perd son effet d'amortissement. Par exemple, si le ressort est fixé trop loin du papillon ou sur un point d'ancrage inadapté, le papillon des gaz ne reçoit plus la tension nécessaire. Il peut alors "virevolter" d'avant en arrière, modifiant sans cesse le régime moteur jusqu'à provoquer le calage de la machine.
Diagnostic des instabilités de régime
Lorsqu'un utilisateur observe que le papillon des gaz oscille de manière anarchique, le diagnostic doit se porter en priorité sur la cinématique de régulation. Si le ressort de rappel est absent ou mal positionné, le mécanisme ne peut plus stabiliser le régime moteur. Dans certains montages, la longue tige munie à son extrémité du ressort en "trombone" est reliée à un bras de commande. L'absence de ressort sur ce bras, ou une tension insuffisante, empêche le système de contrer la force du flux d'air généré par le volant.
Comment fonctionne un régulateur mécanique sur un moteur de tondeuse à gazon à 4 temps ? (Par Cra...
Il est essentiel de distinguer la documentation technique de base, qui explique le principe de fonctionnement d'une régulation mécanique ou ventilée, d'un guide de modification. Le fonctionnement est, par essence, basique : si le papillon des gaz n'est pas correctement maintenu par son ressort, le moteur ne peut pas trouver son point d'équilibre. En observant des machines neuves ou bien réglées, on constate que le papillon doit toujours être sous une tension constante, assurée par ce ressort dédié.
Maintenance et bonnes pratiques
Pour assurer la longévité de votre motobineuse, inspectez périodiquement le système de régulation. La moindre impureté ou une légère déformation de la tringle peut gripper le mouvement. Assurez-vous que le ressort n'est pas détendu ou oxydé. Si vous constatez que le ressort est attaché à un point éloigné du papillon, vérifiez la nomenclature de votre moteur, car chaque modèle possède une configuration spécifique pour l'attache du ressort.
Le maintien d'un régime moteur stable ne dépend pas uniquement de la richesse du mélange air-essence, mais de la capacité du régulateur à interpréter les besoins du moteur en temps réel. La précision du montage triangulaire (volet, tringle, ressort) est la clé pour éviter les variations de régime. En cas de doute, la consultation d'une documentation technique spécifique à votre modèle de moteur reste la démarche la plus fiable pour repositionner correctement les composants de régulation.
Analyse des interactions mécaniques
L'interaction entre le flux d'air généré par le volant magnétique et la réponse physique du papillon des gaz constitue une boucle de rétroaction. Dans cette boucle, le ressort agit comme un filtre passe-bas mécanique. En absorbant les variations brusques de pression d'air, il empêche le papillon de réagir de manière trop violente aux turbulences du flux d'air.
Lorsque le ressort est correctement installé, il crée une pré-tension. Cette pré-tension est ce qui permet au papillon de gaz d'avoir, si j'ose dire, une consistance dans sa réponse. Sans cette pré-tension, le papillon flotte, influencé par la moindre variation du flux d'air, ce qui crée ce comportement erratique où le régime moteur monte et descend sans action sur la commande des gaz.
Pour ceux qui cherchent à résoudre un problème de instabilité, il est conseillé de vérifier chaque point de pivot. Un axe de volet mobile qui présente du jeu peut également compromettre l'efficacité du ressort. La précision mécanique est ici la règle d'or. Chaque millimètre compte dans le positionnement du ressort et de la tringle pour obtenir un fonctionnement moteur fluide et durable.
Optimisation de la régulation pneumatique
L'optimisation ne consiste pas à modifier le système pour le rendre plus "rapide", mais à s'assurer qu'il fonctionne selon les spécifications d'origine. Les ingénieurs concevant ces systèmes de régulation pneumatique ont calculé la force de rappel nécessaire pour compenser la poussée d'air spécifique à chaque régime. Toute modification arbitraire de la tension du ressort ou du point d'ancrage perturbe cet équilibre thermodynamique.
Si vous constatez que votre moteur cale systématiquement après une phase d'instabilité, c'est souvent le signe que le papillon finit par se fermer totalement par manque de maintien, ou à l'inverse, qu'il reste bloqué en position ouverte. La vérification de la tringle, pour s'assurer qu'elle n'est pas tordue, est la première étape. Ensuite, le repositionnement du ressort en "trombone" sur le point d'ancrage prévu sur le carburateur est crucial. Il faut s'assurer que, manuellement, le mouvement du volet entraîne le papillon sans aucun point dur.
La compréhension de ces mécanismes permet non seulement de réparer une panne, mais aussi de mieux appréhender l'entretien de son matériel. Le recours à des forums spécialisés ou à des sites de référence permet souvent de trouver des schémas de montage spécifiques à votre moteur, évitant ainsi les erreurs de positionnement qui sont fréquentes lors des interventions de maintenance. La rigueur dans l'observation du montage d'origine, même en magasin ou sur des machines similaires, est une méthode efficace pour identifier une erreur de remontage sur sa propre machine.
Interaction entre les composants de régulation
La tringle de liaison, en tant que pièce rigide, transmet le mouvement de base. Le ressort, en tant que pièce flexible, apporte la modulation nécessaire à la stabilité. Cette combinaison est ce qui permet au moteur de gérer les variations de charge de manière autonome. Si l'on considère le montage triangulaire comme un système de levier, le ressort agit comme le tendeur qui maintient la chaîne cinématique sous tension constante.
Dans le cas des moteurs Briggs et Stratton, la simplicité apparente du système de régulation par air pulsé cache une grande sensibilité aux réglages. La position de l'attache du ressort sur le papillon est déterminante pour l'angle d'ouverture. Si le ressort est attaché trop loin, le bras de levier est modifié, et la force de rappel diminue. Si le ressort est attaché trop près, il peut brider le mouvement du papillon.
Il est fréquent que, lors du remplacement d'un carburateur ou d'une tringlerie, les utilisateurs se trompent de trou de fixation sur le papillon. Cette erreur, bien que mineure en apparence, suffit à déstabiliser l'ensemble du système de régulation. L'examen attentif de la position du ressort sur une machine fonctionnelle est donc une stratégie de dépannage excellente. Ce type de recherche, en se basant sur des faits observés, est la méthode la plus directe pour restaurer un fonctionnement optimal.
Importance de la géométrie du montage
La géométrie du montage, incluant le volet, la tringle et le ressort, doit être pensée comme un ensemble solidaire. Aucun élément ne doit être en contrainte excessive. Si la tringle est tordue, elle exerce une pression latérale sur le papillon, ce qui peut provoquer une usure prématurée de l'axe du papillon. Cette usure, à son tour, crée du jeu, et le système de régulation perd en précision.

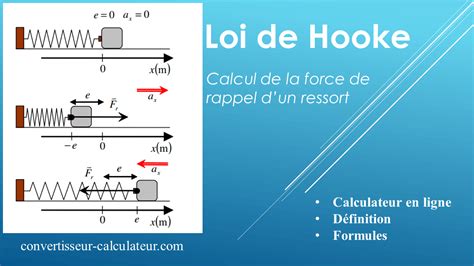

Il est recommandé de vérifier l'absence de points durs sur tout le parcours de la tringle. Un simple nettoyage des points de pivot avec un dégrippant peut parfois suffire à redonner de la souplesse à l'ensemble. Cependant, si le ressort a perdu sa capacité de rappel, le remplacement par une pièce d'origine est la seule solution viable. Le choix du ressort est crucial car sa constante de raideur est calculée pour correspondre exactement aux fréquences de résonance du système.
La régulation n'est pas une science occulte, mais une application rigoureuse de la mécanique classique. En comprenant que le ressort est l'élément qui donne la "mémoire" de la position au papillon, on comprend pourquoi son absence ou son mauvais montage entraîne un "virevoltage" du papillon. Le moteur cherche en permanence son régime, mais sans la contre-réaction du ressort, il dépasse systématiquement la cible, créant cet effet de pompage.
Évolution et maintenance préventive
Avec le temps, les éléments en plastique ou en métal léger qui composent souvent le système de régulation peuvent se dégrader. La vérification de ces pièces doit faire partie de la routine d'entretien annuel. Une tringle dont les extrémités sont usées peut sauter de son logement, provoquant une perte totale de régulation. De même, les ressorts peuvent s'allonger sous l'effet de la chaleur et des vibrations.
La maintenance préventive consiste donc à inspecter l'intégrité de chaque ressort et la rectitude de chaque tringle. En cas de remplacement, il est conseillé de prendre des photos de la configuration initiale avant le démontage. Cela permet de s'assurer que le remontage respecte la géométrie triangulaire initiale. Cette approche méthodique est la meilleure garantie contre les dysfonctionnements futurs.
L'utilisation de ressources en ligne, telles que des forums techniques dédiés à la motoculture, permet d'échanger avec d'autres utilisateurs ayant rencontré des problèmes similaires. Ces retours d'expérience sont inestimables, car ils permettent souvent d'identifier des problèmes récurrents sur des modèles spécifiques, comme un mauvais positionnement d'usine ou une faiblesse connue d'un ressort de rappel sur une série donnée.
Analyse des pannes courantes
Les pannes liées au système de régulation sont souvent confondues avec des problèmes de carburation (mélange trop riche ou trop pauvre). Cependant, si le régime est instable et que le papillon des gaz bouge visuellement, il est presque certain que le problème est lié à la régulation. Le calage du moteur est une conséquence directe de cette instabilité, car le mélange air-carburant n'est plus adapté aux besoins réels du moteur.
Pour isoler la panne, il est utile de tester manuellement la tension du ressort. Moteur à l'arrêt, le mécanisme doit opposer une résistance élastique souple mais ferme. Si le ressort semble lâche ou ne ramène pas le papillon dans une position stable, il doit être remplacé. La vérification de l'attache du ressort sur le carburateur doit également être minutieuse, car il est facile de se tromper d'orifice de fixation.
Comment fonctionne un régulateur mécanique sur un moteur de tondeuse à gazon à 4 temps ? (Par Cra...
Enfin, ne négligez jamais l'influence de l'encrassement du volet mobile. Un volet chargé de poussière ou de débris végétaux verra son poids augmenter, ce qui modifie sa sensibilité au flux d'air. Un nettoyage régulier du compartiment du volant magnétique est donc une action de maintenance simple mais efficace pour garantir la précision de la régulation. En gardant ces principes à l'esprit, la remise en état d'une motobineuse devient une tâche accessible, même pour les utilisateurs non professionnels.
La gestion de la puissance par la régulation
La régulation pneumatique est un système autorégulé remarquable par sa simplicité et son efficacité. Dans le cadre d'un usage intensif, comme le travail du sol, le moteur subit des variations de charge brutales. Le système de régulation doit donc être capable de réagir instantanément pour compenser ces variations. Le ressort de rappel est le garant de cette réactivité.
Si le ressort est trop lâche, le moteur mettra trop de temps à remonter en régime après une charge, ce qui peut entraîner un calage. S'il est trop tendu, le moteur réagira de manière brutale, ce qui peut être inconfortable pour l'utilisateur. Le réglage d'origine est donc un compromis idéal qui doit être respecté scrupuleusement. C'est pour cette raison que la documentation technique est si importante : elle précise les points d'ancrage exacts qui définissent la force de rappel effective.
Il est intéressant de noter que la conception du ressort varie selon la puissance du moteur. Un moteur plus puissant, générant un flux d'air plus important, nécessitera un ressort avec une constante de raideur différente. Cela confirme l'importance de ne jamais improviser un remplacement avec un ressort trouvé "au hasard" dans un tiroir. La pièce doit être spécifique au modèle de moteur pour garantir un fonctionnement stable.
Synthèse des réglages pour une performance durable
Pour obtenir une performance durable, l'utilisateur doit se concentrer sur trois points : la propreté du volet mobile, l'intégrité de la tringle de liaison, et la conformité du montage du ressort de rappel. Ces trois éléments forment la base de la régulation. En cas de doute, la comparaison avec une machine identique est une méthode de diagnostic pragmatique et souvent très efficace.
Les forums de motoculture constituent une ressource précieuse pour ceux qui cherchent des conseils précis. La communauté des passionnés de mécanique de jardin est souvent très réactive et peut aider à identifier les erreurs de montage les plus courantes. Il est important de participer à ces échanges, en partageant ses propres observations et en posant des questions précises, pour enrichir la base de connaissances commune.
Le respect de ces principes de mécanique de base permet de maintenir les performances de sa machine sur de nombreuses années. La régulation n'est pas un système complexe, mais elle exige une attention particulière aux détails. En prenant le temps de comprendre le rôle de chaque composant, l'utilisateur gagne en autonomie et en confiance pour entretenir son matériel de jardinage.
La précision comme norme de fonctionnement
La recherche de la perfection mécanique dans le réglage du ressort de rappel n'est pas qu'une quête esthétique, c'est une nécessité fonctionnelle. Un moteur qui fonctionne avec un régime stable ne consomme pas seulement moins de carburant, il subit également moins de contraintes mécaniques internes. Les vibrations excessives, souvent liées à une régulation instable, sont une cause majeure d'usure prématurée des composants internes, comme les roulements ou les segments.
En investissant le temps nécessaire pour bien régler son système de régulation, on prolonge la durée de vie globale de la motobineuse. Cette maintenance, bien que technique, est gratifiante et permet de mieux comprendre le fonctionnement de son outil. Il est toujours préférable de privilégier les pièces d'origine et de suivre scrupuleusement les schémas de montage, plutôt que d'essayer des solutions de fortune qui, bien que séduisantes, ne garantissent pas la pérennité du fonctionnement.
En conclusion de cette analyse, gardez à l'esprit que le système de régulation est une boucle fermée. La stabilité du régime moteur est le résultat de l'équilibre entre la force du flux d'air et la force de rappel du ressort. Tout déséquilibre dans cette chaîne cinématique se traduit par une instabilité. La clé est dans l'observation, la rigueur du montage et le respect des spécifications techniques du constructeur. Avec ces éléments, votre motobineuse retrouvera sa fiabilité et son efficacité d'origine.
