Le système d'allumage représente le cœur du démarrage de votre petit moteur thermique. Qu'il s'agisse d'une tondeuse à gazon, d'une souffleuse à neige ou d'une motobineuse, le principe fondamental repose sur la génération d'une étincelle haute tension au moment précis où le piston atteint une position optimale. Comprendre le fonctionnement et les points de défaillance de ces systèmes est essentiel pour assurer la pérennité de vos équipements motorisés d'extérieur.
Fonctionnement du système d'allumage

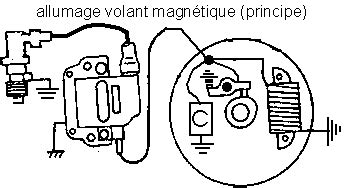

Lorsque vous actionnez le lanceur de votre machine, vous faites tourner le volant d'inertie. Ce dernier est équipé d'aimants permanents qui, en passant devant la bobine (ou armature), induisent un courant électrique. Ce courant est transformé en une étincelle haute tension qui jaillit à la bougie d'allumage.
Le module d'allumage électronique, contrairement aux anciens systèmes à rupteurs (courants jusqu'en 1982), ne comporte aucun composant mobile, ce qui en fait l'une des pièces les plus fiables du moteur. Toutefois, si vous constatez une absence d'étincelle, plusieurs causes techniques doivent être explorées avant de conclure à une défaillance irréversible du module.
Diagnostic d'une absence d'étincelle
Si le moteur refuse de démarrer, la première étape consiste à vérifier la présence d'étincelle. Pour ce faire, utilisez un testeur d'étincelles dédié.
- Préparation : Accrochez le testeur entre le câble d'allumage et la bougie d'allumage.
- Sécurité : Veillez à décrocher la bobine du faisceau de câblage de l'équipement ainsi que du faisceau de câblage du moteur. N'attachez jamais le testeur directement à la bougie d'allumage pour ce test.
- Vérification : Placez la commande de l'interrupteur d'arrêt en position OFF ou STOP. Essayez de démarrer le moteur à l'aide du cordon d'enroulement ou de la clé. Si une étincelle apparaît dans le testeur, le circuit de sécurité (interrupteur d'arrêt) est potentiellement défectueux.
- Test de la bobine : Si l'étincelle saute la fente du testeur, votre bobine d'allumage fonctionne correctement.
Réglage de l'entrefer d'allumage
Une armature d'allumage doit être placée à une distance précise du volant moteur pour générer un champ magnétique efficace. Les plages d'écartement les plus courantes sont 0,006 - 0,010" et 0,010 - 0,014".
Pour effectuer ce réglage :

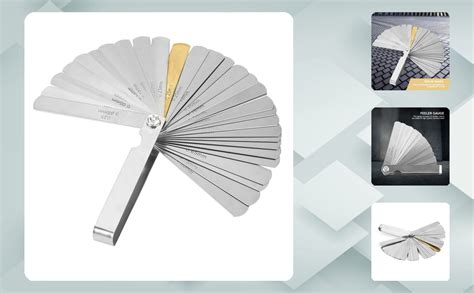

- Utilisez la cale d'épaisseur fournie avec l'induit.
- Placez la cale appropriée entre le bord du volant moteur et l'armature d'allumage.
- Desserrez la vis de fixation pour que les aimants tirent l'induit d'allumage contre le volant et la cale, puis resserrez.
Une mauvaise calibration de l'entrefer, ou une bobine voilée qui forcerait d'un côté lors du retrait de la cale, peut empêcher le moteur de démarrer. Si vous sentez une résistance anormale lors du réglage, vérifiez l'intégrité physique de la bobine.
Pièces détachées et maintenance spécialisée
Briggs & Stratton fabrique des moteurs à essence depuis plus de 100 ans et demeure un leader mondial grâce à la performance et à la durabilité de ses produits. Si vous rencontrez des difficultés, il est primordial de se tourner vers des composants compatibles.
Le site Matijardin propose des pièces détachées de haute qualité pour réparer le moteur de votre outil convenablement. Que vous ayez besoin d'une bobine, de filtres à air, de ressorts régulateurs ou de joints de carburateur, il est crucial d'utiliser des pièces adaptées aux spécificités de votre modèle. En cas de doute, consultez toujours le manuel de réparation de votre moteur ou contactez un concessionnaire agréé pour éviter des blessures ou des dommages matériels.
Problèmes de carburateur et de régulation
Il arrive souvent qu'un problème d'allumage soit confondu avec une défaillance de l'alimentation en carburant. Si votre moteur démarre mais s'emballe ou ne tient pas le ralenti, vérifiez les points suivants :
- Le circuit de carburant : Un carburateur à membrane nécessite une étanchéité parfaite. Si l'essence n'est pas aspirée, vérifiez la membrane, les joints, et la crépine. Une procédure de "gavage" (envoyer une giclée d'essence directement dans le carbu) peut aider à l'amorçage.
- Le régulateur : Le ressort de régulation, souvent accroché sur une palette près du ventilateur, assure l'équilibre air-essence. S'il est décroché ou mal réglé, le moteur vibrera de manière excessive.
Tondeuse autoportée Briggs & Stratton qui régule: Réglage Régulateur + Carburateur (Facile/Complet)
Précautions et sécurité
Il est vital de ne pas improviser des branchements électriques, notamment sur les systèmes d'allumage électronique. Une erreur de connexion peut irrémédiablement endommager le module. Par exemple, brancher le fil noir de la bobine directement sur une source de tension positive (batterie) provoquera une surchauffe et la destruction immédiate des composants électroniques.
Enfin, rappelez-vous que ces machines, bien que robustes, ne connaissent personne : utilisez toujours des chaussures de sécurité et respectez les procédures de mise à la masse préconisées par le constructeur pour éviter tout accident lors des phases de test ou de démarrage.
