Rétrofit Électrique de Motoculteur : Schéma, Montage et Considérations Techniques

La transformation d'un motoculteur thermique en une machine électrique représente une avancée significative en matière de technologie et de durabilité pour les outils de jardinage. Ce processus, souvent appelé "rétrofit", implique le remplacement du moteur à combustion interne par un bloc moteur électrique, accompagné d'un système d'alimentation par batterie. Le présent article se propose d'explorer en détail le schéma électrique, les composants clés, les méthodes de montage et les considérations techniques relatives à ce type de conversion, en s'appuyant sur les informations disponibles relatives à un projet de rétrofit d'un motoculteur de 6-8cv en un modèle de 5 kW.

Le Bloc Électrique : Cœur du Rétrofit

Le concept central du rétrofit repose sur l'intégration d'un "Bloc Électrique" compact et autonome. Ce bloc remplace le moteur thermique et ses accessoires, s'installant à l'emplacement de ce dernier. L'objectif est de centraliser tous les composants électriques nécessaires à l'alimentation et au contrôle du nouveau moteur. Ce bloc est conçu pour minimiser les modifications structurelles du motoculteur d'origine, notamment au niveau de la boîte de vitesses.

La conception d'un tel bloc prend en compte les spécificités de chaque machine, car la typologie de sortie de boîte peut varier considérablement d'une marque et d'un modèle à l'autre. L'adaptation des éléments de liaison entre l'arbre du moteur électrique et celui de la sortie de boîte est donc une étape cruciale. Dans certains cas, une incompatibilité entre le diamètre de l'axe et le diamètre intérieur de la bague d'accouplement peut nécessiter l'intervention d'un tourneur pour la fabrication de pièces sur mesure.

Le "Bloc Électrique" est composé de plusieurs sous-ensembles essentiels :

• Le Pack Batterie : Il s'agit du module qui abrite les cellules d'énergie, généralement des modules prismatiques. La conception et la fabrication de ce pack requièrent une attention particulière en raison des risques potentiels liés aux batteries lithium-ion, notamment le risque d'inflammation en cas de court-circuit. Le plan de travail pour son montage doit être dégagé et éloigné de matières inflammables, et le port de gants de protection est fortement recommandé.
• Le Bloc Régulateur : Ce composant centralise le contrôleur du moteur électrique et les commandes qui gèrent la puissance électrique délivrée. Il intègre également les organes de sécurité requis pour le bon fonctionnement et la protection du système.

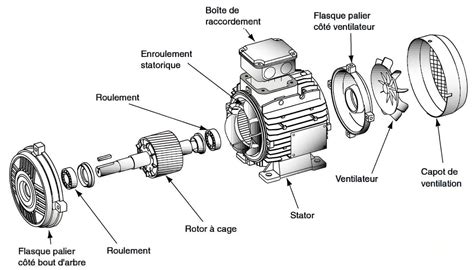

• Le Bloc Moteur : C'est l'organe qui convertit l'énergie électrique en puissance mécanique. Il est associé à un accouplement qui relie l'arbre du moteur électrique à l'arbre de sortie de la boîte de vitesses.
• La Plaque Moteur : Cette pièce assure l'adaptation mécanique du bloc moteur au châssis du motoculteur, spécifiquement au niveau de la boîte de vitesses.
• Le Châssis Porteur : Il fait la liaison entre la plaque moteur et les autres sous-éléments du bloc électrique. Généralement constitué de deux équerres fixées sur la plaque moteur et d'un châssis support pour le pack batteries, il assure la rigidité et l'intégration de l'ensemble.
• Le Sabot Avant : Cet élément peut être utilisé pour loger le chargeur de batterie s'il est décidé de l'installer de manière permanente sur la machine. Il peut également servir de point de fixation pour le mécanisme de maintien et d'articulation du capot.

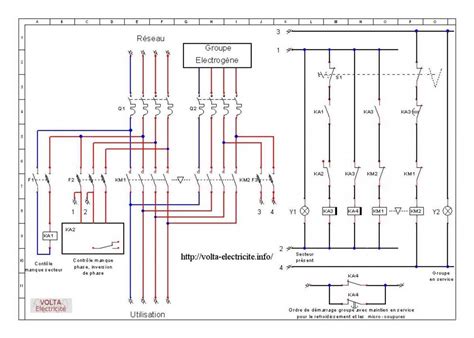

Le Schéma Électrique : Connectivité et Contrôle

La circuiterie électrique du système de rétrofit est imposée par le kit et ne laisse généralement pas de place à des alternatives de conception. Le schéma électrique est centré sur le régulateur, qui est la pièce maîtresse du système.

Les éléments clés du schéma électrique incluent :

• Connectique de la Batterie : La batterie est reliée au système via deux bornes, B+ (positif) et B- (négatif). Ces bornes sont marquées sur le module de batterie.
• Moteurs Électriques : Les fils M1, M2 et M3 du moteur électrique déterminent le sens de rotation.
• Organes de Commande et de Sécurité : La connectique de ces éléments est généralement concentrée sur un seul connecteur. La plupart des fils sont pré-câblés par le fournisseur du kit et portent à leurs extrémités les composants de commande ou de sécurité.

Le kit de rétrofit est souvent complet et inclut les câbles de puissance nécessaires, généralement de section 25 mm², avec des couleurs distinctes pour les pôles positifs (rouge) et négatifs (noir). Des cosses tubulaires sont également fournies pour réaliser les jonctions.

Voici quelques exemples de câblage spécifiques mentionnés :

• C1-A : Câble noir reliant la borne négative de la batterie au fusible du pack batterie.
• C3 : Câble rouge connecté sur le dernier pôle positif de la série des 16 modules prismatiques.
• C5 : Câble rouge reliant le contacteur/coup de poing au pôle positif du régulateur.
• C7 et C8 : Câble noir (négatif du BMS) et câble rouge (positif du coupe-circuit) forment un point de connectique de type Anderson pour le chargeur de batterie.

Gestion de la Batterie : Le BMS et le Coupe-Circuit

Le BMS (Battery Management System), ou système de gestion de la batterie, est un composant essentiel pour la sécurité et la gestion des modules prismatiques. Il assure la surveillance des niveaux de charge, de la tension de chaque module et déclenche des alarmes en cas de déséquilibre important. Le BMS conseillé est souvent un modèle de marque DALY, capable de communiquer en Wi-Fi via une application smartphone. C'est par cette application que sont configurés les paramètres de positionnement et les limites opérationnelles. La notice du BMS doit être consultée attentivement pour maîtriser ce composant et établir les paramètres adaptés. Le BMS est généralement installé sur le pack batterie en raison du grand nombre de câbles de connexion, dont les longueurs doivent être courtes.

Le coupe-circuit permet de séparer électriquement la batterie du reste de l'électronique par son pôle positif. Il est particulièrement utile lors de périodes de stockage prolongé ou pour éviter tout démarrage intempestif. Pour une sécurité maximale lors des travaux sur le système électrique, il est recommandé de débrancher le fusible de la batterie et de s'assurer que le coupe-circuit est ouvert. Le coupe-circuit offre une déconnexion de la batterie par son pôle + et permet un travail en aval tout en maintenant les précautions requises pour éviter de toucher au câblage amont.

Commandes et Sécurités Essentielles

• Poignée de Sécurité "Homme Mort" : Cet organe réglementaire et essentiel est connecté électriquement au régulateur. Il assure la sécurité dite de "l'homme mort", c'est-à-dire que le moteur est coupé lorsque la poignée n'est pas actionnée ou est relâchée.
• Poignée d'Accélérateur : Elle doit être couplée mécaniquement au mécanisme d'accélérateur fourni dans le kit. Le câble d'accélérateur est à raccorder au levier métallique du mécanisme. Le boîtier de guidon doit être choisi pour pouvoir accueillir tous les composants, y compris la commande d'accélérateur qui peut être assez volumineuse et inclut le ressort de rappel.

Le Chargeur de Batterie

Le chargeur est indispensable pour recharger le pack batterie. Il doit être spécifiquement adapté aux caractéristiques du pack, notamment pour une configuration 16S (16 cellules en série) de type LiFePO4, avec un courant de charge compris entre 28 et 30 ampères. Le connecteur de charge est généralement de type ANDERSON 50A.

Méthodes de Construction et d'Assemblage

Le dossier technique du projet de rétrofit inclut des plans référencés (par exemple, REF-XXX-A0) qui détaillent les pièces constituant les sous-ensembles. Ces plans spécifient les dimensions critiques, mais la méthode constructive peut être laissée à l'appréciation de chacun, en fonction des outils et compétences disponibles. Ces différentes approches sont appelées "alternatives".

Les méthodes d'assemblage couramment utilisées pour la fabrication du bloc électrique incluent :

• Soudure : L'assemblage par soudure (arc, MIG/MAG, TIG) est une technique simple et solide pour assembler des tôles plates ou pliées. Il est important de s'assurer que les bords des plaques sont propres et exempts de rouille avant de procéder. Des équerres métalliques (25x25x2mm) peuvent être utilisées comme alternative à la soudure bord à bord.
• Assemblage par Vis : Cette méthode est simple et solide. Des équerres métalliques peuvent être utilisées pour positionner et structurer les perçages avant le vissage. La visserie M6 est généralement utilisée de manière généralisée sur l'ensemble des assemblages.
• Assemblage par Rivets : Les rivets pop (ou rivets aveugles) sont adaptés lorsque l'accès à l'arrière de l'assemblage est limité. Des trous sont percés dans les tôles, puis un outil de rivetage est utilisé pour fixer les pièces. Là encore, des équerres métalliques peuvent structurer les perçages.

Il est à noter que certaines pièces plates et pliées peuvent être directement approvisionnées auprès de sociétés spécialisées dans le découpage et le formage à la demande, ce qui permet d'éviter le travail de découpe et de formage et de n'utiliser que le strict nécessaire en matière première.

Considérations sur le Cercuit Électrique du Motoculteur d'Origine

Dans le contexte des motoculteurs thermiques, les schémas électriques peuvent parfois présenter des complexités liées aux systèmes de sécurité et de démarrage. On retrouve des circuits où des contacts fonctionnent en opposition. Par exemple, un contact peut s'ouvrir lorsqu'un siège est occupé et se fermer lorsqu'il est vide, et inversement pour un autre contact. Ces mécanismes sont souvent liés à des sécurités empêchant le démarrage ou le fonctionnement de la machine dans des conditions non sécurisées.

L'exemple d'un contact qui s'ouvre lorsque le siège est occupé et se ferme lorsqu'il est vide, et inversement pour un autre contact, illustre un système de verrouillage. Dans ce cas, 1-3 sont toujours reliées et 2-4 toujours reliées. Lorsque l'un des contacts est ouvert, l'autre se ferme, et vice versa. Un siège non occupé est donc représenté par un siège relevé. Lorsque quelqu'un est assis dessus, le contact 1-2 s'ouvre et le contact 3-4 se ferme.

Il est également possible de rencontrer des fin de course fonctionnant comme des doubles contacts normalement fermés (NC) ou une combinaison de contacts normalement fermés (NC) et normalement ouverts (NO). L'analyse précise de ces schémas, parfois déroutante, peut nécessiter l'utilisation d'un multimètre pour vérifier la continuité et le fonctionnement des contacts sous différentes conditions. La compréhension de ces schémas originaux est cruciale pour intégrer correctement le nouveau système électrique du rétrofit et assurer la compatibilité des commandes et des sécurités.

La question de savoir si la charge de la batterie (3 à 5 Ampères) passe par le contact de clé entre les bornes A1 et B est une interrogation pertinente dans l'analyse de certains schémas. L'erreur sur l'ensemble des schémas peut provenir de simplifications ou d'interprétations erronées des fonctions spécifiques de chaque composant. Il est essentiel de se rappeler que la commande des relais peut être uniquement liée à l'embrayage ou au non-embrayage des lames, indépendamment de la présence ou non d'un opérateur sur le siège. Cela n'affecterait pas l'état des relais dans certains cas.

Si le "reverse switch" est ouvert et que le conducteur est sur le siège, cela peut impliquer que la borne 87 du relais 1 se retrouve "en l'air", c'est-à-dire sans connexion active, empêchant ainsi le fonctionnement de certains circuits. La compréhension de ces interactions est fondamentale pour un montage électrique réussi et sécurisé du motoculteur transformé.
