Soupape de Motobineuse Yanmar : Fonctionnement, Réglage et Entretien Approfondi

Les moteurs Yanmar, qu'ils équipent des motobineuses ou des unités marines robustes comme le 4 JHE, sont réputés pour leur durabilité et leur fiabilité. On trouve encore beaucoup de ces moteurs des années 90 en service, preuve de leur conception solide. Cependant, même les mécaniques les plus robustes nécessitent un entretien régulier et un réglage précis pour garantir un fonctionnement optimal. Au cœur de cette mécanique se trouve le système de soupapes, dont le réglage est crucial pour la performance et la longévité du moteur.

Comprendre le Fonctionnement des Soupapes d'un Moteur Yanmar

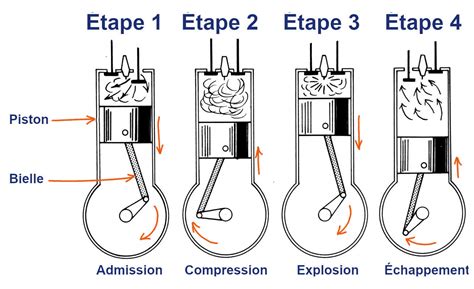

Les soupapes d'admission et d'échappement jouent un rôle fondamental dans le cycle de combustion d'un moteur à quatre temps. Elles contrôlent l'entrée du mélange air-carburant dans la chambre de combustion et l'évacuation des gaz d'échappement. Un jeu de soupapes correctement réglé assure une ouverture et une fermeture précises des soupapes, permettant une compression optimale, une combustion efficace et, par conséquent, un rendement maximal du moteur.

Le moteur Yanmar, qu'il soit un modèle 3YM30 ou un plus ancien GA 180-SKA, repose sur ce principe. Un moteur 3 cylindres, par exemple, utilise l'ordre d'allumage 1-3-2, chaque allumage se produisant tous les 240 degrés de rotation du vilebrequin. Cette séquence doit être respectée lors de tout réglage pour assurer la synchronisation des soupapes avec le mouvement des pistons.

Le Réglage des Soupapes : Une Opération de Précision

Le réglage du jeu des soupapes est une étape essentielle de l'entretien préventif. Selon le calendrier d'entretien Yanmar, outre les opérations habituelles, il est préconisé de "Régler le jeu de soupape d'admission/échappement". Ce réglage doit être effectué lorsque le piston est au point mort haut (PMH) de la course de compression. Pour les moteurs Yanmar, un réglage de 0,20 mm à froid est généralement recommandé pour les soupapes d'échappement et d'admission.

Étapes du Réglage du Jeu aux Soupapes :

1. Préparation et Accès :

   • Le piston numéro 1, votre point de départ, se trouve du côté volant du moteur.

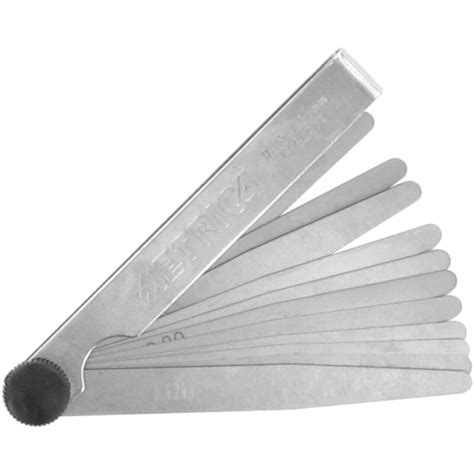

   • Pour régler le jeu des soupapes, il faut démonter le cache culbuteur et regarder avec un jeu de cales.
   • Il est important de s'assurer que le moteur est froid avant de commencer cette opération.

2. Repérer le PMH du Cylindre n°1 :

   • Tournez le vilebrequin jusqu'à ce que le piston du cylindre numéro 1 soit au point mort haut (PMH) de la course de compression. Les images du manuel d'atelier sont d'une aide précieuse à cette étape, montrant clairement les repères à suivre.
   • Avec un moteur 3 cylindres, suivez l'ordre d'allumage 1-3-2, tandis qu'un moteur 2 cylindres utilise l'ordre 1-2.

3. Vérification du Jeu Actuel :

   • Insérez la jauge d'épaisseur de la valeur spécifiée (par exemple, 0,20 mm) entre la queue de soupape et le culbuteur.
   • La jauge doit glisser avec une légère résistance. Si la jauge est trop lâche ou ne rentre pas, un ajustement est nécessaire.

4. Ajustement du Jeu :

   • Desserrer le contre-écrou de la vis de réglage de la soupape.
   • Tournez la vis de réglage dans le sens horaire pour diminuer le jeu ou dans le sens anti-horaire pour l'augmenter.
   • Lorsque le jeu est correct, maintenez la vis de réglage en place et serrez fermement le contre-écrou.
   • Revérifiez le jeu des soupapes, car il a tendance à diminuer légèrement lorsque le contre-écrou est serré.

5. Répétition pour les Autres Cylindres :

   • Tournez le vilebrequin et mesurez le cylindre suivant, en suivant l'ordre d'allumage. Répétez les étapes de vérification et d'ajustement pour toutes les soupapes.

Certains propriétaires de moteurs Yanmar, comme fredau13, estiment que tant que le moteur ne fume pas anormalement ni ne claque excessivement (à chaud), il n'est pas nécessaire de réaliser ce réglage, du moins pas aux 4 ans/1000 heures préconisées par Yanmar. Cependant, Yanmar préconise cela pour se couvrir, et le non-respect de ces préconisations pourrait compromettre une éventuelle participation du réseau en cas de problème. Il est toujours préférable de suivre les recommandations du fabricant.

Autres Points de Réglage Cruciaux : Calage de l'Injection et Jet des Injecteurs

Au-delà des soupapes, d'autres réglages sont mentionnés dans le calendrier d'entretien Yanmar : "Vérifiez le calage de l'injection de carburant" et "Vérifiez la forme du jet de l'injecteur de carburant".

• Calage de l'Injection : Il est recommandé de ne reprendre le calage de l'injection que si le moteur démarre mal, cliquette, ou fume noir. Normalement, si la pompe n'a pas été démontée, il n'y a pas lieu de le faire. Cette opération nécessite un minimum de connaissances et de compétences, et il est souvent préférable de laisser faire un spécialiste (dieseliste).
• Forme du Jet de l'Injecteur : La vérification de la forme du jet de l'injecteur se passe au banc de contrôle et de tarage, après avoir démonté les injecteurs du moteur. La pression de tarage des injecteurs est environ >20% à la pression des cylindres. On effectue cela en cas de surconsommations ou fumées excessives.

Entretien Général des Moteurs Yanmar : Durabilité et Précautions

Les moteurs Yanmar, comme le 4 JHE, sont réputés pour être robustes. Celui d'un utilisateur a près de 30 ans et 7000 heures, tournant "comme une horloge", bien qu'il consomme un peu de fluide réfrigérant (environ 200 cc/mois). L'entretien courant est essentiel et comprend :

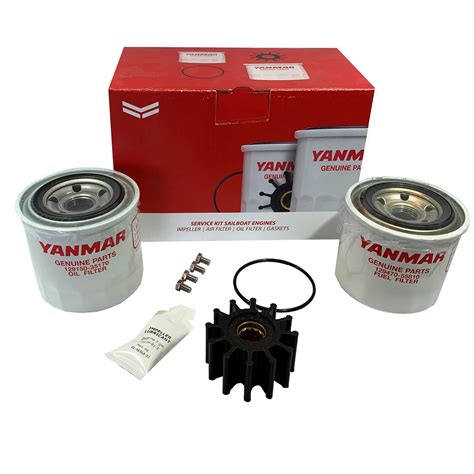

• Vidanges régulières : Changement de l'huile moteur et des filtres.
• Filtres et pré-filtres : Remplacement régulier des filtres à carburant et à huile.
• Contrôle des injecteurs : Cette vérification peut être faite par un mécanicien spécialisé.
• Nettoyage du réservoir de carburant : Démontage et nettoyage périodique du réservoir pour éviter l'accumulation de dépôts.
• Changement du rouet de la pompe à eau de mer : Jeanpaul recommande de le changer tous les ans.
• Changement des courroies : Les deux courroies devraient être remplacées tous les deux ans.
• Vérification de l'état interne du coude d'échappement : Tous les deux ans, car une fuite à ce niveau peut entraîner des risques d'eau de mer dans les cylindres, ce qui est très dommageable pour le moteur.
• Nettoyage de l'échangeur thermique : Un bon mécanicien spécialiste Yanmar a dit qu'il faut faire un nettoyage à 500 heures. Cependant, certains estiment que tant qu'il y a un bon débit et une bonne température, le nettoyage ne s'impose pas. Si le serpentin de l'échangeur est percé, on devrait retrouver du liquide de refroidissement dans l'eau du robinet.

Problèmes Courants et Solutions : Fuites et Surchauffe

Des problèmes peuvent survenir, même sur des moteurs bien entretenus. Un propriétaire a rencontré une aggravation des pertes de fluide réfrigérant jusqu'à déclencher une alerte température après un mauvais coup de vent. Le démontage du haut du moteur a été décidé à Crotone par un spécialiste Yanmar, les joints ont été changés, y compris le joint de culasse. Malgré cela, une alerte température s'est de nouveau déclenchée.

Plusieurs pistes ont été explorées :

• Le ballon d'eau chaude : Un ballon d'eau chaude d'origine, chauffé par une résistance 230 V et le circuit moteur, vu son âge, pourrait être à l'origine de la perte de fluide. Pour isoler le chauffe-eau, on peut effectivement court-circuiter le circuit par un tuyau inlet-outlet, sans compromettre l'action du thermostat. Une alternative est d'intercaler une vanne 1/4 de tour sur chaque durite aller et retour vers le chauffe-eau. Le by-passer, puis ligaturer les tuyaux morts, semble être une meilleure solution.
• La fuite dans le faisceau de l'échangeur : La fuite dans le faisceau de l'échangeur est une bonne piste, pouvant résulter d'un percement par corrosion ou d'une rupture d'un tube par fatigue (vibrations). La notice Yanmar propose un essai d'étanchéité du faisceau page 6-11. La réparation du « core » peut se faire par soudure si le corps de l’échangeur n’est pas trop corrodé. En cas de non-réparation, le remplacement complet du corps et du faisceau a été une solution adoptée par certains, bien que coûteuse.
• Défaut de remplissage du fluide de refroidissement : Une hypothèse est un défaut de remplissage après le remontage du haut du moteur. Si une poche d’air s’est installée dans le circuit de refroidissement, on pourrait naviguer à faible régime avec un niveau stable, puis observer une baisse brutale lors de l'augmentation du régime. Le circuit se remplit par le bouchon du haut de l'échangeur.

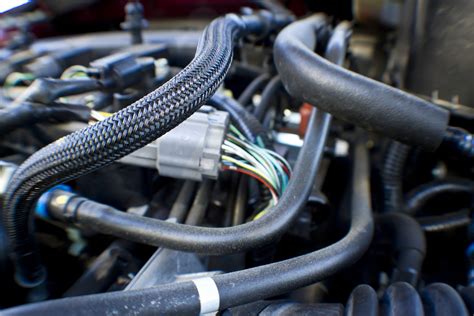

• Problèmes de tuyauteries : Une vacherie invraisemblable, déjà vue, est que la peau intérieure de la durit d’arrivée d’eau de mer se décolle partiellement de la peau extérieure, réduisant le débit d'eau de mer et provoquant une surchauffe à haut régime. Ce délaminage est un mode de défaillance classique des tuyauteries caoutchouc utilisées en aspiration. Il est également crucial de vérifier que les spirales dans les tuyaux spiralés soient bien noyées dans le polymère et qu'elles soient inoxydables.

Températures de Fonctionnement et Diagnostic

Le suivi des températures est un bon indicateur de la santé du moteur :

• Carter d’huile : entre 60 et 80°C
• Carter de l’échangeur thermique : 60 à 65°C
• Pompe du circuit d’eau douce : 60 à 80°C (bien qu'une migration de température depuis le bloc moteur soit suspectée)
• Durite d’admission à la pompe : 60/65°C
• Stockage dans le bol d’expansion : 22°C au départ, montant à 27°C puis à 30°C
• Échappement en sortie du coude : 27°C montant à 34°C en fin d’expérience
• L'eau d'échappement devrait être de quelques degrés supérieure à la température de l'eau de mer.

Une consommation de fluide de "un gobelet d'eau" après 6 heures est considérée comme normale sur un moteur de 20 ans et 7000 heures. Il apparaît logique que l’alarme température relevée, après un remplissage succédant à une réfection complète du haut du moteur, soit liée à un défaut de la procédure de purge.

L'Inverseur : Problèmes et Entretien

Le moteur Yanmar 3YM30 peut présenter des problèmes avec l'inverseur. Un utilisateur a rapporté que son YM30 "broute" et n'enclenche pas tout de suite la marche avant, bien que le moteur n'ait que 470 heures.

• Diagnostic : Si le problème ne se produit pas débrayé (lorsqu'on accélère), cela suggère un problème avec l'arbre d'hélice ou l'inverseur.
• Causes possibles : L'huile de l'inverseur n'est pas bonne, ou le cône ne fait plus son travail (glacage des cônes d'inverseur).
• Solutions : Vérifier l'huile et envisager de changer les cônes. Cette opération peut être complexe, impliquant de reculer l'arbre et de vérifier l'état du joint Volvo.

Le Carburateur Mikuni sur Motoculteur Yanmar GA 180-SKA

Concernant un motoculteur Yanmar GA 180-SKA équipé d'un carburateur Mikuni, des questions de remontage et de réglage se posent. Un utilisateur a trouvé une vis (Jet Pilot) cassée.

• Réglage de la vis de richesse : Une valeur de départ de 2 tours et demi est une base courante.
• Manuel d'atelier : La recherche d'un manuel d'atelier pour les modèles 682YK (ancien) ou 782YK (nouveau), qui partagent le même moteur, est souvent nécessaire pour obtenir les réglages précis.

Robustesse et Fiabilité des Moteurs Yanmar

Les moteurs Yanmar ont prouvé leur robustesse au fil des décennies. Qu'il s'agisse de modèles marins ou terrestres, un entretien méticuleux et une attention aux détails lors des réglages garantissent leur longévité. Les recommandations du fabricant sont un guide précieux, même si l'expérience des utilisateurs peut apporter des nuances et des solutions pratiques. La capacité à diagnostiquer les problèmes et à y apporter des solutions, qu'elles soient simples comme un by-pass ou plus complexes comme le remplacement d'un faisceau d'échangeur, est la clé pour maintenir ces moteurs en excellent état de fonctionnement.
