Introduction : L'Énergie Insoupçonnée des Déchets Agricoles
L'agriculture, secteur vital pour notre alimentation, est également un consommateur d'énergie conséquent. Cependant, au cœur des exploitations se cache une ressource énergétique souvent sous-estimée : le fumier. La décomposition de cette matière organique génère naturellement de la chaleur, une énergie renouvelable qui peut être captée et valorisée pour divers usages. Cette approche, loin d'être nouvelle, connaît un regain d'intérêt grâce à des innovations technologiques et une prise de conscience environnementale croissante. La récupération de chaleur du fumier représente une opportunité majeure pour les agriculteurs de réduire leur dépendance aux énergies fossiles, d'améliorer leurs bilans économiques et de s'inscrire dans une démarche de développement durable.
Les Pionniers de la Récupération de Chaleur : L'Exemple de l'EARL Chupin
L'EARL Chupin, située à Torfou, est un exemple éloquent de cette démarche innovante. Depuis février 2013, cette exploitation avicole a mis en service un système unique en France : la récupération de chaleur du compost pour chauffer son bâtiment. Jean-Paul et Nadine Chupin, parents de Nicolas, ont décidé de créer un nouveau bâtiment avicole pour produire des poulets standards. Confrontés à la question du mode de chauffage, ils ont eu une observation clé : "nous avions remarqué que les murs de notre composteur étaient chauds." C'est de cette simple constatation qu'est née l'idée de récupérer cette chaleur.
Pour exploiter cette énergie, les éleveurs ont opté pour un plancher chauffant qui couvre les 1 700 m² de la nouvelle structure. Ce choix technologique présente plusieurs avantages : "Avec ce système, l'eau n'a besoin de monter qu'à 35 °C. La chaleur est plus homogène. En plus, cela demande moins d'entretien, on utilise moins de litière." Grâce à l'efficacité du plancher chauffant, l'élevage a réussi à diviser sa consommation de paille par trois. Le bâtiment bénéficie également d'une ventilation longitudinale, un système souple qui permet "d'éviter les coups de chaleur" pour les volailles.
La mise en œuvre de ce système a été réalisée en partenariat avec l'entreprise Degré Confort. Des tuyaux ont été installés dans les murs isolés de la plateforme de compostage. "Au contact du compost, les tuyaux chauffent. La température de l'eau se situe entre 32 ° et 37 °C." Le tas de compostage reste en place environ 42 jours, après quoi le compost est vendu comme engrais organique auprès de céréaliers, généralement à un prix moyen de 27 EUR la tonne.
En complément de la chaleur récupérée du compost, les agriculteurs utilisent une chaudière à gaz. Les résultats sont significatifs : "Nous utilisons 390 g de gaz/m² pour l'eau. Alors que nous consommions 500 g sans la chaleur du compost avant la mise en service du récupérateur de chaleur." La réussite de ce projet tient également à la conception même du bâtiment d'élevage, que les Chupin ont construit eux-mêmes de A à Z. Les panneaux isolants de 8 cm sur les côtés, 3 cm pour le plafond, et l'ajout de 20 cm de laine de verre au-dessus, garantissent qu'"il n'y a aucun pont thermique", comme le souligne Nicolas Chupin. Ces efforts d'isolation contribuent à une efficacité énergétique globale remarquable.
Les avantages ne se limitent pas aux économies d'énergie. "Grâce à la bonne ambiance du bâtiment, nous obtenons 1 EUR de plus au m² par lot qu'avec nos deux autres bâtiments." Forts de ce succès, les éleveurs envisagent de rénover l'un de leurs anciens bâtiments.
La Récupération de Chaleur sous Aire Paillée : Une Autre Approche Innovante

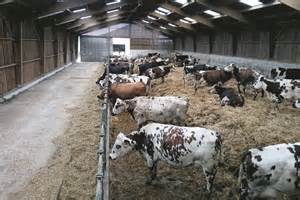

Au-delà de la chaleur du compost, la fermentation du fumier dans les aires paillées des vaches laitières dégage également une chaleur constante, dont la température dépasse les 30 °C, voire atteint 35 à 38 °C. Cette chaleur naturelle, disponible toute l'année, représente une source d'énergie précieuse qui n'est pas toujours utilisée. La ferme de la Blanche Maison dans la Manche (Pont-Hébert) et une exploitation du Nord de la France bénéficient d'un suivi approfondi pour évaluer la faisabilité technique et économique de la récupération de cette chaleur.
À la Blanche Maison, la station expérimentale, qui axe ses recherches sur l’énergie depuis quelques années, a investi dans un système de récupération de chaleur de l’aire paillée en 2008. Ce système est couplé à un dispositif de production d’eau chaude solaire et s'organise autour d’un réservoir d’eau chaude. Un échangeur tubulaire noyé dans le bas du réservoir valorise l’énergie solaire en période ensoleillée. Lorsque le rayonnement solaire est insuffisant, les calories récupérées sous l’aire paillée sont restituées à l’eau du réservoir à l’aide du système thermodynamique de la pompe à chaleur (PAC). La production instantanée d’eau chaude sanitaire (ECS) dans le réservoir s’effectue à l’intérieur d’un autre échangeur tubulaire noyé dans la partie haute du réservoir.
Le principe et la mise en œuvre sont relativement simples : il s’agit d’un faisceau de tuyaux contenant un liquide caloporteur installé sous l’aire paillée. Ces tuyaux sont reliés à une pompe à chaleur qui chauffe les 700 litres du chauffe-eau jusqu’à 50 °C et des locaux de 14 m². Pour une efficacité maximale, les tuyaux doivent être situés au plus proche de la source de chaleur. Ils sont donc placés à 15 et 20 cm de profondeur, sur une surface de 200 m², protégés par une bâche géotextile et recouverts de sable pour éviter l’écrasement lors des curages. Des agglomérés affleurent la surface du sol de la stabulation, servant de repère et d’alerte. Il a été observé qu'à 20 cm, la température baisse moins après curage, tandis qu'à 15 cm, le système redevient plus rapidement efficace. L’optimum de rendement de la PAC est obtenu 4 semaines après curage.
Bien que ce système n’ait pas rencontré de problèmes et ne nécessite pas d’entretien, il a été peu reproduit. À ce jour, seulement deux installations de ce type sont recensées, dans la Manche et le Pas-de-Calais. L'investissement initial s'est avéré élevé. À Blanche-Maison, la PAC de 6 kWh et les installations ont coûté 25 000 €, pour une économie de 1 000 €/an par rapport à un équipement électrique de 4 200 €. Le retour sur investissement est donc de 20 ans. Dans l’exploitation du Pas-de-Calais, les frais de PAC, tuyaux et béton se sont chiffrés à 31 000 € pour une PAC de 16 kWh, utilisée pour chauffer également une maison d’habitation. L’économie est de 2 000 €/an comparée à un investissement de 5 000 € dans une chaudière à fioul. Le retour sur investissement est de 9 ans, grâce à 40 % de subventions obtenues de l’Ademe.
Un éleveur du nord de la France a installé un système similaire pour chauffer sa maison d'habitation, située à vingt mètres de la stabulation. Le captage sous aire paillée est divisé en 2 zones de 275 m² et 215 m². La PAC, en triphasé, fournit une puissance de 19 kW et produit également 200 litres d’eau chaude sanitaire par jour. Une chaudière fioul vient en appui. L'investissement est de 31 000 €. La première année de fonctionnement a permis d'économiser 3 000 litres de fuel (2 400 €) mais a nécessité la consommation de 12 000 KWh d'électricité (1 200 €), soit une économie annuelle de 1200 €. Malgré une subvention de 40 %, le retour brut sur investissement reste ainsi supérieur à 15 ans. Une extension du système pour assurer le chauffage d'un bâtiment lapins de 200 mères (mise hors gel) est à l'étude.
La dynamique des échanges de chaleur dans le fumier a ainsi pu être étudiée. L’objectif était de voir si, en extrayant des calories, la baisse de la température permettait de limiter la prolifération microbienne et les risques sanitaires, en particulier les mammites. "Les relevés de données montrent qu’il y a 4°C de moins à 10 cm de profondeur sur la partie équipée par rapport au reste du bâtiment", note Céline Pacary. Cependant, l’effet sur les mammites n’a pas pu être confirmé sur le lot positionné sur la surface équipée car, en fonction du nombre d’essais mis en place, les autres lots ne reçoivent pas la même alimentation.
L'Engagement de Philippe Pencher : Confort, Économies et Environnement
Philippe Pencher, aviculteur à Asnières-sur-Vègre (Sarthe), incarne parfaitement cette philosophie d'innovation et de durabilité. "Ce que je recherche avec la récupération de chaleur et le chauffage au sol, c’est du confort pour moi et les animaux", confie-t-il. Au-delà du confort, les avantages sont multiples : "Ce système me permet d’économiser l’énergie fossile, d’améliorer mon plan d’épandage et de diminuer la mortalité des volailles."
C'est après un voyage professionnel en Allemagne en 2013 que Philippe Pencher s'est lancé dans la récupération d’énergie et le chauffage au sol, quelques mois plus tard. Il travaille également avec Gilles Humeau, de la société Degré Confort, qui a déjà collaboré avec l'EARL Chupin. "Nous sommes partis sur une plate-forme de compostage équipée d’un circuit d’eau dans le béton", décrit Philippe. Le processus est rigoureux : le fumier sec stationne d’abord 14 jours dans une case de compostage, mesurant 8 m de large sur 18 m de long. Le compost ainsi fabriqué est ensuite déplacé en case de maturation, où il reste trois mois. Cette case de maturation fait 12 m de large sur 18 m de long. Chacun de ces espaces est bardé sur trois faces. La chaleur produite par la fermentation chauffe le béton, à l’intérieur duquel est placé un circuit d’eau. Ainsi chauffée, l’eau est dirigée vers le local technique.
Pour garantir un apport de chaleur suffisant, le système intègre une solution complémentaire : "Nous avons conservé un équipement de chaudière à gaz de 2 fois 220 kW", précise Philippe. Un système intelligent permet le mélange des deux eaux chaudes : celle produite par les chaudières à gaz et celle chauffée par le compost. Au total, 14 km de tuyaux, dont 12 déjà posés, font circuler l’eau. Grâce à ce dispositif, jusqu’à 45 000 poulets de chair de 34-36 jours sont chauffés dans chaque bâtiment.
L'exploitation de Philippe Pencher ne s'arrête pas là. Le lisier provenant du second bâtiment à canards est brassé et repris par une pompe, puis amené vers un séparateur de phase. La partie solide est compostée, tandis que la partie liquide est stockée dans une fosse. Cette partie liquide pourrait potentiellement jouer un nouveau rôle dans l’augmentation en température du compost à l'avenir. Pour l’heure, c’est de l’eau qui est appliquée en brumisation sur le fumier.
Le budget total de ce projet ambitieux s’élève à 1,350 million d’euros, incluant le terrassement, le béton, les bâtiments, la séparation de phase, la plate-forme de compostage, et la récupération de chaleur. Les aides financières se sont avérées minimes : 39 000 euros au total, provenant de l’Ademe et du conseil général. "Le retour sur investissement est calculé sur quinze ans", annonce Philippe. Le compost produit est vendu à partir de 25 euros la tonne, un prix qui peut varier "en fonction de la distance à parcourir". L'analyse brute des caractéristiques du compost indique une composition 28-12-16 (NPK). L'exploitation livre son compost au plus loin à 8-10 km, produisant au final 350 tonnes de compost par an.
Jean Pain : Le Visionnaire Oublié du Compost Chauffant
Lorsque l'on parle de récupération de chaleur du compost, il est impossible d'ignorer Jean Pain. Décédé il y a plus de trente ans, cet homme serait l’inventeur d’un "compost magique". Sa méthode de chauffage par compost fait aujourd'hui grand bruit au Canada, avec des vidéos mystérieuses montrant des tomates poussant sous des températures de -35°C, inspirées de la "méthode Jean Pain".
Vincent Leblanc, agronome, explique la méthode de cet inventeur français et comment il l'utilise. Jean Pain vivait en Provence et était le gardien d’un terrain de 250 hectares. À la fin des années 60, confronté aux incendies réguliers qui ravageaient la région, il a débroussaillé son terrain pour le protéger. Il a alors mis les broussailles dans une mare, puis les a broyées pour les composter. C’est à ce moment qu'il a réalisé l’excellente qualité de son compost, parvenant à cultiver des pieds de tomates de 3 mètres de haut sans aucun arrosage. En 1970, un marchand de vin bruxellois a reproduit sa méthode pour planter des vignes en Belgique, avec succès également.
Compost Jean Pain et table à semis chauffante - Épisode 1
La fameuse méthode Jean Pain repose sur un ingénieux système de production de chaleur et d’engrais à partir de la décomposition de compost de broussailles. Il a décrit sa méthode dans un livre paru en 1973, "Les Méthodes Jean Pain ou Un Autre Jardin", aujourd’hui épuisé. En 1981, il obtient un article dans le Reader’s Digest (30 millions d’exemplaires et 12 langues), un article qui fera le tour du monde. Malheureusement, l’inventeur ne pourra profiter de ce succès, car il décédera la même année. C’est la raison pour laquelle la méthode originelle n’a pas été améliorée, mais elle mérite aujourd’hui de refaire surface.
Jean Pain utilisait des broussailles qu’il broyait dans un prototype de machine, produisant un broyat de fins copeaux. Après seulement 9 mois d’arrosage, le compost produit était très riche. Il a alors remarqué que la décomposition de ce compost dégageait une forte chaleur. Il a créé un système de production d’énergie thermique alimenté par la chaleur de ce compost "magique". Au centre de son système de chauffage se trouvait une cuve hermétique en acier de 4 mètres cubes, remplie aux trois quarts de broyat en cours de fermentation. Ce processus de fermentation produisait du méthane (500 m³) durant les trois premiers mois. Une fois épuré, le biogaz était injecté dans le réseau pour alimenter des fours, une gazinière et un générateur électrique. Autour de la cuve, 200 mètres de tuyaux étaient déroulés pour alimenter la cuve et le système. Ainsi, la cuve produisait de la chaleur en fermentant.
Au-Delà du Fumier : La Méthanisation et la Valorisation des Biogaz
La récupération de chaleur du fumier peut être complétée, ou même intégrée, dans des systèmes plus complexes comme la méthanisation. La méthanisation consiste à reproduire une digestion animale pour produire du biogaz et un digestat, une sorte de compost amélioré. Ce processus traite la biomasse humide par l'action de bactéries en l'absence d'air (anaérobie) et en milieu tiède, un peu comme dans la panse d'une vache.
Gérard Guilbaud, éleveur de volailles et de blondes d'Aquitaine à Chéméré (Loire-Atlantique), est un exemple d'autonomie énergétique grâce à sa propre unité de méthanisation, mise en service en novembre 2013. Son projet est "individuel dans l'investissement, mais collectif dans le fonctionnement" : il traite 2 700 tonnes de substrat majoritairement agricole (fumier de bovins, de volailles et de porcs, menues pailles et déchets verts), apporté par lui-même et cinq de ses voisins. Ses collègues apportent du fumier et reprennent du digestat.
Gérard Guilbaud a opté pour une unité de méthanisation en voie sèche discontinue, adaptée aux gisements dont la teneur en matière sèche est supérieure à 20%. Cette installation se compose de plusieurs digesteurs en béton où les déchets, traités par lots, subissent une digestion anaérobie qui produit du biogaz et du digestat solide. Concrètement, le fumier solide et les déchets verts sont entreposés dans un garage où, sous l'action de la chaleur générée par un plancher chauffant et l'effet de la macération, ils produisent du biogaz. Ce biogaz est ensuite brûlé dans un moteur de 55 kW, qui produit de l'électricité et de la chaleur. D'un coût total de 700 000 euros, ce projet pilote de méthanisation à la ferme a bénéficié du soutien du conseil régional des Pays de la Loire et de l'Ademe, qui en a financé près de la moitié (288 000 euros).
À Aoste, les agriculteurs se sont constitués en association pour accompagner un projet d'unité de méthanisation porté par GEG en partenariat avec le groupe Jambon d'Aoste. À terme, cette unité permettra d'alimenter en chaleur l'usine de charcuterie industrielle et d'injecter de l'électricité "verte" dans le réseau de la commune grâce à la production d'une cogénération de 1,2 MWh, alimentée par le biogaz produit. Bien que le processus du projet d'Aoste ne soit pas définitivement arrêté (il est compatible avec la voie liquide comme avec la voie sèche pour des intrants avec un taux de matière sèche autour de 20%), il semble que les agriculteurs préfèrent opter pour la voie sèche. Cette préférence s'explique notamment par le fait que le volume de digestat est divisé par deux et l'épandage simplifié. De plus, à montant d'investissement comparable, la rentabilité de la "voie liquide" s'est récemment trouvée dégradée en raison de la nouvelle réglementation européenne qui impose d'hygiéniser tout le gisement (y compris le gisement agricole) dès qu'il y a présence de déchets agro-alimentaires, ce qui était le cas dans le projet initial qui traitait les déchets de l'usine d'Aoste. Il reste à affiner les tonnages et la saisonnalité des gisements, ainsi qu'à s'assurer de la pérennité des gisements secs autour d'Aoste.
Des Systèmes Plus Modestes aux Innovations Industrielles
La récupération de chaleur du fumier et du compost ne se limite pas aux grandes exploitations ou aux systèmes complexes. Des installations plus modestes peuvent être mises en place, avec une manipulation manuelle, tandis que des échelles beaucoup plus importantes sont utilisées pour chauffer de grandes serres avec des moyens mécaniques appropriés. Le principe général reste simple : un tuyau de polyéthylène dans un tas de compost relié à un circuit intérieur dans lequel un liquide caloporteur circule. Tout est ensuite question de perfectionnement, d'automatismes divers, mais une installation simple peut être efficace, surtout si l'on dispose de matières compostables régulièrement.
Des discussions en ligne, comme celle intitulée "chauffer la maison par le compost" sur FS, suggèrent des approches variées. Une idée mentionnée consiste à placer le compost dans la maison dans un tonneau en PVC relié à l'extérieur par un tuyau d'échappement du gaz de décomposition, sans liquide calorifique, sur roulettes et tournant sur un axe horizontal pour le mélange, avec une herméticité absolue. Cependant, pour chauffer une maison en introduisant du compost directement, il faudrait un container de plusieurs mètres cubes. Il est généralement plus simple d'amener la chaleur du tas de compost par un circuit de liquide caloporteur. Dans une maison très isolée, peu de chaleur serait nécessaire, mais il serait préférable d'investir davantage dans l'isolation pour ne pas avoir besoin de composter à l'intérieur. De nombreuses combinaisons sont possibles, et des approches similaires ont déjà été explorées par le passé.

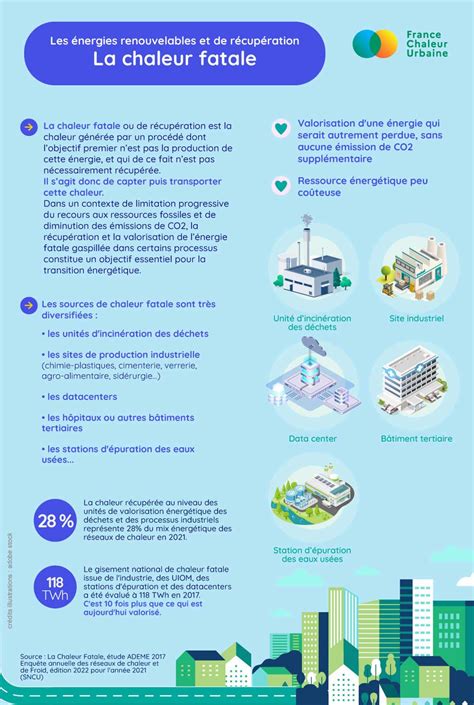

La récupération de chaleur ne concerne pas uniquement le fumier ou le compost agricole. Dalkia Froid Solutions, par exemple, a mis en place un système de pompes à chaleur (PAC) haute température pour augmenter la production énergétique de la chaufferie de Surville, sans avoir recours à de nouveaux moyens de production. Ce système repose sur la condensation thermodynamique, combinant économiseurs et condenseurs de fumées pour extraire la chaleur contenue dans la vapeur d’eau rejetée. Cette énergie est ensuite valorisée par une pompe à chaleur sur-mesure de 9,6 MW, équipée de six compresseurs à pistons entraînés par des moteurs IE5, garantissant un rendement optimal. Le dispositif comprend également une bouteille séparatrice basse pression alimentant en flood quatre évaporateurs à plaques de 1,5 MW chacun. Le transfert d'énergie vers le réseau de chaleur urbain est assuré par trois désurchauffeurs/condenseurs de 3,2 MW et trois sous-refroidisseurs de 120 kW. L’installation atteint un coefficient de performance (COP) situé entre 5 et 6, traduisant une haute efficacité énergétique. Ce système optimise de manière significative l'efficacité de la chaufferie de Surville, en valorisant la chaleur fatale des fumées et en améliorant le rendement thermique des chaudières.
Cette diversité d'approches, allant des initiatives individuelles aux projets industriels, illustre le potentiel immense de la récupération de chaleur, que ce soit à partir du fumier agricole ou d'autres sources de chaleur fatale.
