L'arrosage est une étape primordiale dans l'entretien d'un jardin, garantissant la vitalité et la beauté de vos espaces verts. Cependant, cette tâche peut s'avérer fastidieuse et chronophage. L'installation d'un système d'arrosage automatique se présente comme une solution idéale pour simplifier l'entretien de votre terrain tout en assurant une irrigation efficace et adaptée aux besoins spécifiques de votre pelouse, de vos massifs floraux, de votre potager ou de vos arbres. Ce guide vous fournira les bases essentielles pour concevoir et poser convenablement un système d'arrosage enterré, une spécialité enseignée notamment au travers d'un certificat de spécialisation (CS).
Comprendre les Besoins en Eau de Votre Jardin : La Première Étape Cruciale
Avant toute installation, la compréhension des besoins en eau de votre jardin est fondamentale. Il est indispensable de prendre en compte les exigences hydriques de chaque élément végétal présent sur votre terrain : qu'il s'agisse de plantes ornementales, de fleurs, de légumes au potager, d'arbres fruitiers ou de la pelouse. Certaines espèces végétales nécessitent un arrosage plus fréquent et plus abondant que d'autres. Identifier ces besoins précisément permettra de mieux planifier votre système d'irrigation.
Découpage en Zones d'Arrosage : Une Irrigation Personnalisée
Une fois les besoins en eau identifiés, l'étape suivante consiste à découper votre jardin en zones d'arrosage distinctes. Ces zones seront regroupées en fonction de leurs besoins similaires en eau, permettant ainsi une irrigation homogène et optimisée pour chaque partie de votre jardin. Par exemple, une zone dédiée à la pelouse n'aura pas les mêmes exigences qu'une zone de potager ou qu'un massif de plantes méditerranéennes.
Calculer le Débit et la Pression : Les Données Techniques Indispensables
Pour réaliser un plan d'arrosage automatique fiable, il est impératif de connaître le débit et la pression de votre installation d'eau. Ces deux paramètres sont les piliers sur lesquels reposera la conception de votre réseau d'arrosage.
La Pression Idéale pour un Système Performant
La pression idéale pour le bon fonctionnement des turbines et des tuyères d'un système d'arrosage automatique se situe généralement entre 2 et 3,5 bars. Cependant, il est important de noter que l'eau subit des pertes de charge linéaires (environ 0,25 bars tous les 10 mètres de tuyaux) et locales (lors du passage dans des coudes, des réducteurs, etc.) lors de sa circulation. Il est donc généralement conseillé d'avoir une pression statique dans le système d'au moins 3,5 à 4 bars. Si la pression statique de votre réseau est trop faible, il sera nécessaire de prévoir l'installation d'un surpresseur. À l'inverse, si elle est trop forte, un réducteur de pression devra être ajouté pour éviter les "coups de bélier" qui pourraient endommager votre système. La pression statique se mesure à l'aide d'un manomètre vissé sur le robinet d'eau le plus proche du compteur d'eau.
Mesurer le Débit : La Clé d'une Irrigation Adaptée
Le débit de votre installation peut être déterminé par un test simple : mesurez le temps nécessaire pour remplir un seau de 10 litres en ouvrant le robinet qui alimentera votre système d'arrosage à pleine ouverture. Une fois le nombre de secondes obtenu, appliquez la formule suivante pour calculer le débit en m³/h : (10 litres / nombre de secondes) x 3,6. Un débit de 1800 litres/heure est souvent considéré comme un bon point de départ pour de nombreuses installations. Ce calcul déterminera le nombre de réseaux et d'électrovannes à mettre en place.
Choisir le Bon Type de Système d'Arrosage : Enterré ou de Surface ?

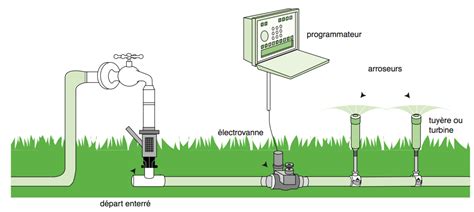

Selon le type d'arrosage automatique choisi, différents éléments devront être installés dans votre jardin. La distinction principale se fait entre les systèmes d'arrosage enterré et les systèmes d'arrosage de surface.
L'Arrosage Enterré : Discrétion et Efficacité
L'arrosage enterré, comme l'arrosage goutte-à-goutte ou les systèmes utilisant des tuyères escamotables, est intégré dans le sol. Il offre une solution discrète, esthétique et économique, tout en garantissant une distribution uniforme de l'eau au plus près des besoins des plantes. Ce système est particulièrement adapté aux pelouses, aux massifs et aux arbustes.
L'Arrosage de Surface : Simplicité et Polyvalence
L'arrosage de surface, qui utilise des tuyaux visibles reliés à des arroseurs ou des bornes, est plus simple à installer et à modifier. Il peut être une solution adaptée pour des jardins de petite taille ou pour des besoins d'arrosage ponctuels. Les tuyaux extensibles, qui multiplient leur longueur par trois lorsque l'eau circule, offrent une solution compacte et pratique pour les petits espaces.
Installer un système goutte-à-goutte pour potager - Truffaut
La Réalisation du Schéma d'Arrosage : Planification Détaillée
La création d'un schéma d'arrosage automatique est une étape déterminante qui va guider la disposition de tous les éléments d'arrosage. L'objectif est de concevoir un système qui couvre efficacement toutes les zones d'arrosage avec une distribution d'eau uniforme. Ce plan devra être réalisé à l'échelle (par exemple, 1/100 ou 1/200) et devra inclure les zones à irriguer, les obstacles présents sur le terrain (arbres, chemins, constructions), la source d'eau, ainsi que les prises électriques si nécessaire. Il est également crucial de préciser les dénivellations du terrain.
Le Marquage du Tracé : Visualiser l'Installation
Une fois le schéma établi, le marquage du tracé sur le terrain est essentiel. L'utilisation de peinture blanche écologique, appliquée via un pulvérisateur ou un rouleau, permet de visualiser précisément l'emplacement des tranchées pour le réseau de tuyaux. Cette peinture est résistante à la pluie et sèche rapidement, offrant une bonne visibilité sur le gazon.
L'Installation des Tuyaux : Choix des Matériaux et Assemblage
Le choix des matériaux pour les conduites d'eau est un aspect important de l'installation.
Polyéthylène (PE) vs. PVC : Avantages et Inconvénients
Il est possible d'utiliser des conduites en polyéthylène (PE) ou en PVC. Les tubes en PVC sont légers et faciles à poser, mais ils sont sensibles aux chocs et à l'écrasement. Les tubes noirs en PE sont plus lourds mais plus souples, et résistent mieux au gel, aux chocs et à l'écrasement. Ils sont donc généralement privilégiés pour les réseaux d'arrosage enterré.
Techniques d'Assemblage : Serrage Mécanique et Électrosoudage
L'assemblage des tubes PE se fait habituellement par serrage mécanique à l'aide de raccords à compression (en plastique ou en laiton) ou de raccords encliquetables pour les diamètres inférieurs à 63 mm. L'électrosoudage est une technique plus sûre, mais elle nécessite un équipement spécifique et est généralement réservée aux réseaux de plus gros diamètres ou aux applications industrielles.

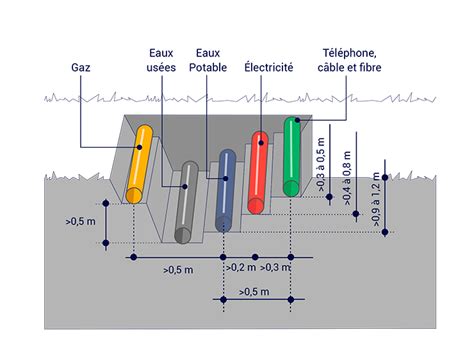

La Création des Tranchées : Profondeur et Préparation
La largeur minimale des tranchées doit être de 12 cm (et inférieure à deux fois le diamètre de la canalisation). Elles doivent avoir une profondeur d'environ 60 cm pour le réseau primaire (liaison entre la source d'eau et les électrovannes) et 40 cm pour le réseau secondaire (liaisons entre les électrovannes et les arroseurs). Il est crucial de veiller à ce que le fond des tranchées soit bien nivelé. Avant le creusement, il est impératif de consulter les plans DT/DICT (Déclaration de Travaux / Déclaration d'Intention de Commencement de Travaux) pour localiser d'éventuels réseaux existants (gaz, électricité, eau, téléphone) et éviter tout accident.
L'Installation des Composants Clés : Électrovannes, Arroseurs et Programmateur
L'installation des différents composants du système d'arrosage automatique nécessite une attention particulière.
Les Électrovannes : Le Cœur du Système de Régulation
Le système comporte généralement une électrovanne principale et une électrovanne secondaire pour chacune des zones d'arrosage prédéfinies. L'ensemble de la robinetterie et des électrovannes doit être placé dans des regards, privilégiant les modèles rectangulaires pour leur praticité. La taille des regards dépend du nombre d'électrovannes. Les regards doivent affleurer le niveau fini du sol après tassement, et les électrovannes doivent se trouver approximativement à 40 cm de profondeur. Le câblage électrique entre le programmateur (24 V) et les électrovannes se fait à l'aide d'un câble U1000 R2V multibrins, idéalement passé dans une goulotte pour une protection optimale.
Les Arroseurs : Tuyères et Turbines pour une Couverture Optimale
Les turbines et les tuyères se connectent sur le tube PE au moyen de Colliers de Prise en Charge (CPC) en PE. L'espacement entre les lignes et les goutteurs dépendra notamment du type de sol. Un sol sableux, par exemple, nécessitera des goutteurs et des lignes plus rapprochés. Il est essentiel de privilégier une installation en "peigne" en utilisant des té et des coudes pour obtenir un bouclage complet.
Le Programmateur : Le Cerveau de Votre Système
Le programmateur, qu'il soit solaire ou électrique, permet de gérer les temps d'arrosage et la fréquence en fonction des besoins en eau de chaque zone. Pour un programmateur fonctionnant sur secteur, il est préférable de le placer à l'intérieur, bien que certains modèles avec transformateur intégré puissent être fixés à l'extérieur.
La Mise en Eau et les Tests : Vérifier l'Étanchéité et le Bon Fonctionnement
Avant le remblayage définitif, il est indispensable de mettre en eau le système pour purger le réseau primaire de toutes les impuretés qui auraient pu y pénétrer et gêner le fonctionnement des électrovannes. Une fois les réseaux secondaires connectés, une nouvelle mise en eau permet de purger ces derniers et d'identifier la présence éventuelle de fuites au niveau des différents raccords.
Le Réglage des Arroseurs : Précision et Efficacité
Après la mise en eau, vient le temps des contrôles et du réglage des arroseurs. Il faut vérifier que les buses des turbines correspondent aux préconisations du concepteur, chaque turbine étant fournie avec un jeu complet de buses permettant des ajustements. Pour les tuyères, le choix des buses est conditionné par la portée souhaitée et est souvent identifié par un code couleur.
La Programmation : Adapter l'Arrosage aux Besoins Saisonniers
Une fois les réglages techniques effectués, il ne reste plus qu'à programmer les durées d'arrosage de chaque secteur et les heures de lancement des programmes. Il faut adapter la durée des cycles en fonction de la nature des arroseurs : la pluviométrie des tuyères est généralement 3 à 6 fois supérieure à celle des turbines. La plupart des programmateurs disposent d'une fonction "Water budget" qui permet de modifier facilement la durée de fonctionnement des électrovannes, en appliquant un pourcentage (100 % étant la valeur standard) pour un ajustement saisonnier.
Les Accessoires Complémentaires : Optimiser Votre Système
Plusieurs accessoires peuvent compléter et optimiser votre système d'arrosage automatique.
Sondes de Pluie et Débitmètres : Surveillance et Économie d'Eau
Les sondes de pluie permettent de couper automatiquement l'arrosage en cas de précipitation, contribuant ainsi à une utilisation plus raisonnée de l'eau. Le débitmètre, installé entre le compteur et l'électrovanne principale, informe d'une éventuelle rupture de canalisation ou d'une fuite importante.
Récupérateurs d'Eau de Pluie : Une Solution Écologique
Pour des raisons de coûts mais aussi de respect de l'environnement, il peut être judicieux d'investir dans un récupérateur d'eau de pluie ou une cuve enterrée. Reliée à une gouttière, une cuve enterrée permet de stocker des quantités importantes d'eau (jusqu'à 5 000 litres), réduisant ainsi la dépendance au réseau d'eau potable.
L'Entretien de Votre Système : Durabilité et Performance
Un système d'arrosage automatique, bien que conçu pour être durable, nécessite un entretien régulier pour garantir son bon fonctionnement sur le long terme.
La Vidange Hivernale : Protéger Contre le Gel
Il est impératif de prévoir des vannes de vidange manuelles sur chaque réseau secondaire, placées en point bas, pour pouvoir purger l'intégralité des réseaux en hiver. Cette opération est essentielle pour éviter les dommages causés par le gel.
Contrôles Périodiques : Prévenir les Dysfonctionnements
Des contrôles périodiques des arroseurs, des électrovannes et du programmateur sont recommandés pour prévenir les dysfonctionnements. Le nettoyage des filtres et la vérification de l'absence de fuites font partie intégrante de cet entretien.
Conclusion : Un Jardin en Pleine Santé et une Gestion de l'Eau Optimisée
L'arrosage automatique représente une solution moderne, pratique et économique pour maintenir votre jardin en pleine santé. En planifiant méticuleusement votre installation, en choisissant les composants adaptés à vos besoins et à votre terrain, et en assurant un entretien régulier, vous bénéficierez d'un gain de temps considérable, d'une optimisation de votre consommation d'eau et, surtout, d'un jardin luxuriant et florissant tout au long de l'année. L'arrosage automatique permet d'apporter la juste dose d'eau aux plantes, assurant ainsi leur vitalité tout en préservant cette ressource précieuse qu'est l'eau.
