La tête thermostatique, souvent appelée vanne thermostatique, est un composant essentiel du robinet thermostatique, agissant comme un dispositif de contrôle de la température. Elle permet aux occupants d'une habitation de définir la température souhaitée pour chaque pièce en sélectionnant la position correspondante sur la vanne. Sur la plupart des modèles mécaniques, cette sélection se fait via des numéros gradués de 0 à 5, où la position 0 correspond généralement à la température la plus faible et la position 5 à la plus élevée. Une fonction "hors gel" est également présente, garantissant une température minimale pour éviter tout risque de gel à l’intérieur de l’habitation, particulièrement utile en cas d'absence prolongée. À chaque position de la poignée correspond une température de référence approximative, facilitant l’ajustement en fonction du type de pièce.
PETIT RAPPEL SUR LE FONCTIONNEMENT DES TÊTES THERMOSTATIQUES ET DES TÊTES MANUELLES
Pourquoi Installer des Têtes Thermostatiques sur Vos Radiateurs ?
L'installation de têtes thermostatiques sur vos radiateurs offre plusieurs avantages significatifs. Parmi eux, la simplicité d’installation est notable : quelques minutes suffisent pour mettre en place une tête thermostatique. Au-delà de cette facilité, ces dispositifs sont de véritables alliés pour le confort thermique et l'optimisation de la consommation d'énergie. En régulant précisément la température pièce par pièce, ils évitent le gaspillage et permettent de réaliser des économies substantielles sur votre facture de chauffage.
Les Différentes Familles de Robinets Thermostatiques
Il existe trois grandes familles de robinets thermostatiques, chacune répondant à des besoins spécifiques en matière de contrôle et de fonctionnalités : les têtes mécaniques, les têtes électroniques et les têtes connectées.

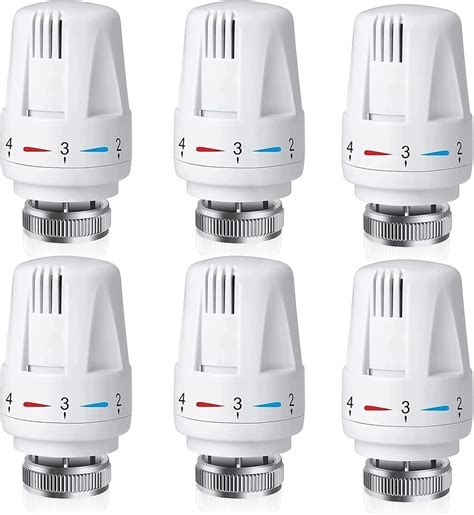

Têtes Thermostatiques Mécaniques
La tête thermostatique mécanique est le modèle le plus communément rencontré au sein des foyers. Très simple d’utilisation, ce type de robinet est doté d’une poignée présentant une graduation notée de 0 à 5 et d’un mode hors gel. Le réglage de la température de référence s’effectue de façon manuelle, en tournant la poignée dans le sens des aiguilles d’une montre. Ces têtes sont particulièrement appréciées pour leur robustesse et leur facilité d'utilisation, ne nécessitant aucune alimentation électrique.
Têtes Thermostatiques Électroniques
Dépourvue de poignée, la tête thermostatique électronique présente un écran digital qui offre plusieurs fonctionnalités très intéressantes. L’un de leurs principaux avantages est la possibilité de programmer la température de la pièce en fonction des plages horaires ou des jours de la semaine. Même s’il peut être mis en place dans tout type de logement, ce type de dispositif est particulièrement bien adapté aux habitations spacieuses dotées d’un grand nombre de pièces, où chaque occupant a ses petites habitudes et ses préférences en matière de température. Cette programmation permet une gestion fine et personnalisée du chauffage, s'adaptant par exemple à un retour imprévu à la maison, comme l'annulation d'un cours pour votre fille.
Têtes Thermostatiques Connectées
Les têtes connectées représentent l'évolution la plus récente dans le domaine des robinets thermostatiques. Elles combinent les avantages des têtes électroniques avec la possibilité d'un contrôle à distance via une application mobile ou un système domotique. Cela offre une flexibilité maximale pour la gestion de la température, permettant par exemple de programmer le chauffage avant votre retour à la maison ou de l'ajuster en fonction des prévisions météorologiques.
La Norme NF EN 215 : Un Gage de Qualité et de Conformité
Quel que soit le modèle de tête thermostatique que vous souhaitez privilégier, il est crucial de vous assurer de choisir une tête qui respecte la norme NF EN 215. Cette norme vous permet en effet de vous assurer que la tête thermostatique mise en place sur votre radiateur répond aux exigences européennes en vigueur. Elle garantit la qualité et la performance du dispositif, notamment en termes de précision de régulation et de durabilité. La conformité à la norme NF EN 215 est un indicateur fiable de la fiabilité et de l'efficacité d'une tête thermostatique.
Prix et Fonctionnalités des Têtes Thermostatiques
Le prix d’une tête thermostatique est compris entre 10 € et 85 €, et dépend principalement du type de technologie embarquée dans le dispositif, mais aussi des fonctionnalités disponibles. Une tête classique avec sonde intégrée peut coûter seulement une dizaine d’euros. En revanche, si vous souhaitez programmer la température de votre pièce à distance, ou bénéficier de fonctionnalités comme la détection de fenêtre ouverte, le coût sera plus élevé, reflétant la sophistication technologique et les avantages offerts.
Installation et Remplacement d'une Tête Thermostatique

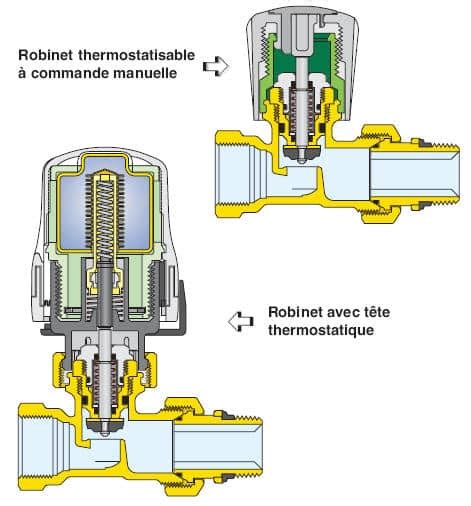

Un robinet thermostatique se compose d’un corps sur lequel est fixée une tête. Il est ainsi possible de changer une tête thermostatique sans démonter tout le corps, à condition évidemment d’installer une tête compatible avec ce dernier.
Retirer l’Ancienne Tête
En fonction du type de tête, il existe plusieurs possibilités pour la retirer :
- Soit la tête est munie d’une poignée qui doit être tournée vers la température maximum pour pouvoir être retirée.
- Soit il est nécessaire de dévisser au préalable une vis située à l’arrière de la tête pour pouvoir l’enlever.
- Soit la tête est maintenue sur le corps à l’aide d’une bague métallique. Dans ce cas, il suffit de dévisser la bague en question, en prenant surtout soin de ne pas dévisser le raccord de vanne.
- Soit la tête est simplement emboîtée sur un élément lui-même installé sur le corps du robinet.
Installer la Nouvelle Tête
Pour installer la nouvelle tête, munissez-vous de celle-ci et positionnez-la sur le corps du robinet. Certaines têtes se vissent, d’autres s'emboîtent ou se serrent en tournant.
Remplacement Complet du Robinets
Si vous souhaitez remplacer votre ancien robinet par une tête thermostatique plus efficace pour gagner en confort et améliorer votre consommation d’énergie, les étapes suivantes sont à respecter scrupuleusement.
Vidanger le Radiateur
Au préalable, éteignez votre chaudière, coupez l’arrivée d’eau et vidangez le circuit d’eau du radiateur concerné. Si le radiateur est situé à l’étage ou que vous habitez dans une maison de plain-pied, il n’est pas nécessaire de faire une vidange complète. Il est crucial de ne pas négliger cette première étape fondamentale, car vous risquez tout simplement l’inondation !
Démonter l’Ancien Robinets
Tout d’abord, assurez-vous que le radiateur est froid avant de procéder à l’installation de la tête thermostatique. Placez un seau ou une bassine sous l’ouverture pour récupérer l’eau qui pourrait sortir du tuyau. Puis, démontez le raccord à portée conique en dévissant l’écrou de raccord conique reliant le robinet au radiateur à l’aide d’une clé à molette. Écartez le tuyau pour pouvoir dévisser et retirer complètement le corps du robinet. N’hésitez pas à dévisser les colliers de fixation murale retenant éventuellement le tuyau. Cela vous permettra de donner un peu plus de jeu et ainsi faciliter la procédure. Enfin, nettoyez le filetage en retirant les éventuels résidus de filasse grâce à un tournevis.
Étanchéifier la Nouvelle Installation
Munissez-vous du nouveau raccord fileté, enduisez-le de pâte à joint (ou pâte d’étanchéité) et enroulez de la filasse dans le sens des aiguilles d’une montre sur le filetage. Une fois cela fait, recouvrez entièrement la filasse avec de la pâte à joint en la lissant à l’aide de vos doigts. Il est également possible d’utiliser du ruban téflon pour assurer l’étanchéité du raccord. Veillez à ce que le corps du robinet thermostatique corresponde bien à l’ancien modèle.
Pose de la Tête Thermostatique
À l’aide d’une clé, fixez le corps du nouveau robinet entre le radiateur et la canalisation en serrant les deux écrous de chaque côté, en commençant par la partie raccordée au tuyau d’arrivée d’eau. Pour rappel, le filetage mâle doit être vissé au radiateur (écrou libre) et le filetage femelle à l’arrivée d’eau. Il ne vous reste alors plus qu’à emboîter, puis à clipser la tête en la poussant vers le corps. La procédure, expliquée dans le manuel d’utilisation, peut différer selon le type de tête mis en place. Veillez à ce que la tête thermostatique soit positionnée à plus de 8 cm du radiateur pour éviter que la chaleur émise par le radiateur ne perturbe la sonde. Certains modèles sont dotés de sondes indépendantes qui permettent de pallier ce problème.
Vérifier le Bon Fonctionnement du Robinets
Il ne vous reste plus qu’à remettre l’installation en service. Commencez par ouvrir le robinet thermostatique au maximum, puis allumez la chaudière. Purgez votre radiateur pour évacuer l’air qui serait éventuellement entré pendant l’installation de la tête thermostatique, sinon vous risquez de perdre en performance énergétique. Enfin, vérifiez l’étanchéité des raccords. Pour ce faire, placez un peu de farine ou de la poussière sur le bout de votre doigt et passez-le sur les raccords.

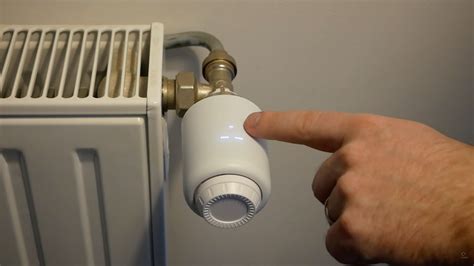

Entretien des Têtes Thermostatiques pour une Durée de Vie Optimale
Pour tirer pleinement avantage de vos têtes thermostatiques et augmenter leur longévité, il est important de les entretenir régulièrement.
Nettoyage Régulier
Chaque mois, passez un chiffon imbibé d’un peu de vinaigre blanc ou de liquide vaisselle sur la poignée de la vanne ou le boîtier de commande. Cela permet de prévenir l'accumulation de poussière et de saleté qui pourrait altérer le bon fonctionnement du mécanisme.
Positionnement et Exposition
Faites en sorte de ne pas placer la tête face au rayonnement direct du soleil, ce qui pourrait fausser la température. Dans le même ordre d’idée, ne laissez pas pendre de rideau sur vos têtes thermostatiques. Une exposition directe à des sources de chaleur ou un obstacle à la circulation de l'air autour du bulbe intégré peut entraîner une mesure erronée de la température ambiante et donc une régulation inefficace.
Utilisation Judicieuse
Une fois la température idéale déterminée, évitez de tourner le robinet dès que vous avez la sensation qu’il fait un peu trop chaud ou un peu trop froid. Le dispositif est justement conçu pour compenser les variations de la température ambiante de manière autonome et progressive. Des ajustements constants peuvent perturber son algorithme de régulation et réduire son efficacité.
Protection Hors Saison
Pour augmenter la durée de vie du dispositif, il est conseillé de positionner le robinet à la température la plus élevée lorsque le chauffage est à l’arrêt (en été, par exemple), afin d’éviter tout blocage de la vanne lors de la réouverture à l'automne. Cette action aide à maintenir le mécanisme interne mobile et prévient la formation de dépôts.
Entretien des Têtes Peu Utilisées
De temps à autre, actionnez la poignée des têtes installées sur les radiateurs peu ou pas utilisées. En cas de blocage, essayez de démonter le robinet et de le nettoyer avec du vinaigre blanc pour déloger d'éventuels dépôts de calcaire.
Compatibilité avec le Thermostat d'Ambiance
Enfin, il est important de ne pas installer de robinet thermostatique dans la pièce où se trouve le thermostat d’ambiance. Le thermostat d'ambiance gère la température globale de la maison et la présence d'une tête thermostatique dans la même pièce pourrait entraîner des conflits de régulation, rendant le système de chauffage moins efficace et potentiellement plus énergivore.
Focus sur la Tête Thermostatique à Bulbe Intégré
La tête thermostatique à bulbe intégré, comme le modèle RA 2990 de Danfoss, est conçue pour réguler la température à un degré souhaité, généralement entre 5 et 26 °C. Posée sur un corps de vanne raccordé à un radiateur, elle permet de fermer ou d'ouvrir la vanne, pilotant ainsi la circulation de l'eau dans le radiateur. Avec ses insignes lisibles et son bulbe incorporé, elle facilite le réglage de la chaleur souhaitée. Elle dispose de différentes fonctions comme la protection contre le gel, la limitation et le verrouillage de la température de consigne. Ces têtes, souvent encliquetables (sans outil), offrent un temps de réponse ultra-rapide aux variations de température ambiante. Elles sont conformes aux exigences de la norme européenne EN 215-1 et leur production respecte la norme ISO 9000, garantissant ainsi qualité et robustesse (avec une résistance à la flexion de 70 kg). Le diamètre d'un modèle comme le RA 2990 est d'environ 56 mm et sa profondeur de 81 mm.

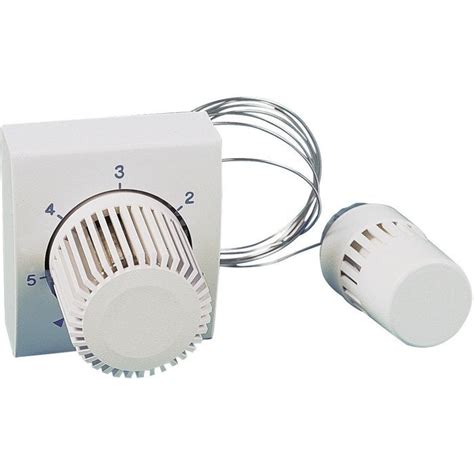

Tête Thermostatique à Bulbe Déporté
Certaines situations, notamment lorsque la tête thermostatique ne peut être positionnée à une distance suffisante du radiateur (plus de 8 cm) ou dans des endroits où la température ambiante est difficilement mesurable directement (derrière un rideau épais, dans une niche), nécessitent l'utilisation d'une tête thermostatique à bulbe déporté. La tête thermostatique à bulbe UNI LH capillaire, par exemple, dispose d'un bulbe liquide déporté avec un capillaire d'une longueur de 2 mètres. Ce type de dispositif permet de mesurer la température à distance, garantissant une régulation plus précise et évitant les perturbations liées à la chaleur directe du radiateur. Ces modèles sont également testés et approuvés selon la norme EN 215 et conviennent pour des robinets avec raccordement fileté M 30 x 1,5. Ils offrent une plage de réglage de 7-28 °C et une température de service maximale de 120 °C, avec des fonctions de limitation et de blocage d’une valeur nominale individuelle, ainsi qu'une fonction hors-gel.
Compatibilité et Installation Simplifiée des Modèles Modernes
La compatibilité et l'installation simplifiée sont des préoccupations majeures pour les fabricants de têtes thermostatiques. Par exemple, le modèle RAE-K de Danfoss est compatible avec des corps de vanne non Danfoss, ce qui élargit considérablement son champ d'application. Pour son installation, vous n'avez besoin que d'une clé de 32 mm et le couple de serrage maximum est de 15 Nm, garantissant une fixation robuste. Bien que le délai d’installation puisse être de 10 à 15 jours, il est relativement simple de le réaliser soi-même, même sans expérience technique préalable, et des guides d'installation sont disponibles pour accompagner l'utilisateur.
Sécurité et Normes
Ces têtes thermostatiques sont équipées d'un élément de sécurité qui inclut une butée sur température maximale, garantissant ainsi une utilisation sans risque même en cas de réglage extrême. Les dimensions sont conformes aux normes pour les raccords M30, assurant une installation standardisée et fiable.
Conseils d'Installation Spécifiques
Lors de l'installation, assurez-vous que le repère de réglage de la tête est situé sur le haut avant de monter la tête. Fixez la tête thermostatique sur l'insert et serrez-le au moyen d'un clé de 32 mm (avec un couple de 15 Nm maximum). Pour une limitation maximale, par exemple sur la position III, réglez la tête en butée sur la température maximale. À l'aide d'un tournevis plat, enfoncez le taquet situé dans la fente à droite de l'index. Tournez jusqu'à la position III et relâchez le taquet.
La Gamme Danfoss Redia® : Qualité et Réactivité
La gamme Danfoss Redia® se compose de têtes thermostatiques de qualité supérieure, produites au Danemark. Les têtes thermostatiques Danfoss Redia sont construites autour d'un soufflet rempli d'un liquide qui permet un temps de réaction rapide, et leur taille compacte leur permet de s'adapter à la plupart des applications. La tête thermostatique Danfoss Redia® se monte sur un corps thermostatique. Le robinet thermostatique, composé d'une tête et d'une vanne, régule automatiquement la température de la pièce en agissant sur le débit d'eau chaude dans le radiateur. Les têtes thermostatiques sont des commandes proportionnelles qui régulent l’alimentation en chaleur en fonction de la différence entre la température réglée sur la tête et la température de l’air ambiant, détectée par le bulbe. L’élément de dilatation thermique (soufflet) répond à la température ambiante en se dilatant ou en se contractant proportionnellement. Ce mouvement est transmis à la tige de clapet de la vanne thermostatique, régulant ainsi la quantité d’eau qui s’écoule dans le radiateur au débit approprié nécessaire pour maintenir la température ambiante au niveau défini.
