L'installation de spots encastrables est une solution d'éclairage moderne, à la fois esthétique, discrète et fonctionnelle, permettant de personnaliser l'ambiance d'une pièce. Pour réussir cette intégration tout en garantissant une luminosité optimale, il est indispensable de maîtriser les techniques de commutation et de raccordement électrique. Puisque vous souhaitez souvent faire fonctionner plusieurs luminaires via un seul interrupteur, ces derniers doivent être connectés entre eux selon des règles précises définies par la norme NF C 15-100.
Les principes fondamentaux de la commutation
Lors de l'installation de l'éclairage, il est crucial que vous ayez suffisamment de lumière dans votre maison. Ce n'est pas toujours possible avec un seul luminaire, c'est pourquoi plusieurs points sont souvent placés dans une pièce, notamment avec les spots encastrables et les spots de plafond. La technique de circuit d'éclairage est utilisée pour relier ces éléments entre eux.
La commutation parallèle
La commutation parallèle est la méthode la plus couramment utilisée pour les installations domestiques en 230V. À partir du premier point, le côté positif (phase) et négatif (neutre) est à nouveau connecté respectivement au côté positif et négatif du deuxième. Contrairement à la connexion en série, cela permet au courant de circuler à travers plusieurs circuits. Le gros avantage est que lorsqu'un spot tombe en panne, les autres continueront à fonctionner. Dans le cas des spots encastrés GU10, la commutation parallèle est la seule façon de procéder, car les ampoules sont conçues pour fonctionner sur 220V ; une mise en série provoquerait des vacillements ou une panne prématurée.
La distinction entre tension et intensité
La règle de branchement dépend de la nature de l'alimentation :
- Alimentation en tension (12V, 24V ou 230V) : La commutation est toujours parallèle.
- Alimentation en courant (Ampère) : La connexion se fait toujours en série. Le montage en série est conseillé pour certaines LED allant de 350 mA à 1050 mA, où la charge électrique traverse le circuit dans un seul chemin.
Outils et composants pour un raccordement sécurisé

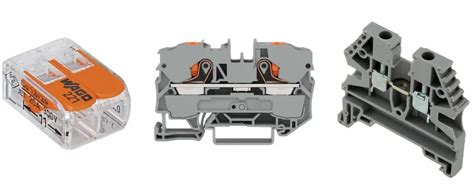

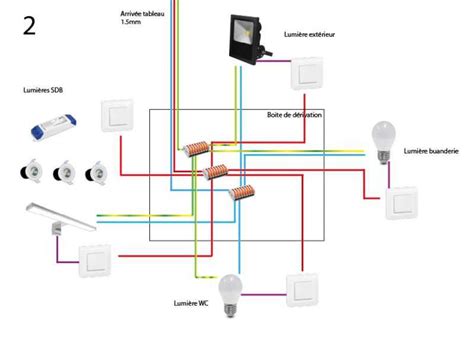

Pour connecter les spots entre eux, vous pouvez utiliser des pinces à lustre (sucres) ou des bornes de connexion rapides, appelées Wagos. Les pinces à lustre sont légèrement moins conviviales. Les Wagos ont l'avantage d'être très simples d'utilisation et contiennent plusieurs points de connexion (2, 3, 5 ou plus). Par exemple, pour connecter deux lampes, il faut trois pinces : une pince pour l'alimentation, la deuxième pour la lampe elle-même et la troisième pour la boucle vers la lampe suivante.
Étapes de préparation et d'installation
L'installation de spots sur câbles ou encastrés demande une préparation minutieuse. La première étape, pour toute intervention sur le réseau électrique, est de couper le courant au disjoncteur pour éviter tout risque d'électrocution.
Calcul du besoin lumineux
Le nombre de spots LED à brancher varie en fonction de la puissance, du flux lumineux du modèle choisi et de la dimension de la pièce. L'éclairement se mesure en lux (lumens/m²) :
- Salon : 300 lux.
- Cuisine : 250 lux.
- Chambre, salle de bain et couloir : 150 lux.
La norme NF C 15-100 stipule qu'un circuit d'éclairage de 2200VA (protégé par un disjoncteur de 10A) peut supporter un maximum de 8 points lumineux. Un spot LED équivaut à environ 300 VA.
Mise en œuvre technique
- Marquage : Utilisez un compas ou un crayon pour tracer l'emplacement des spots. Pour une pose linéaire, divisez la longueur totale par le nombre de spots + 1 pour obtenir l'intervalle régulier.
- Perçage : Utilisez une scie à cloche adaptée au diamètre du spot.
- Câblage : Tirez le câble (type R2V 3G1.5mm²) et dénudez les fils. Lors du raccordement, veillez à respecter les polarités (phase et neutre), bien que la douille puisse parfois être dépourvue de sens de branchement.
- Installation du transformateur : Pour les spots 12V, le transformateur est indispensable pour convertir le courant alternatif en courant continu. La distance entre le transformateur et le spot ne doit pas dépasser 3 mètres, ni être inférieure à 10 cm. Veillez à ce qu'il soit placé dans une zone ventilée et, si nécessaire, protégé par un isolant type pot en terre cuite.
Spot encastrable
Précautions et conseils d'expert
Il est essentiel de garder un écart de 10 cm minimum entre le spot et l'isolant du plafond. Si votre faux plafond contient de la laine de verre ou un autre isolant, l'installation d'un dissipateur thermique est recommandée pour éviter une surchauffe ou un risque d'incendie.
Concernant l'alimentation, si vous souhaitez installer des spots dans un dressing dépourvu de circuit d'éclairage, il est possible d'utiliser une prise électrique existante avec un câble approprié (ne jamais utiliser de simples conducteurs isolés). Il s'agit alors d'un appoint pour mobilier. Enfin, si vous optez pour des spots LED dimmables, assurez-vous que le variateur est compatible avec la puissance totale de votre installation pour éviter tout scintillement. Bien que ces tâches soient à la portée de bricoleurs passionnés, l'intervention d'un professionnel qualifié reste la garantie d'une installation conforme aux normes de sécurité en vigueur.
