Le thermostat à bulbe est un composant électromécanique omniprésent dans le domaine de la régulation thermique. Qu'il s'agisse de chaudières, de friteuses professionnelles, d'étuves de séchage ou de systèmes de récupération de chaleur, ce dispositif assure le maintien d'une température de consigne par une action de coupure ou d'enclenchement d'un circuit électrique.
Principes Fondamentaux de la Thermorégulation à Dilatation

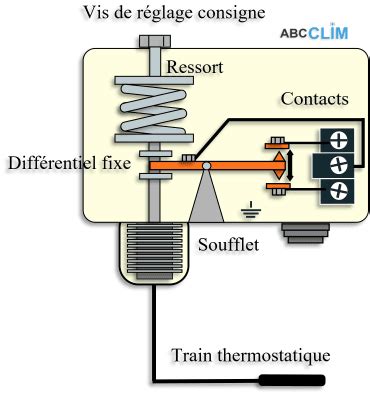

Au cœur du fonctionnement du thermostat à bulbe se trouve une loi physique simple : la dilatation des fluides. Le système se compose généralement d'un bulbe métallique rempli d'un liquide sensible à la chaleur, relié par un tube capillaire à une membrane ou un soufflet situé dans le boîtier de commande.
Lorsque la température au niveau du bulbe augmente, le fluide subit une dilatation thermique. Cette expansion crée une pression qui se transmet à travers le capillaire jusqu'au soufflet. Ce dernier, en se déformant, actionne un mécanisme mécanique qui provoque l'ouverture ou la fermeture d'un contact électrique. Dans les modèles à régulation "tout-ou-rien", ce mécanisme permet de piloter des charges comme des résistances électriques, des vannes deux voies ou des circulateurs.
Structure et Composants d'un Thermostat à Bulbe
Un thermostat à bulbe classique se distingue par plusieurs éléments techniques critiques :
- Le bulbe et le doigt de gant : Le bulbe est la partie active sensible. Dans de nombreuses applications industrielles ou de chauffage, il est inséré dans un doigt de gant (d'une profondeur typique de 87 mm et d'un diamètre de 6 à 8 mm) pour protéger le capteur tout en assurant un bon transfert thermique avec le fluide (eau, huile, air).
- Le capillaire : C'est le lien entre le bulbe et le boîtier. Il est crucial de ne jamais couper ou plier brusquement ce tube, car cela entraînerait une fuite du fluide interne, rendant le thermostat irrémédiablement inopérant.
- Le mécanisme de contact : Il peut être unipolaire, bipolaire ou inverseur. Un modèle à inverseur possède une entrée et deux sorties : lorsqu'une température seuil est atteinte, le contact bascule d'un pôle à l'autre.
- Le boîtier de réglage : Il abrite la molette graduée et le mécanisme de coupure. Certains modèles sont prévus pour une intégration directe sans capillaire, tandis que d'autres exigent des indices de protection spécifiques, comme l'IP65 pour un usage en milieu humide.
Applications Diversifiées : De l'Industrie à l'Artisanat
La polyvalence du thermostat à bulbe permet son utilisation dans des contextes très variés. Les besoins exprimés par les utilisateurs illustrent cette diversité :
- Chauffage et Domestique : Utilisé pour la régulation de ballons d'eau chaude, de radiateurs électriques ou d'inserts de cheminée. Par exemple, dans un extracteur d'air chaud, le thermostat déclenche la ventilation dès que la température de l'air dépasse un seuil défini.
- Restauration et Cuisson : Les friteuses semi-professionnelles exigent des thermostats de sécurité capables de réguler précisément autour de 180°C, avec des plages pouvant atteindre 220°C pour les besoins de friture.
- Énergie Solaire et Piscine : Le pilotage de pompes de circulation pour panneaux solaires thermiques repose souvent sur une logique différentielle ou à seuils (enclenchement à 55°C, coupure à 35°C par exemple), assurant ainsi le transfert optimal des calories vers le bassin.

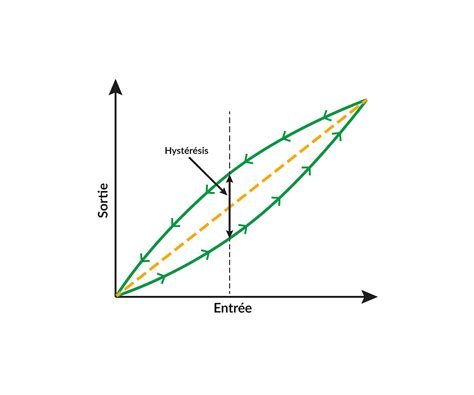

- Recherche et Pédagogie : Les étudiants utilisent des thermostats de radiateurs électriques pour modéliser des systèmes de régulation "tout-ou-rien" en basse tension, permettant de comprendre les phénomènes d'hystérésis et de stabilité thermique.
Collecteur Plancher Chauffant régulé avec un thermostat d'ambiance et servomoteur d'une V2V
Précautions d'Usage et Maintenance
Il est important de souligner qu'une intervention directe sur le bulbe est fortement déconseillée. Certains modèles anciens contiennent du mercure, une substance hautement polluante pour l'environnement. Même dans les modèles modernes, le fluide interne est essentiel au fonctionnement du système ; toute tentative de modification, comme raccourcir le capillaire pour une intégration spécifique, détruira l'appareil.
Lors du remplacement d'un thermostat défectueux, plusieurs paramètres doivent être vérifiés pour garantir la compatibilité :
- La plage de température : Elle doit correspondre aux besoins de l'application (par exemple 0°C à 90°C ou 0°C à 300°C pour un grill à panini).
- Le pouvoir de coupure : Il est impératif de vérifier si le thermostat peut piloter directement la puissance de la charge (ex: 16A, 230V) ou s'il nécessite un relais intermédiaire ou un contacteur de puissance.
- La nature du contact : Un contact sec libre de potentiel est souvent requis pour isoler le circuit de commande du circuit de puissance.
Critères de Choix pour une Solution Adaptée
Pour choisir le thermostat idéal, il convient de définir précisément les conditions d'exploitation. Un usage artisanal, comme le contrôle de la température d'eau d'une piscine via un circuit de tuyaux PER, ne présente pas les mêmes contraintes qu'une étuve de laboratoire. Le choix dépendra du diamètre du bulbe, de la longueur du capillaire nécessaire, de la précision du réglage (au degré près ou plus large) et des conditions environnementales (présence d'humidité, pression du fluide dans le doigt de gant).
L'analyse des besoins montre que, bien que les composants électroniques offrent parfois une plus grande souplesse, la robustesse mécanique du thermostat à bulbe reste une valeur sûre pour des applications nécessitant une fiabilité éprouvée sans dépendre d'une alimentation complexe ou de logiciels de contrôle. L'intégration de dispositifs avec inverseur permet également une gestion intelligente des priorités de chauffe dans les systèmes de chaudières complexes.
En somme, le thermostat à bulbe demeure un pilier de la régulation thermique simple et efficace. Son fonctionnement, basé sur des principes physiques immuables, garantit une pérennité que peu d'autres technologies peuvent égaler dans des environnements exigeants. La compréhension fine de ses caractéristiques techniques, de la nature de ses contacts et des conditions de montage permet de répondre avec précision à une vaste gamme de problématiques de régulation thermique.
