La maîtrise de la température dans les systèmes de préparation d’eau chaude sanitaire (ECS) est un enjeu majeur pour le confort, la sécurité et l'efficacité énergétique. Au cœur de ces installations, le thermostat à bulbe se distingue comme une solution éprouvée, fiable et robuste. Pour comprendre comment cet organe assure la pérennité et la sécurité de votre installation, il convient d'analyser en profondeur les mécanismes physiques qui régissent la régulation thermique.
Principes physiques des trains thermostatiques

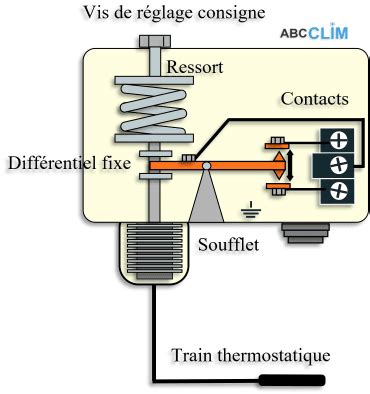

Les trains thermostatiques des thermostats à bulbe et capillaire sont composés d’une enceinte fermée comportant un bulbe, un capillaire et un soufflet métallique. Le liquide (huile ou métal liquide) situé à l’intérieur de cette enceinte se dilate en fonction de la température et le soufflet se déforme en se gonflant. Cette déformation est transmise à un système de contact à rupture brusque. Le déplacement du soufflet par un axe fileté permet le réglage de la température.
La rupture du capillaire entraîne la perte du liquide de remplissage, et en général dans ce cas, le contact reste en position fermée (à l’exception des thermostats dits à « sécurité positive »). Les plages les plus courantes vont de -35 à +320°C. Les températures supérieures, jusqu’à 750°C sont possibles mais nécessitent des liquides de remplissage supportant ces températures sans bouillir. JPC est un des rares constructeurs de ces modèles. Ces versions haute température utilisent un métal liquide comme produit de remplissage, en général un eutectique Sodium Potassium.
Les thermostats à capillaire sont sujets à une dérive parasite due aux variations de température sur le capillaire et sur le soufflet. La différentielle des thermostats à bulbe et capillaire n’est habituellement pas réglable, et est de l’ordre de 2,5% de leur plage de température.
Mécanismes complémentaires : thermostats à dilatation de liquide et à ébullition
Il existe des appareils fonctionnant sur un principe différent des thermostats à dilatation de liquide. Ils fonctionnent selon un mécanisme simple, inventé il y a 50 ans par la société Wilcolator, combinant le passage brusque de la forme concave à convexe d’un disque métallique lié à la brusque augmentation de pression interne due l’ébullition d’un liquide dans une enceinte fermée. La technologie réside dans la sélection des liquides avec des points d’ébullition différents. Il est nécessaire qu’un volume relativement important de liquide soit porté à l’ébullition pour provoquer le déclenchement. C’est la raison pour laquelle les capillaires sont spiralés à l’extrémité mesurant la température. Si les capillaires ne sont pas spiralés, il est nécessaire qu’au moins 30 cm soit en contact avec le milieu à contrôler.
Ils ne sont jamais réglables et comportent un poussoir de réarmement permettant de refermer le contact électrique lorsque celui-ci s’est ouvert à la suite d’une hausse de température. Comme le remplissage est effectué sous vide, toute fuite dans le train thermostatique provoque le déclenchement du mécanisme. Ils ne sont pas, contrairement aux systèmes à dilatation de liquide, sensibles aux variations de température ambiante, et ne déclenchent pas lorsque la température baisse sous un seuil limite.
Fonctionnement des thermostats a bulbe
Thermostats à disques et systèmes bimétalliques
Utilisés comme thermostats de régulation ou comme thermostat de sécurité à réarmement manuel, les thermostats à disques ont pour organe de mesure de température un disque composé de deux métaux différents laminés ensemble. Ces deux métaux ont des coefficients de dilatation différents. Dès lors, un disque bombé va progressivement changer de forme lorsque la température augmente jusqu’au moment où il passera brusquement de la forme concave à convexe. Lorsque la température redescend, il reprend de la même manière sa forme originale. Ce passage brusque actionne une lame de contact.
Les thermostats à canne (ou embrochables), quant à eux, sont les plus anciens systèmes de régulation de température. Le premier d’entre eux a été inventé par l’ingénieur Français Jean Simon Bonnemain en 1783. Ils utilisent la dilatation différentielle de deux métaux pour actionner un mécanisme. Leur particularité est que la canne de mesure est solidaire de la tête de réglage comportant les contacts électriques. Dans les modèles courants utilisant un tube en laiton ou en inox et une tige en invar, les plages de mesure sont comprises entre -50 et +400°C.
Sécurité et fiabilité dans les préparateurs sanitaires
Le thermostat du chauffe-eau joue un rôle important dans le fonctionnement de celui-ci. Il fait partie des accessoires du chauffe-eau essentiels à la bonne marche de votre chauffe-eau. Le thermostat évite donc que l’eau soit trop chaude (risques de brûlure) ou froide (risque de bactéries). La température idéale doit par exemple être située entre 55 et 60 °C. En dessous, survient le risque de développement de bactéries.
Pour les applications exigeantes, il existe des appareils fonctionnant par dilatation de liquide pour la partie régulation de température, et utilisant l’ébullition pour la partie sécurité. De cette manière, ils répondent aux impératifs de sécurité les plus stricts, les deux mécanismes fonctionnant selon des principes différents, et le phénomène de dérive sur la variation de température ambiante est éliminé sur le thermostat de sécurité.
Les limiteurs à sécurité positive ouvrent automatiquement les contacts si le capillaire ou le bulbe sont percés ou coupés. La membrane du train thermostatique est artificiellement gonflée. Une fuite provoque le dégonflement de la membrane en dessous de sa cote nominale à la température ambiante, et un mécanisme spécial détecte ce déplacement anormal similaire à la mesure d’une température ambiante très basse.
Évolutions technologiques : régulateurs électroniques et capteurs
Les capteurs de température fournissent un signal qui est une fonction proportionnelle à la température. Ce signal peut être une variation de résistance (Thermistances, Pt100) ou un signal en millivolts (Thermocouple). Ils sont peu coûteux, permettent des mesures à des distances plus importantes que les thermostats à bulbe et capillaire, offrent une précision plus importante et la possibilité de régler la différentielle de régulation.
Le thermostat électronique de chauffe-eau est un thermostat de régulation plus moderne que les modèles à bulbes et à cannes. Il fonctionne grâce à une thermistance. La résistance électrique de cet appareil électronique varie en fonction de la température. Ces régulateurs possèdent un affichage digital de la température et sont d’une utilisation simplissime. Réglage simple et intuitif du point de consigne, à la portée d’utilisateurs non professionnels. Le plus performant des régulateurs électroniques de température nouvelle génération multi-tension, multi-capteurs, action PID et tout ou rien et fonction auto-tune, offre une sortie par relais 3A et commande de relais statique.
Maintenance et diagnostic des dispositifs de régulation
Une anomalie de votre thermostat vous expose à des problèmes de régulation de la température. Le thermostat est un accessoire de chauffe-eau qui remplit deux fonctions : la régulation de la température à l’intérieur de la cuve et la sécurité. En cas de dysfonctionnement, il est nécessaire de tester l'appareil. Pour le vérifier, il faut le tester avec un multimètre. Si la valeur sur le multimètre varie et s'il affiche "1" ou "OL" quand la valeur minimale est atteinte, alors le thermostat fonctionne correctement.

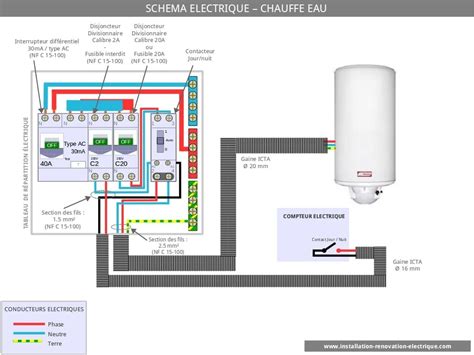

Il se peut que la cause provienne des branchements électriques ou des fusibles. Lors de la maintenance d'un ballon électrique, il est nécessaire ensuite de réarmer le thermostat chauffe-eau. Les fusibles thermiques sont composés d’un système ouvrant, à une température donnée, et de manière irréversible, un contact électrique, en général par fusion d’une pastille métallique ou plastique. Leur installation est difficile à mettre en œuvre.
Le choix du thermostat de chauffe-eau se fait généralement à l’achat du produit. Acheter des accessoires de cumulus plus récents permet cependant de faire baisser le prix de votre facture d’électricité, grâce à une meilleure précision. Si votre chauffe-eau électrique est ancien, il est impossible de l’équiper d’un thermostat de dernière génération. Vous devrez donc chercher votre produit parmi les pièces détachées à bulbes et à cannes. Si vous souhaitez acheter un nouveau chauffe-eau, mieux vaut opter pour un produit équipé des meilleurs accessoires.
Applications industrielles et antidéflagrantes
Construits sur la même base mécanique que les thermostats standards, et réalisables dans les mêmes plages de température, certains thermostats utilisent un micro-rupteur antidéflagrant. C’est une solution exclusive développée par JPC il y a plus de 15 ans. L’avantage de ce système est d’éviter les lourds et coûteux boîtiers métalliques antidéflagrants IIB ou IIC, et de permettre le réglage du point de consigne sans avoir l’obligation de couper l’alimentation électrique.
Les versions les plus simples de ces thermostats ont une sortie électrique par câble, dont le raccordement doit nécessairement s’effectuer dans un coffret à sécurité augmentée ou hors zone explosible. Les versions les plus récentes ont un boîtier de raccordement à sécurité augmentée « e » incorporé. Selon les modèles, le pouvoir de coupure peut aller de 5A 250V, unipolaire inverseur jusqu’à 15A 400V. Ces appareils fonctionnent sur un principe similaire aux thermostats de régulation, mais comportent un poussoir de réarmement permettant de refermer le contact électrique lorsque celui-ci s’est ouvert à la suite d’une hausse de température.
Le thermostat à bulbe est un composant essentiel dans de nombreux systèmes de chauffage et de réfrigération, garantissant une régulation thermique précise et fiable. Son fonctionnement, basé sur des principes physiques bien établis, le rend particulièrement adapté aux applications où la simplicité et la robustesse sont primordiales. Qu'il s'agisse de maintenir l'eau d'un chauffe-eau à la température idéale ou de contrôler le climat d'une serre agricole, le thermostat à bulbe joue un rôle discret mais crucial.
