Le Thermostat à Bulbe : Un Gardien Mécanique de la Température

Le thermostat à bulbe est un composant essentiel dans de nombreux systèmes de chauffage et de réfrigération, garantissant une régulation thermique précise et fiable. Son fonctionnement, basé sur des principes physiques bien établis, le rend particulièrement adapté aux applications où la simplicité et la robustesse sont primordiales. Qu'il s'agisse de maintenir l'eau d'un chauffe-eau à la température idéale ou de contrôler le climat d'une serre agricole, le thermostat à bulbe joue un rôle discret mais crucial.

Le Principe Fondamental : Dilatation et Pression

Le cœur du thermostat à bulbe réside dans son mécanisme de dilatation. Un bulbe, rempli d'un mélange spécifique de liquide et de vapeur, est sensible aux moindres variations de température. Lorsque la température ambiante augmente, le mélange liquide-vapeur contenu dans le bulbe se dilate. Cette dilatation génère une augmentation de pression au sein du bulbe.

Cette pression est ensuite transmise, via un tube capillaire fin, à un soufflet. Le soufflet, une sorte de diaphragme flexible, se déforme sous l'effet de cette pression. C'est cette déformation mécanique qui actionne un contact électrique. Si la température atteint un certain seuil, le soufflet se contracte suffisamment pour ouvrir ou fermer un circuit électrique, activant ou désactivant ainsi l'appareil auquel il est rattaché (comme une résistance chauffante dans un chauffe-eau). Inversement, lorsque la température diminue, le mélange dans le bulbe se contracte, réduisant la pression. Un ressort antagoniste, qui s'opposait à la pression du bulbe, reprend alors sa position initiale, réinitialisant le système et permettant potentiellement à l'appareil de se remettre en marche. Ce principe physique, s'appuyant sur la loi des gaz parfaits, assure une régulation précise et répétable, avec une précision souvent inférieure à 1 % de la plage de réglage.

Les Composants Clés du Système Thermostatique à Bulbe

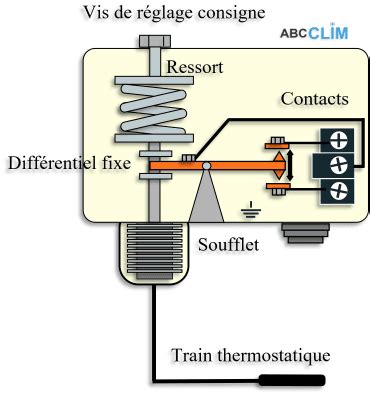

Un thermostat à bulbe se compose de plusieurs éléments interconnectés qui travaillent de concert pour assurer la régulation thermique :

• Le Bulbe : C'est l'élément sensible à la température. Son remplissage par un mélange liquide-vapeur est crucial pour sa réactivité aux changements thermiques. Il est généralement placé dans le milieu dont la température doit être contrôlée.
• Le Tube Capillaire : Ce fin tube relie le bulbe au soufflet. Il agit comme un conduit pour transmettre les variations de pression générées par la dilatation ou la contraction du fluide dans le bulbe. La longueur du capillaire peut varier, permettant de placer le bulbe à distance du corps mécanique du thermostat.
• Le Soufflet : C'est le composant qui transforme la pression hydraulique ou gazeuse transmise par le capillaire en un mouvement mécanique. Sa déformation, en s'étendant ou en se contractant, actionne le mécanisme du contact électrique.
• Le Contact Électrique : Il s'agit du composant qui interrompt ou établit le flux de courant vers l'appareil régulé. Son activation est directement liée à la déformation du soufflet.
• Le Ressort Antagoniste : Ce ressort exerce une force opposée à celle générée par le fluide dans le bulbe. Il joue un rôle essentiel dans le retour du système à sa position initiale lorsque la température diminue et permet de définir le seuil de déclenchement.
• La Vis de Réglage : Ce mécanisme permet à l'utilisateur de définir la température de consigne souhaitée. En ajustant la tension du ressort antagoniste, on modifie la pression nécessaire pour déclencher le contact électrique. Cela permet une personnalisation de la régulation selon les besoins spécifiques.

L'ensemble, bulbe et capillaire, est parfois désigné sous le terme de "train thermostatique".

La Régulation de Température en Pratique

La manière dont ce système régule la température est relativement simple mais efficace. Le processus commence par la détection de la température par le bulbe. Toute variation entraîne une modification de la pression dans le capillaire, qui à son tour agit sur le soufflet.

Lorsque la température dépasse le seuil défini par l'utilisateur (la consigne), le soufflet se déforme, actionnant le levier du contact électrique. Cela peut se traduire par l'arrêt d'une résistance chauffante dans un chauffe-eau, ou l'activation d'un système de refroidissement. Il est important de noter que le système est généralement binaire : il n'y a pas d'ajustement progressif, mais un simple basculement entre deux états : "marche" ou "arrêt".

L'ajustement de la température souhaitée s'effectue via la vis de réglage. En tournant un bouton gradué, l'utilisateur modifie la tension du ressort antagoniste. Un ressort plus tendu exige une pression plus élevée du bulbe pour déclencher le contact, ce qui correspond à une température de consigne plus haute. Inversement, un ressort moins tendu permettra un déclenchement à une pression plus faible, donc à une température plus basse. Cette capacité de réglage permet une adaptation précise aux exigences de chaque application.

Domaines d'Application et Fonctions

Les thermostats à bulbe trouvent leur utilité dans une vaste gamme d'applications, principalement dans les domaines du chauffage et de la réfrigération.

• Chauffe-eau : Ils sont omniprésents dans les chauffe-eau électriques, où ils régulent la température de l'eau en commandant l'arrêt de la résistance chauffante une fois la consigne atteinte.
• Chambres Froides et Réfrigération : Dans les environnements nécessitant un contrôle strict de la température basse, les thermostats à bulbe maintiennent la chaîne du froid en actionnant les systèmes de réfrigération.
• Serres Agricoles : Pour optimiser la croissance des plantes, les thermostats à bulbe contrôlent les systèmes de chauffage ou de ventilation afin de maintenir des conditions thermiques idéales.
• Systèmes de Chauffage Central : Bien que les thermostats électroniques soient de plus en plus courants, les thermostats à bulbe ont longtemps été utilisés dans certains systèmes de chauffage.
• Climatisation : Dans certains systèmes de climatisation, des dispositifs similaires, souvent appelés détendeurs thermostatiques, utilisent le même principe pour réguler le flux de réfrigérant.

Dans ces applications, les thermostats à bulbe assument deux fonctions principales :

1. Régulation : Ils maintiennent la température d'un système dans une plage définie en actionnant le contact électrique selon la consigne programmée.
2. Sécurité : Ils peuvent également agir comme dispositifs de sécurité en coupant le circuit en cas de dépassement d'un seuil critique. Par exemple, un thermostat de sécurité sur un chauffe-eau peut couper l'alimentation si la température atteint un niveau dangereusement élevé, comme 90°C. Dans certains cas, cette fonction de sécurité peut nécessiter un réarmement manuel.

Le Thermostat à Canne : une Alternative Mécanique

Une variante du thermostat mécanique est le thermostat à canne. Celui-ci fonctionne sur un principe similaire de dilatation, mais utilise une tige (la "canne") qui se dilate ou se contracte en réponse aux changements de température de l'eau. Ce mécanisme est particulièrement employé dans les chauffe-eau pour commander l'arrêt de la résistance une fois la température de consigne atteinte. Comme le thermostat à bulbe, il intègre souvent une fonction de sécurité avec réarmement manuel en cas de surchauffe.

L'Évolution vers le Numérique et l'Intelligence

Bien que le thermostat à bulbe représente une technologie éprouvée et fiable, l'évolution technologique a conduit à l'émergence de thermostats programmables et intelligents.

• Thermostats Programmables : Ces dispositifs numériques permettent de définir des horaires de chauffage ou de refroidissement, optimisant ainsi la consommation d'énergie en adaptant la température aux rythmes de vie des occupants. Ils peuvent offrir des économies d'énergie substantielles, parfois jusqu'à 25 %.
• Thermostats Intelligents (Connectés) : Connectés à Internet, ces thermostats offrent un contrôle à distance via smartphone ou tablette. Ils apprennent les habitudes des utilisateurs, s'adaptent aux prévisions météorologiques et peuvent s'intégrer à des systèmes domotiques plus larges. Ils sont également compatibles avec les chaudières modernes, optimisant leur fonctionnement pour une meilleure efficacité énergétique.

L'une des avancées majeures a été l'abandon progressif des anciens thermostats à mercure, remplacés par des modèles électroniques plus précis et moins impactants pour l'environnement en fin de vie. Les thermostats à bilame, constitués de deux métaux aux coefficients de dilatation différents, ont également été une étape importante dans l'histoire de la régulation thermique, ouvrant la voie aux technologies actuelles.

Considérations de Sécurité et Installation

Il est crucial de souligner l'importance du thermostat comme élément de sécurité. Brancher un chauffe-eau sans thermostat est fortement déconseillé. L'absence de régulation thermique expose à un risque majeur de surchauffe excessive, pouvant mener à la production de vapeur et, dans les cas les plus extrêmes, à un danger d'explosion si le groupe de sécurité ne fonctionne pas correctement.

Lors de l'installation d'un thermostat à bulbe, plusieurs précautions doivent être prises. Le bulbe doit être positionné correctement dans la zone à contrôler, en veillant à ne pas l'endommager. Après avoir coupé l'alimentation électrique, les raccordements doivent être effectués conformément aux instructions du fabricant. L'utilisation de la vis ou du bouton de réglage permet ensuite de définir la température souhaitée.

Le Thermostat dans le Contexte Climatique et Énergétique Actuel

Dans un contexte de dérèglement climatique et de préoccupations croissantes concernant la sobriété énergétique, les thermostats ont pris une importance accrue. Ils ne sont plus de simples accessoires mais des outils essentiels pour optimiser la consommation d'énergie. En France, par exemple, un décret de juin 2023 impose l'équipement de tous les systèmes de refroidissement des bâtiments tertiaires et résidentiels avec des systèmes de régulation de la température d'ici le 1er janvier 2027. Cette mesure souligne la reconnaissance de l'importance des dispositifs de régulation thermique pour atteindre les objectifs de performance énergétique.

Le Détendeur Thermostatique : Une Application Spécifique

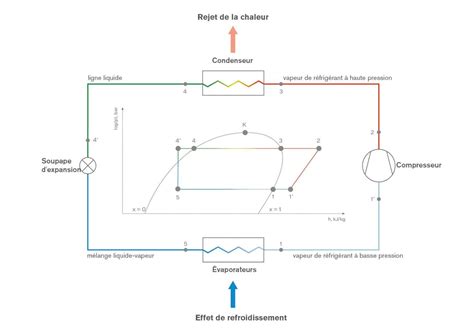

Dans le domaine de la réfrigération et de la climatisation, un composant apparenté au thermostat à bulbe est le détendeur thermostatique (ou détendeur thermique, TXV). Bien que son nom puisse suggérer une régulation de température directe, son rôle est plus subtil : il contrôle la quantité de réfrigérant injectée dans l'évaporateur afin de maintenir une surchauffe constante du réfrigérant sortant.

Ce dispositif est essentiel au bon fonctionnement d'un système de réfrigération à compression de vapeur, y compris les pompes à chaleur. Il assure que le réfrigérant s'évapore complètement dans l'évaporateur, optimisant ainsi l'efficacité du refroidissement. Le détendeur thermostatique possède un bulbe de détection, positionné à la sortie de l'évaporateur, qui mesure la température du réfrigérant. Ce bulbe est relié à une vanne qui ajuste le débit de réfrigérant en fonction de la surchauffe détectée.

Il existe deux principaux types de détendeurs thermostatiques : à égalisation interne et à égalisation externe. La différence réside dans la manière dont la pression de l'évaporateur affecte le fonctionnement de la vanne. Les détendeurs à égalisation externe sont plus polyvalents et compensent les chutes de pression dans l'évaporateur, ce qui est crucial dans les systèmes avec plusieurs évaporateurs.

Alors que les détendeurs mécaniques basés sur un bulbe restent largement répandus, les détendeurs électroniques gagnent du terrain, notamment dans les systèmes de grande taille. Ces derniers offrent une plus grande flexibilité et précision mais introduisent une complexité accrue due à la nécessité de capteurs supplémentaires et de circuits de commande électroniques.

Le Thermomètre Mouillé et la Psychrométrie

Il est intéressant de noter que le principe du bulbe humide, utilisé dans la mesure de la température du thermomètre mouillé, partage des similitudes avec le fonctionnement des thermostats. Le thermomètre mouillé, dont la pointe est recouverte d'une mousseline humide et ventilée, mesure la température résultant de l'équilibre entre le transfert de chaleur de l'air ambiant et la perte de chaleur par évaporation. Combiné à un thermomètre sec, il forme un psychromètre, un instrument permettant de déterminer l'humidité relative et la température de rosée.

La température du thermomètre mouillé est un indicateur important de confort thermique, surtout dans le contexte du réchauffement climatique, car elle reflète la capacité du corps humain à se refroidir par transpiration. Les endroits où la température du thermomètre mouillé dépasse 35°C sont considérés comme invivables. Cette mesure est également pertinente dans des domaines comme la production de neige artificielle ou l'efficacité des refroidisseurs par évaporation.

En conclusion, le thermostat à bulbe, malgré sa simplicité mécanique, est un dispositif d'une grande ingéniosité. Son principe de fonctionnement basé sur la dilatation des fluides est une illustration parfaite de l'application des lois de la physique pour résoudre des problèmes pratiques de régulation thermique. Qu'il soit utilisé dans un chauffe-eau domestique ou comme composant d'un système de réfrigération complexe, il demeure une technologie fondamentale pour le confort et la sécurité.
