Comprendre la Vue Éclatée du Carburateur de Motobineuse Briggs & Stratton : Guide Complet

La vue éclatée d'un carburateur de motobineuse Briggs & Stratton est un outil indispensable pour tout propriétaire d'équipement motorisé. Qu'il s'agisse d'une tondeuse à gazon, d'un tracteur ou d'une motobineuse, la compréhension de ces schémas détaillés facilite grandement l'entretien, la réparation et le remplacement des pièces. Une vue éclatée est un schéma détaillé et spécifiquement organisé des composants d'une machine complexe, comme un moteur Briggs & Stratton. Elle permet d'identifier non seulement les types de pièces, mais aussi de comprendre où chaque composant trouve sa place. Pour bien pénétrer l'univers des moteurs Briggs & Stratton, il est crucial de se familiariser avec leurs composants principaux.

Les Composants Clés des Moteurs Briggs & Stratton et leur Rôle

Pour interpréter efficacement une vue éclatée, il est essentiel de connaître les fonctions des principaux éléments d'un moteur Briggs & Stratton.

Le Carburateur : Le Cœur de l'Alimentation

Le carburateur est un élément central qui mélange l'air et le carburant pour alimenter le moteur. Il est composé de plusieurs pièces importantes :

• La cuve du carburateur : Cette pièce contient une petite quantité de carburant et doit être propre pour permettre une alimentation correcte en essence.
• Le pointeau : Il régule l'arrivée de carburant dans la cuve.
• Le gicleur principal et le tube d'émulsion : Ces éléments sont cruciaux pour le dosage du mélange air-carburant à différentes vitesses du moteur.
• Les vis de mélange : Ces vis en laiton contrôlent le mélange air-carburant à haute vitesse et au ralenti.
• Le joint de carburateur : Il assure l'étanchéité entre les différentes parties du carburateur.
• L'électrovanne / Solénoïde : Présente sur certains carburateurs, elle contrôle la postcombustion à la base de la cuvette.

Le Système de Filtration

• Le filtre à air : Un élément essentiel qui protège le moteur Briggs contre les particules indésirables. Un filtre en bon état garantit un apport d'air adéquat à votre moteur.
• Le filtre à essence / Robinet / Durite / Collier B&S : Ces composants filtrent le carburant avant qu'il n'atteigne le carburateur et régulent son flux.

Le Système d'Amorçage et de Régulation

• La poire d'amorçage et la durite : Composantes qui aident à amorcer le carburateur.
• La tringle / le ressort régulateur : Ces pièces jouent un rôle dans la régulation du régime moteur en fonction de la charge.
• Le ressort starter : Il est impliqué dans le mécanisme de démarrage du moteur.

Autres Composants Essentiels

• Le joint filtre : Assure l'étanchéité de divers filtres.
• Le collier durite : Fixe les durites en place.
• La pipe admission : Connecte le carburateur au bloc moteur.

En comprenant la fonction de ces composants, vous serez mieux équipé pour interpréter une vue éclatée, facilitant ainsi l'entretien et la réparation de votre équipement.

Décrypter une Vue Éclatée de Moteur Briggs & Stratton

Lire une vue éclatée d'un moteur Briggs & Stratton peut sembler complexe au premier abord. Cependant, une fois que vous connaissez les points essentiels, cela devient une tâche beaucoup plus facile.

Identifier les Pièces Clés et les Références

Avant de plonger dans votre vue éclatée, prenez un moment pour identifier quelques composants principaux tels que le carburateur moteur, le ressort régulateur, et la cuve carburateur. Chaque vue éclatée est accompagnée de références pour chaque pièce. Par exemple, vous pouvez rencontrer des termes comme "stratton ref" ou "ref produit". Ces références sont cruciales pour commander les pièces détachées exactes.

Interpréter les Symboles et les Connexions

Les vues éclatées utilisent différents symboles pour représenter des éléments comme le collier durite ou la tête de vis. Se familiariser avec ces aspects de la vue éclatée peut non seulement simplifier votre expérience de réparation, mais aussi améliorer votre compréhension des moteurs Briggs. Les lignes pointillées ou pleines indiquent souvent des connexions ou des assemblages.

L'Importance de la Précision

La précision est primordiale lors de l'utilisation d'une vue éclatée. Une erreur d'identification d'une pièce peut entraîner l'achat d'une pièce incompatible ou une installation incorrecte, ce qui pourrait endommager le moteur. L'utilisation d'une vue éclatée d'un moteur Briggs & Stratton présente divers avantages pratiques pour les utilisateurs. Tout d'abord, elle facilite l'identification des pièces détachées que vous pourriez avoir besoin de remplacer sur votre moteur type Quantum, ou tout autre modèle.

Avantages de l'Utilisation d'une Vue Éclatée

La vue éclatée joue un rôle crucial lorsque vous effectuez des réparations ou de la maintenance sur votre moteur Briggs Stratton.

Faciliter l'Identification des Pièces Détachées

Elle offre une représentation visuelle claire qui démontre comment chaque pièce et composant, tels que le joint filtre ou la cuve de carburateur, s'assemble. Cela est particulièrement utile pour identifier les pièces exactes nécessaires pour la réparation ou le remplacement, qu'il s'agisse d'un moteur type Quantum ou d'un autre modèle.

Améliorer la Compréhension du Fonctionnement Interne

En vous aidant à comprendre le fonctionnement interne des moteurs Briggs, la vue éclatée contribue à garantir que toutes les pièces, qu'il s'agisse du ressort starter ou de la durite tube, sont correctement installées. Posséder une vue éclatée améliore votre compréhension du moteur, rendant chaque modèle, de la série de carburateurs moteurs à un stratton modèle plus accessible.

Simplifier les Procédures de Réparation et de Maintenance

La vue éclatée est un guide visuel inestimable pour démonter et remonter le carburateur ou d'autres parties du moteur. Elle permet de suivre l'ordre d'assemblage et de désassemblage, réduisant ainsi les risques d'erreurs.

Où Trouver la Vue Éclatée de Votre Moteur Briggs & Stratton

Trouver la vue éclatée correspondant exactement au modèle de votre moteur Briggs & Stratton peut être essentiel pour l'entretien ou la réparation. Il existe plusieurs manières d'accéder à ces précieuses informations, qui vous aideront à identifier chaque pièce, de la cuve du carburateur au ressort régulateur.

Le Site Officiel de Briggs & Stratton

Le site officiel de Briggs & Stratton est souvent la source la plus fiable pour obtenir des vues éclatées. Vous y trouverez des modèles variés tels que les moteurs Quantum et autres types populaires. Assurez-vous d'avoir sous la main la référence produit ou le type de moteur pour faciliter votre recherche.

Les Revendeurs de Pièces Détachées en Ligne

Les plateformes spécialisées dans les pièces détachées pour moteurs Briggs, comme celles traitant spécifiquement des modèles compatibles Briggs, offrent souvent des vues éclatées en ligne. Cela peut inclure toutes les pièces nécessaires, du joint filtre au collier durite. Ces sites sont également une excellente source pour trouver les "stratton ref" et "ref produit" pour vos pièces.

Les Manuels d'Utilisateur

Si vous avez toujours la documentation d'origine de votre moteur, vous y trouverez souvent une vue éclatée. Une fois la vue trouvée, vous pourrez détecter plus facilement tout besoin de remplacement, que ce soit une pièce particulière comme une durite tube ou un carburateur moteur complet.

Entretien Essentiel de Votre Moteur Briggs & Stratton

Entretenir votre moteur Briggs & Stratton est crucial pour assurer sa longévité et son efficacité. Quelques gestes simples peuvent grandement contribuer à préserver votre équipement.

Vérification et Remplacement du Filtre à Air

Vérifiez régulièrement le filtre à air. Un filtre en bon état garantit un apport d'air adéquat à votre moteur, protégeant ainsi le carburateur et les autres composants internes des particules indésirables. Remplacez-le si nécessaire, en vous référant à la vue éclatée pour le type de filtre et son emplacement.

Changement de l'Huile Moteur

Changez l'huile moteur régulièrement. Le type d'huile utilisé est primordial. Consultez le manuel du moteur pour connaître la spécification exacte de l'huile (par exemple, Huile Moteur 4T SAE30 B&S).

Inspection des Pièces Détachées

Inspectez les pièces détachées telles que le ressort régulateur et le carburateur pour tout signe d'usure. La vue éclatée peut vous aider à localiser ces pièces et à comprendre comment les démonter et les inspecter. Vérifiez également le joint de culasse B&S - Vanguard, le joint cache culbuteur B&S - Vanguard, le joint échappement B&S - Vanguard, le joint carter moteur B&S - Vanguard, le joint spi vilebrequin B&S - Vanguard, et le joint torique B&S - Vanguard.

Nettoyage de la Cuve du Carburateur

Nettoyez la cuve du carburateur. La cuve doit être propre pour permettre une alimentation correcte en essence. Des dépôts peuvent obstruer le gicleur et altérer le mélange air-carburant.

Reconstruction du Carburateur : Une Procédure Détaillée

La reconstruction du carburateur peut s'avérer nécessaire si les réglages de base ne permettent pas de résoudre les problèmes de votre petit moteur ou d'améliorer les performances de votre tondeuse à gazon ou de votre équipement motorisé d'extérieur.

AVERTISSEMENT : Lisez toujours le(s) manuel(s) du moteur et de l'équipement avant de démarrer, d'utiliser ou d'entretenir votre moteur ou votre équipement afin d'éviter toute blessure ou tout dommage matériel. Le carburant et ses vapeurs sont extrêmement inflammables et explosifs. Consultez un concessionnaire agréé ou contactez Briggs & Stratton si vous n'êtes pas sûr d'une procédure ou si vous avez des questions supplémentaires.

Préparation et Démontage

1. Sécurité avant tout : Débranchez le fil de la bougie d'allumage et éloignez-le de la bougie. Fermez le robinet de carburant situé à la base du réservoir.
2. Déconnexion du carburateur : Certains carburateurs contiennent un dispositif électrique à la base de la cuvette pour contrôler la postcombustion. Le carburateur étant toujours connecté au régulateur, desserrez les boulons de fixation du carburateur. Si un tuyau de raccordement relie le carburateur au bloc moteur, retirez d'abord les boulons de fixation du tuyau. Ensuite, déconnectez le carburateur du tuyau en retirant les écrous et en faisant glisser le carburateur hors des goujons.
3. Récupération du carburant et des pièces : Votre carburateur contient une petite quantité de carburant. Préparez une cuvette propre pour recueillir les gouttes de carburant et ranger les petites pièces.

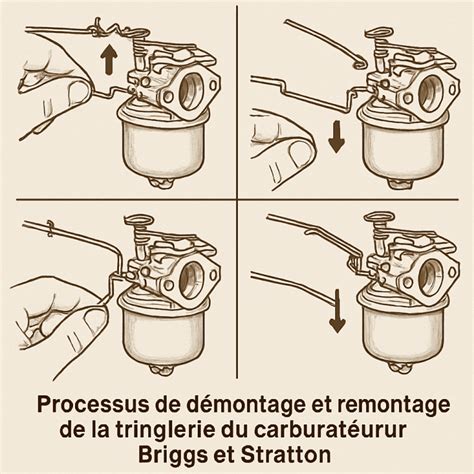

4. Démontage de la cuve et du flotteur : Retirez la cuve du corps du carburateur. Poussez l'axe d'articulation hors du corps du carburateur à l'aide d'une petite épingle ou d'un chasse-épingle.
5. Retrait des gicleurs et des bouchons : Utilisez votre kit de réparation du carburateur pour identifier les bouchons soudés remplaçables. Ces joints couvrent les ouvertures du carburateur laissées par l'usinage. Dévissez le gicleur principal sur le côté du socle du carburateur (le cas échéant). Dévissez ensuite le tube d'émulsion ; il est peut-être vissé à fond. Un tournevis pour carburateur est le meilleur outil pour ce travail.

Nettoyage des Composants

Faites tremper les pièces métalliques et plastiques du carburateur dans un nettoyant universel pour pièces détachées pendant 15 minutes au maximum afin d'éliminer les impuretés. Ou bien, en portant des lunettes de sécurité, vaporisez les pièces avec un nettoyant pour carburateur. Essuyez ensuite soigneusement le solvant et les autres résidus à l'aide d'un chiffon propre. Les vis de mélange en laiton contrôlent le mélange air-carburant à haute vitesse et au ralenti. Inspectez-les ensuite soigneusement pour vérifier qu'elles ne sont pas usées.

Réassemblage du Carburateur

1. Installation des nouveaux bouchons de soudure : Installez les nouveaux bouchons de soudure de votre kit de réparation à l'aide d'un poinçon légèrement plus petit que le diamètre extérieur du bouchon. Tapez sur le poinçon à l'aide d'un marteau jusqu'à ce que le bouchon soit plat (de forts coups de marteau entraîneront l'affaissement du bouchon).
2. Assemblage du starter : Assemblez le starter en insérant le ressort de rappel à l'intérieur du joint en mousse et en faisant glisser l'ensemble ressort et joint sur l'arbre du starter. Insérez l'arbre de starter dans le corps du carburateur et engagez le ressort de rappel. Si le levier d'étranglement utilise un ressort de détente pour contrôler la position de la plaque d'étranglement, guidez le ressort dans la fente encochée du levier d'étranglement.
3. Positionnement de la plaque de starter : Placez la plaque de starter sur l'arbre, l'encoche unique du bord étant orientée vers l'entrée de carburant. Soulevez légèrement l'arbre et le levier de starter et tournez dans le sens inverse des aiguilles d'une montre jusqu'à ce que la butée du levier soit dégagée de l'ancrage du ressort. Insérez la plaque de starter dans l'arbre de starter ou fixez-la à l'aide de vis de manière à ce que les alvéoles soient orientées vers l'entrée de carburant du carburateur.
4. Installation du joint de l'arbre d'étranglement : Installer le joint de l'arbre d'étranglement avec la lèvre d'étanchéité vers le bas dans le corps du carburateur jusqu'à ce que le haut du joint soit au même niveau que le haut du carburateur. Tourner l'arbre jusqu'à ce que le côté plat soit tourné vers l'extérieur.
5. Installation du siège de l'aiguille d'admission et de l'axe : Installer le siège de l'aiguille d'admission avec la rainure vers le bas, à l'aide d'un tourne-bague. Insérez l'axe d'articulation et l'axe central.
6. Repositionnement du carburateur : Positionnez le carburateur de manière à ce que le bord biseauté s'insère dans le tuyau d'admission de carburant et fixez le carburateur à l'aide d'écrous ou de boulons, selon les besoins, en laissant ces fixations libres pour le serrage final à l'aide d'une clé dynamométrique.

L'entretien régulier de votre moteur, à l'aide de la vue éclatée si besoin, permet de prolonger la vie de votre équipement, d'améliorer son efficacité et de réduire les risques de panne. C'est un investissement en temps qui se traduit par des économies et une meilleure performance de votre matériel Briggs & Stratton.
