La maintenance et la réparation de votre matériel de jardinage, qu'il s'agisse d'une tondeuse thermique, d'un tracteur tondeuse ou d'une autoportée, reposent sur un outil technique fondamental : la vue éclatée. Ce document, véritable carte routière de votre machine, est indispensable pour tout utilisateur souhaitant entretenir son équipement avec précision et efficacité.
Comprendre le concept de la vue éclatée

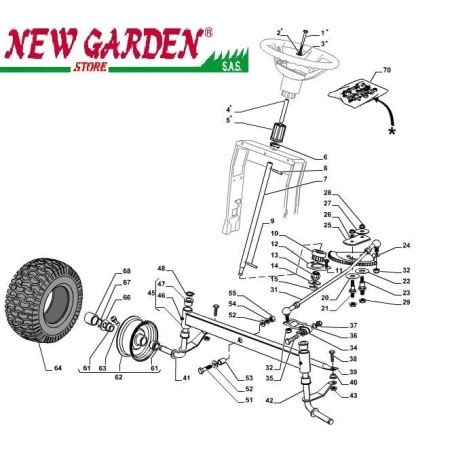

Une vue éclatée révèle au grand jour la disposition des pièces détachées d’une tondeuse ou d’un autre appareil. Sous forme de schéma détaillé, ce dessin technique illustre chaque composant d’un moteur ou tout autre dispositif, en indiquant leurs références et leurs noms. Autrement dit, il s’agit d’une représentation graphique dans laquelle chaque composant est dessiné et identifié par un numéro de référence. On l’appelle également vue en éclatée ou diagramme des pièces.
Une vue éclatée permet de visualiser de façon très nette la structure interne d’une tondeuse, d’une machine ou d’un dispositif. Elle offre une vue détaillée de l'assemblage et de la disposition des pièces. La réparation devient plus simple grâce à des instructions visuelles claires. De même, ce dispositif technique aide à localiser rapidement les pièces de rechange nécessaires. Grâce à ce support technique, vous identifiez avec précision l’emplacement des pièces défectueuses à remplacer.
Méthodologie pour localiser et utiliser les schémas techniques
Se procurer la vue éclatée de son matériel n’est pas toujours simple. En général, vous trouverez les vues éclatées dans le manuel de construction de votre tondeuse ou machine. Elles accompagnent les schémas explicatifs et les instructions. Notez bien qu’il s’agit de documents distincts les uns des autres.
Les étapes pour accéder aux ressources en ligne
Souvent, les fabricants proposent des ressources en ligne sur leur site web. Vous pouvez ainsi télécharger le diagramme des pièces, mais aussi des manuels d'utilisation, des fiches techniques ou des guides de réparation. Voici la marche à suivre standard pour naviguer sur les plateformes spécialisées :
- Sélection de la marque : Commencez par sélectionner une catégorie de produit, puis choisissez le produit souhaité. Vous accéderez à l’ensemble des pièces disponibles via la vue éclatée. Par exemple, pour des marques comme SENTAR, COLOMBIA, JARDIPRO, VERT LOISIRS, MOTEC, MOUNTFIELD ou ATCO, il faut souvent choisir la catégorie GGP (Global Garden Products).
- Identification du modèle : Entrez le numéro de modèle de votre machine dans l’onglet dédié qui apparaîtra une fois la marque sélectionnée. Cliquez ensuite sur la loupe. Parfois, plusieurs propositions apparaîtront ; dans ce cas, choisissez l’année de votre machine.
- Visualisation interactive : La vue éclatée interactive vous permet d’avoir un visuel précis de votre machine. En cliquant sur le panier ou le bouton "ajouter au panier" de la bonne pièce, vous êtes assuré de trouver la pièce qu’il vous faut.
Si toutefois vous n’arrivez pas à trouver la vue éclatée, tentez une demande d’information du côté des forums spécialisés. Vous avez cherché la vue éclatée dans le manuel ou sur les sites web, mais rien n’y fait ? Dans ce cas, contactez le service clientèle du fabricant de votre tondeuse ou appareil de motoculture. Avant votre appel, retrouvez la référence et le modèle de votre machine. L’information est indispensable pour obtenir la vue en éclaté dont vous avez besoin. Pièce absente du catalogue ? Pas d’inquiétude ! Notre équipe de conseillers spécialistes de la motoculture contactera directement le fournisseur pour une commande spéciale rien que pour vous !
comment démonter le plateau de coupe d un tracteur tondeuse.
Focus sur les tondeuses Wolf : spécificités et entretien
Pour entretenir une tondeuse Wolf ancien modèle, la vue éclatée des pièces détachées est un outil décisif. Cette représentation permet de visualiser chaque pièce détachée Wolf, son emplacement précis et son ordre de montage, ce qui réduit fortement les erreurs lors des réparations.
Lecture des références et compatibilité
Une vue éclatée bien conçue détaille la lame, la courroie, le carter, les roues et toutes les petites pièces détachées, avec des repères clairs et un document de référence numéroté. Grâce à ces vues éclatées, il devient plus simple d’identifier la bonne pièce détachée, de comparer le prix des pièces détachées Wolf produits et de vérifier la compatibilité avec chaque modèle précis.
Les vues éclatées pièces sont généralement classées par famille de tondeuse thermique, tondeuse électrique, tondeuse tractée ou tondeuse autoportée Wolf, ce qui impose une lecture attentive de la plaque signalétique. Ces références alphanumériques correspondent à des séries de tondeuses Wolf produits, chacune ayant ses propres vues éclatées pièces détachées. Pour les séries codées thf tkf, takf tbf, taf tahf, gtfh gtfk, gtcb gtch, gtb gtcb, gtab gtb et gtch gtfb, les documents de vues éclatées Wolf sont parfois regroupés par famille. Il faut alors vérifier que la référence exacte de la tondeuse Wolf figure bien dans la liste, afin d’éviter toute erreur de pièce détachée.
Composants critiques et motorisation

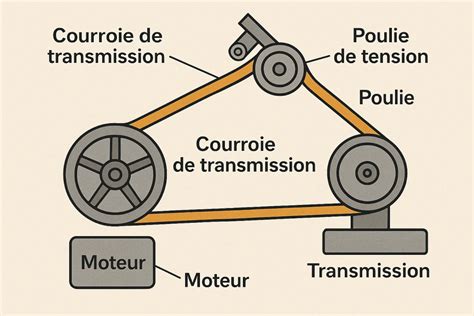

Dans une vue éclatée pièces détachées tondeuse Wolf ancien modèle, certaines pièces reviennent systématiquement. La lame de tondeuse, qu’il s’agisse de tondeuses tractées ou de tondeuses autoportées Wolf, figure toujours en bonne place dans les vues éclatées Wolf, avec ses rondelles, boulons et adaptateurs. La courroie de transmission est une autre pièce détachée critique, surtout sur une tondeuse autoportée Wolf. Dans les vues éclatées pièces, la courroie est représentée avec les poulies, tendeurs et carters de protection, ce qui aide à comprendre le cheminement exact et à vérifier le bon montage.
Pour les moteurs de tondeuse thermique, certains anciens modèles Wolf utilisaient des blocs Kawasaki, ce qui influence le choix des pièces détachées moteur. Une vue éclatée pièces détachées tondeuse Wolf ancien modèle mentionne souvent la marque Kawasaki pour les composants de motorisation, ce qui facilite la recherche de pièces détachées disponibles.
Maintenance des tracteurs tondeuses Vert Loisir
Lorsque l’on possède un tracteur tondeuse de la marque Vert Loisir, maintenir son équipement en parfait état devient une priorité. Ces machines robustes, mais soumises à un usage intensif, nécessitent un accès facile aux pièces détachées ainsi qu’à des documents techniques précis.
Identification des données constructeur
Il est crucial de commencer par relever toutes les informations figurant sur la plaque constructeur. Cette plaque, souvent placée sous le siège de la tondeuse autoportée, regroupe les données essentielles : numéro de modèle, numéro de série, année de fabrication, et parfois la référence moteur (souvent un Briggs & Stratton). Ces références servent de clés pour naviguer dans les bases de données des revendeurs et des plateformes dédiées.
| Information à relever | Emplacement typique | Rôle dans la recherche |
|---|---|---|
| Numéro de modèle | Sous le siège ou sur le châssis | Identifie précisément la version |
| Numéro de série | Plaque constructeur | Historique et compatibilité |
| Type de moteur | Étiquette sur le moteur | Gamme de pièces moteur |
Utilisation pratique des schémas
Posséder un document visuel complet permet de planifier et d’exécuter un entretien en toute autonomie. Par exemple, grâce à un schéma éclaté :
- Le remplacement d’une courroie usée est plus rapide et évite tout démontage inutile.

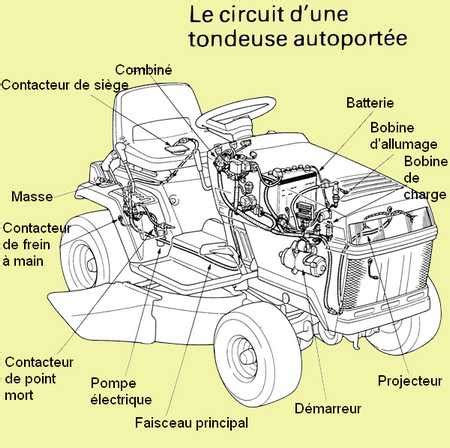

- Le diagnostic d’un problème électrique, comme un mauvais contact ou une pièce fondue, devient évident.
- L’identification d’éléments à graisser ou à ajuster, notamment pour les moteurs Briggs & Stratton, gagne en précision.
- La vérification des réglages du plateau de coupe et l’ajustement des lames devient intuitive.
Parmi les réparations les plus fréquentes, les courroies de transmission, souvent en caoutchouc renforcé, s’usent avec le temps et doivent être vérifiées régulièrement. Une courroie cassée immobilise la machine. Les lames de tonte, dont l'affûtage régulier est essentiel pour un résultat net, doivent être remplacées en cas d'usure pour éviter d'endommager le plateau de coupe.
Optimisation du coût de maintenance et choix des pièces
Lorsqu’on consulte une vue éclatée, la question du prix revient rapidement. Les professionnels de la motoculture recommandent de comparer le coût cumulé des pièces détachées avec la valeur globale de la machine. Si la vue éclatée révèle plusieurs pièces détachées majeures à remplacer, il peut être plus rationnel d’envisager un renouvellement vers une tondeuse thermique récente ou une tondeuse électrique performante.
Pièces d'origine versus adaptables
Il est parfois possible d’utiliser des pièces génériques, notamment pour certaines lames, courroies ou roulements, à condition de respecter scrupuleusement les dimensions et spécifications indiquées dans la vue éclatée. Toutefois, pour des pièces détachées plus techniques, en particulier sur les tondeuses autoportées ou les moteurs spécifiques, il reste préférable de privilégier les références d’origine.
La disponibilité d’une pièce détachée se vérifie d’abord dans la liste associée à la vue éclatée, où certains distributeurs indiquent si la pièce est toujours disponible ou remplacée par une référence équivalente. En cas de doute, contactez un spécialiste de la motoculture en lui fournissant le code de la pièce détachée et le modèle exact de votre machine.
Rôle des réseaux spécialisés et des ateliers techniques
Passer par un revendeur agréé reste la solution la plus sûre. Ces magasins non seulement proposent un stock important, mais disposent également d’un atelier technique. Ces techniciens, régulièrement formés, apportent un savoir-faire actualisé qui garantit la pertinence des pièces conseillées. En interagissant directement avec ces professionnels, il est possible d’obtenir une identification rapide et précise des pièces, des conseils adaptés sur les composants compatibles et une assistance pour la mise en route et la réparation en atelier.
Les plateformes comme M-Jardin.fr ou Easy Motoculture ont développé des sections dédiées où l’on peut consulter et télécharger des vues éclatées. Elles couvrent un large spectre de marques, ce qui permet d’élargir le domaine de recherche pour des modèles proches ou des pièces adaptables. Pour une recherche plus précise, il est recommandé d'utiliser la référence exacte relevée sur la plaque constructeur, de rechercher par moteur - notamment Briggs & Stratton, reconnu pour sa robustesse - et de consulter les forums de passionnés et professionnels, où les échanges permettent souvent d’obtenir des vues éclatées non officielles mais rigoureusement exactes.
Entretien préventif et pérennité du matériel
Une bonne compréhension de la vue éclatée s’accompagne toujours d’un entretien régulier. Sur une tondeuse thermique, il faut surveiller l’état de la lame, de la courroie, du filtre à air et de l’huile moteur, en s’aidant des vues éclatées pour localiser chaque pièce détachée. Les tondeuses autoportées demandent une attention particulière aux organes de transmission, aux courroies multiples et aux systèmes de direction, tous clairement représentés dans les vues éclatées.
En suivant ces documents, le jardinier peut planifier le remplacement préventif de certaines pièces détachées avant qu’une panne n’immobilise l’appareil en pleine saison. Pour les outils plus anciens, la disponibilité des pièces peut varier selon les revendeurs et les stocks restants. Il est donc utile de conserver tous les documents de vues éclatées pièces détachées, ainsi que les références de chaque pièce détachée remplacée. Cette maîtrise technique est particulièrement précieuse pour les entreprises de jardinage, mais aussi pour les particuliers exigeants qui souhaitent prolonger leur investissement en matériel de qualité.
