Le condensateur, un composant passif omniprésent dans tous les types de circuits électroniques, sert principalement à emmagasiner des charges électriques. Sa capacité à réceptionner, puis à restituer une charge électrique dont la valeur est relative à la tension, en fait un élément clé dans de nombreuses applications. Au sein d'un coupe-bordure, qu'il soit électrique ou thermique, le condensateur joue plusieurs rôles cruciaux, allant de la facilitation du démarrage à la stabilisation de l'alimentation électrique. Pour mieux comprendre son importance, il est essentiel de se pencher sur son fonctionnement et ses différentes applications spécifiques à cet outil de jardinage.
Qu'est-ce qu'un condensateur et comment fonctionne-t-il ?
Un condensateur est un composant électronique capable de stocker des charges électriques opposées (négatives et positives) et de valeurs absolues strictement identiques, sur ses armatures. Ses deux armatures, ou "électrodes", sont séparées par un isolant polarisable non conducteur, appelé "diélectrique". Plus cet isolant est efficace, plus grande est la capacité de stockage du composant, exprimée en Farad (F) ou, dans le cas de plus faibles valeurs, en Microfarad (10⁻⁶), Nanofarads (10⁻⁹) ou Picofarads (10⁻¹²). Le condensateur tend à stabiliser l'alimentation électrique en lissant les variations qui peuvent survenir au sein de celle-ci. Ce rôle de premier ordre est particulièrement important au sein des circuits électriques qui réclament une précision extrême.

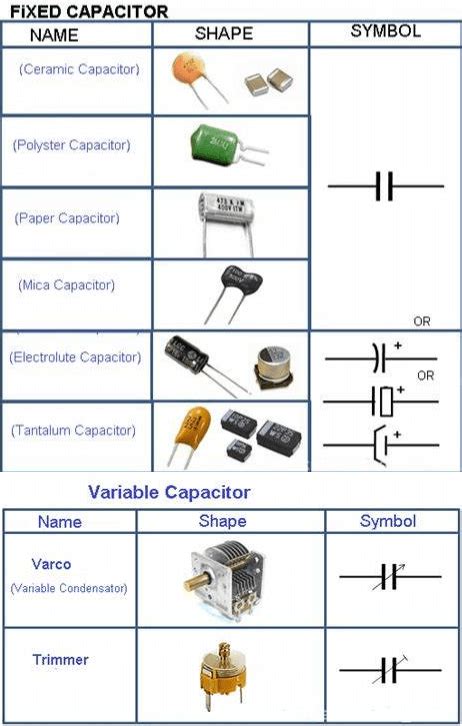

Les condensateurs sont caractérisés par leurs armatures et formes ; on dit alors qu'ils sont "plans", "cylindriques" ou "sphériques". On distingue principalement deux grandes catégories de condensateurs en fonction de leurs propriétés :
- Les condensateurs électrolytiques ou polarisés : Sensibles à la polarité de la tension électrique qui leur est appliquée, avec une valeur oscillant entre 0,1 Microfarad et 100 000 Microfarads. Ils sont principalement utilisés quand une importante capacité de stockage est nécessaire. Un condensateur polarisé utilise un petit signe "Plus" (+), dessiné schématiquement à côté du pôle (ou borne) correspondant. Il est crucial de faire attention en manipulant ces composants électriques, car un équipement polarisé branché à l'envers peut exploser.
- Les condensateurs céramiques, non polarisés ou Mylar : De très faible valeur, symbolisés par les sigles BP ou NP.
Largement utilisé dans les circuits électriques et électroniques depuis de nombreuses années, le condensateur est un composant ultra-polyvalent, aux utilisations variées selon les besoins et les domaines d'application (aéronautique, audiovisuel, électroménager…). Dans des appareils tels que l'ordinateur portable, la télévision, le volet roulant, la machine à laver, le sèche-linge, les radiateurs électriques à inertie ou les radiateurs à panneaux rayonnants, les condensateurs sont présents partout. Généralement de forme cylindrique, ils sont équipés de deux pattes en métal pour le raccordement.
Le rôle crucial du condensateur dans les moteurs électriques monophasés des coupes-bordure
Les coupes-bordure, ou rotofils, sont des appareils relativement simples dans leur conception, mais leur fonctionnement repose sur des principes électriques et mécaniques bien définis. Parmi les motorisations électriques, une très large majorité des coupes-bordure dans le commerce sont aujourd'hui alimentés par des batteries rechargeables. Cependant, de nombreux modèles, notamment les plus anciens ou ceux nécessitant plus de puissance, utilisent encore des moteurs monophasés filaires. C'est dans ce contexte que le condensateur prend toute son importance.
Lorsqu'on installe un moteur monophasé, on entend souvent parler du condensateur sans en comprendre exactement le rôle. Et pourtant, ce petit composant est essentiel au bon fonctionnement du moteur, car il permet de créer ce qu'on appelle un déphasage, indispensable pour générer un champ magnétique tournant. Un moteur électrique asynchrone classique fonctionne normalement en triphasé, c'est-à-dire qu'il reçoit trois courants électriques décalés dans le temps. Ce décalage naturel entre les phases crée un champ magnétique tournant, qui met en mouvement le rotor et donc l'appareil. Mais dans une installation domestique, on ne dispose souvent que d'une alimentation monophasée en 230 volts. Il manque donc les deux autres phases pour créer ce champ tournant.

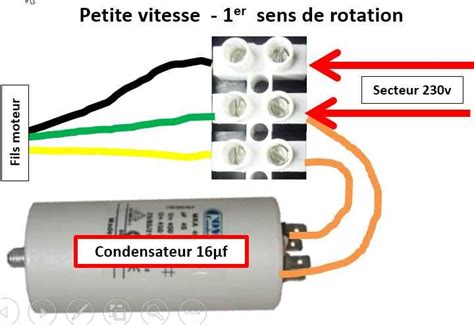

Le moteur de coupe-bordure monophasé comporte deux enroulements : un enroulement principal et un enroulement auxiliaire. Le condensateur est placé en série avec l'enroulement auxiliaire. Sa fonction est de décaler dans le temps le courant qui passe dans cet enroulement, par rapport à celui de l'enroulement principal. Pour mieux visualiser : imaginez deux bras qui tournent à quelques fractions de seconde d'écart. On perçoit alors un mouvement circulaire fluide, comme si le mouvement était continu. C'est exactement ce que produit le déphasage dans le moteur : un champ tournant qui permet au rotor de démarrer et de tourner dans un sens défini.
Condensateurs de démarrage / Pourquoi uniquement pour un moteur à induction monophasé ?
Le condensateur n'est pas un composant générique. Un condensateur mal dimensionné provoque une perte d'efficacité : la pompe consomme plus d'électricité pour un débit identique voire inférieur. Le condensateur joue un rôle crucial dans le fonctionnement des moteurs monophasés, en créant un déphasage de 90° entre les deux enroulements pour générer un champ magnétique tournant. Respecter la valeur de capacité indiquée par le fabricant est indispensable. En cas de remplacement du condensateur, il est donc impératif de se fier toujours à la valeur d'origine, dictée par le fabricant de votre matériel, et d'opter pour un modèle de qualité. Se tromper sur la capacité du condensateur est également dommageable : un condensateur avec une capacité trop faible et votre moteur va avoir du mal à démarrer. À contrario, avec une capacité trop forte, le condensateur risque de griller. La capacité du condensateur permanent dépend de la conception de votre moteur électrique.
Condensateur de démarrage vs. condensateur permanent
Dans les moteurs monophasés, il peut exister deux types de condensateurs, chacun ayant un rôle bien distinct :
- Le condensateur de démarrage : Ce composant va permettre le démarrage du moteur en lui donnant un "coup de boost". Il fournit un couple de démarrage important pour démarrer un moteur monophasé et est utilisé uniquement au démarrage, se coupant dès que le moteur est lancé. Contrairement au condensateur permanent, le condensateur de démarrage ne doit pas être alimenté de façon permanente, sinon il risque d'exploser. Il se branche en parallèle avec le condensateur permanent mais en série avec un relais de démarrage ou un relais temporisé. Dans quelques cas spécifiques d'appareils qui nécessitent un fort courant au démarrage (sèche-linge par exemple), le condensateur s'avère très utile ! Le démarrage requiert une énergie bien plus importante que celle nécessaire au fonctionnement et à la stabilisation de l'appareil.
- Le condensateur permanent : Ce condensateur, comme son nom l'indique, reste connecté en permanence pour lisser et stabiliser les alimentations électriques. Il est capable d'emmagasiner de l'énergie sur un certain laps de temps, puis de la restituer, ce qui contribue à la régularité du fonctionnement du moteur une fois démarré.
Il est possible aussi pour un moteur monophasé d'avoir à la fois un condensateur de démarrage et un condensateur permanent. Si votre moteur monophasé ne démarre pas, le problème peut venir du condensateur. La plaque signalétique de votre moteur électrique peut vous indiquer la capacité du condensateur nécessaire. Pour trouver le condensateur de démarrage ou permanent dont vous avez besoin, il est conseillé de consulter des sites spécialisés. À titre informatif, on trouve des tableaux de capacités de condensateurs pour des motorisations immergées de 3 et 4 pouces, provenant de différents fabricants (Tracer, Stelanox et Franklin). Si vous possédez une pompe immergée et ne connaissez pas le modèle de condensateur adéquat à votre matériel, il est recommandé de contacter un professionnel en fournissant le plus d'informations possibles (référence de votre pompe, fabricant, modèle, ou une photo de la plaque se trouvant sur le moteur de pompe).

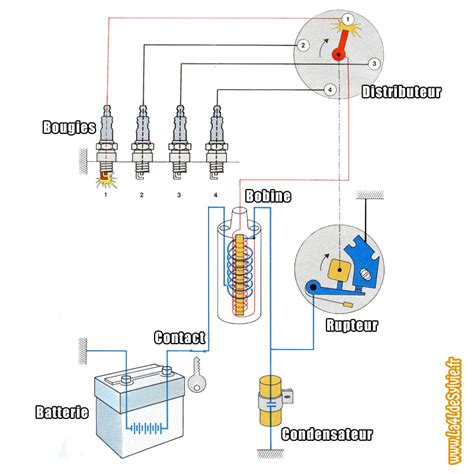

Le condensateur dans les systèmes d'allumage des coupes-bordure thermiques
Les coupes-bordure ne sont pas tous électriques. Il existe également des modèles à motorisation thermique. Dans ces appareils, le condensateur joue un rôle fondamental dans le système d'allumage. Le couple condensateur/rupteur équipe encore de nombreux moteurs thermiques anciens ou semi-récents utilisés sur les tondeuses, autoportées, motoculteurs ou groupes électrogènes. Il joue un rôle clé dans le déclenchement de l'étincelle au bon moment, en interrompant puis libérant le courant dans la bobine.
Le rupteur agit comme un interrupteur mécanique. Il s'ouvre et se ferme en fonction de la rotation du moteur, provoquant la décharge de la bobine et donc la création de l'étincelle. Le condensateur, lui, absorbe la surtension pour éviter l'usure prématurée du contact du rupteur. Il sert à maintenir une étincelle stable à chaque démarrage. Ces composants prolongent la durée de vie du moteur thermique. Si l'un des deux est défectueux, les symptômes sont immédiats : démarrage impossible, moteur qui cale ou ratés fréquents.
Ces condensateurs et rupteurs sont compatibles avec les systèmes d'allumage classiques, à vis platinées. Les modèles disponibles sont compatibles avec une large gamme de moteurs monocylindres à allumage traditionnel : Briggs & Stratton, Tecumseh, Honda GX anciens modèles, ou encore moteurs 2 temps de débroussailleuses ou générateurs. Chaque ensemble est décrit avec précision : dimensions, type de fixation, tension nominale, mode de connexion. Une usure des contacts, une oxydation ou un condensateur fuyard suffisent à perturber le cycle d'allumage. Le remplacement se fait sans outil spécifique, mais exige de respecter les jeux de calage recommandés pour garantir le bon moment d'ouverture du rupteur. Une simple cale d'épaisseur permet un réglage précis. Ces composants sont proposés à l'unité ou en kit avec les vis, ressorts ou plaquettes isolantes nécessaires. Pour prolonger leur durée de vie, un nettoyage régulier de l'allumeur est recommandé, surtout après une longue période sans utilisation.
Comment savoir si un condensateur est mort ?
Vous vous interrogez sur la défectuosité d'un condensateur ? C'est une question fréquente, car un condensateur défectueux peut entraîner divers problèmes, allant de l'impossibilité de démarrer l'appareil à une perte d'efficacité.
Pour les condensateurs cylindriques que l'on retrouve sur la carte mère d'un ordinateur, un signe visible de vieillissement ou de défaillance est une entaille susceptible d'apparaître sur la partie haute en cas de trop forte pression, afin d'éviter l'explosion. L'entaille est le signe d'un condensateur vieillissant. Cependant, en dehors des condensateurs cylindriques, il est impossible à l'œil nu de reconnaître un condensateur défectueux.
Pour les autres condensateurs, un test est nécessaire pour s'assurer de leur défectuosité. Le condensateur peut être testé au moyen d'un multimètre. L'appareil est à positionner sur « Ohm » et à pointer sur les bornes du condensateur. Si la valeur affichée est de 0 ohm, alors votre condensateur est hors d'usage. La fonction « OL » signifie quant à elle que le condensateur n'est pas tout à fait bien calibré pour la mesure ou que le circuit est ouvert. Si vous n'avez aucune base en électronique, il est préférable de faire appel à un professionnel pour effectuer ce type de diagnostic et de réparation. Les experts peuvent déterminer si un condensateur est mort et procéder à son remplacement en toute sécurité.
Autres composants importants du coupe-bordure
Bien que le condensateur soit un élément essentiel, le coupe-bordure est constitué de plusieurs autres composants qui contribuent à son fonctionnement global.
Le moteur transmet un mouvement rotatif à un axe qui est débrayé et peut donc tourner sur lui-même. C'est cet axe qui est relié à l'outil de coupe. Il existe deux principaux types d'outils de coupe pour les coupes-bordure :
- Le fil de coupe : Le fil d'un rotofil ou d'un coupe-bordure est enroulé sur une bobine de fil montée sur une sorte de cassette facile à installer ou extraire. Lorsque l'axe est en rotation, cette petite longueur de fil tourne à grande vitesse et coupe très facilement tout ce qui est tendre comme l'herbe et les végétaux. Le choc permet aussi de dévider une longueur supplémentaire de fil de la bobine qui est en rotation.
- La lame : La lame ne permet pas des coupes aussi nettes que le fil car son poids a tendance à coucher certains brins d’herbes, créant des disparités dans la coupe effectuée. De plus, les lames sont fragiles à proximité de bordures, pierres ou marches d’escaliers et peuvent se casser. Cela reste tout de même une solution de moins en moins employée.
Un autre composant essentiel est le carter de protection. C'est en général un demi-cercle ou un trois-quart de cercle plastique qui couvre les parties en mouvement du coupe-bordure. Ce carter vise essentiellement à orienter les éjections d'herbe mais aussi de petits bouts de branches ou de petits cailloux qui sont propulsés par le rotofil, assurant ainsi la sécurité de l'utilisateur.
