Le lisier, sous-produit omniprésent dans les exploitations agricoles, représente un défi majeur en termes de stockage, de transport et de valorisation. Face à ces enjeux, le séparateur de phase s'est imposé comme une solution technologique innovante et efficace. Cet équipement permet de fractionner le lisier en une phase solide et une phase liquide, ouvrant ainsi la voie à une gestion optimisée des effluents d'élevage et des digestats issus de la méthanisation. Le fonctionnement de ces machines, bien que basé sur des principes de séparation physique et mécanique, se décline en différentes technologies, chacune présentant ses spécificités en termes de performance, de coût et d'adaptabilité aux différents types de lisiers.
Principes de Fonctionnement et Technologies Clés
Le principe fondamental du séparateur de phase réside dans la séparation mécanique des matières solides des matières liquides présentes dans le lisier. Cette séparation est généralement obtenue par des procédés qui exploitent les différences de densité et de granulométrie des composants du lisier.
Il existe quatre grandes familles de séparateurs de phase, chacune avec ses caractéristiques propres :
Les séparateurs à tamis vibrant : Ces systèmes sont réputés pour leur simplicité d'utilisation et leur faible consommation d'énergie. Le lisier est introduit sur un tamis incliné qui vibre, provoquant la migration des particules solides vers l'extrémité et la filtration des liquides à travers les mailles. Les modèles du fabricant français CRD, par exemple, consomment environ 0,55 kW/h d'électricité et traitent de 12 à 15 m³/h. La finesse des tamis synthétiques peut être ajustée pour cibler un taux de matière sèche (MS) spécifique et optimiser la capture de la matière organique. L'entretien se limite généralement au remplacement annuel des cribles en polyester. Ces séparateurs sont compatibles avec les lisiers de canards, de porcs et de bovins.

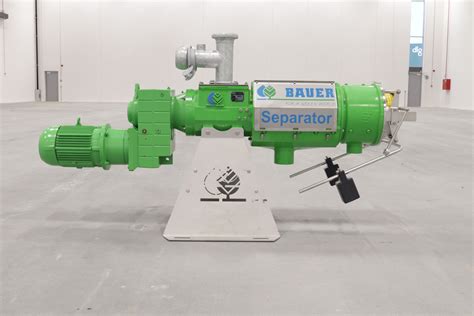

Les séparateurs à vis compacteuse (ou vis sans fin) : Cette technologie, proposée par de nombreuses marques telles que Bauer, CRD, Fliegl, Joz et Sepcom, est particulièrement adaptée aux systèmes de lisier avec un taux de matière sèche inférieur à 9 %. Le lisier est introduit dans un cylindre où une vis tourne lentement, transportant le mélange le long de son axe. La pression augmente progressivement, comprimant et déshydratant les particules solides. Les liquides sont expulsés à travers les interstices de la vis. Cette méthode permet d'obtenir une fraction solide très sèche, souvent comprise entre 25 et 30 % de MS, voire jusqu'à 37 %, ce qui la rend utilisable comme litière dans les logettes. Le débit horaire peut varier considérablement, allant de 8 m³/h à 56 m³/h en entrée, selon le diamètre de la grille et la pression exercée. Les moteurs électriques de ces machines sont relativement énergivores et les coûts d'investissement et de fonctionnement peuvent être plus élevés. Un entretien régulier, consistant à démonter, nettoyer la vis et la grille, est cependant recommandé pour assurer la longévité du matériel. Le modèle S 855 de Bauer, par exemple, affiche des rendements horaires de 15 m³/h pour le lisier de poules, 30 m³/h pour celui des bovins et 35 m³/h pour celui des porcins.
Les séparateurs à rouleaux : Des fabricants comme Rotaguido (Italie) et GEA (Allemagne) proposent des séparateurs à rouleaux qui se distinguent par leur faible consommation d'électricité. Ces appareils utilisent un ou plusieurs rouleaux qui pressent le lisier contre un tambour perforé, permettant à la phase liquide de passer. Le modèle Rota 2000 de Rotaguido, doté d'un moteur de 1,5 kW, annonce un débit de 8 à 60 m³/h avec une teneur en MS de la phase solide entre 26 et 35 %. Le concept XPress de GEA, disponible en configurations de un à quatre rouleaux, offre des débits de 10 à 25 m³/h. La version à un rouleau produit une phase solide de type compost (25-28 % de MS), tandis que la version à deux rouleaux peut atteindre 34 % de MS, convenant à une utilisation comme litière. La conception simple de ces systèmes leur permet d'accepter le passage ponctuel de corps étrangers jusqu'à 5 cm de diamètre. Le coût d'un système XPress à un rouleau est d'environ 50 000 €, et celui à deux rouleaux s'élève à 80 000 €. Les frais d'entretien sont généralement faibles, avec un nettoyage automatique de l'équipement après chaque utilisation.
Les séparateurs à disques elliptiques : Développé par la PME bretonne Fertinnov, ce système se positionne comme une solution "low-cost". Il ne vise pas à atteindre les performances extrêmes des séparateurs à vis en termes de taux de matière sèche, qui n'excède généralement pas 13 à 15 %. L'objectif est d'obtenir un produit solide qui se tienne et ne coule pas. La machine se compose d'une table avec des rouleaux et des disques elliptiques en polypropylène qui tournent entre des lames. Le débit est modéré, de l'ordre de 4 à 5 m³/h. Une presse à rouleaux peut être ajoutée pour améliorer la séparation. L'avantage principal réside dans le coût d'investissement réduit, divisé par deux par rapport à d'autres systèmes, car il ne nécessite pas de fosse bétonnée, d'agitateur ou de pompe hacheuse.
Applications et Avantages Concrets pour les Exploitations Agricoles
L'utilisation de séparateurs de phase offre une multitude d'avantages pour les exploitations agricoles, impactant positivement la gestion des effluents, la réduction des coûts et l'amélioration des conditions d'élevage.
Réduction du Volume et Optimisation du Stockage
L'un des bénéfices les plus immédiats de la séparation de phase est la réduction significative du volume de lisier à stocker. Le produit brut en sortie d'un séparateur Bauer, par exemple, contient 15 à 35 % de matière sèche. À 15 % de MS, les gains dans la fosse à lisier peuvent atteindre 25 % de réduction de volume, comme le souligne Boris Moal, animateur à la Cuma 29. Cette diminution du volume facilite grandement le stockage, que ce soit en fosse ou en géomembrane, et réduit la fréquence des opérations d'épandage, particulièrement coûteuses en temps et en carburant.
Valorisation de la Fraction Solide
La fraction solide obtenue après séparation est un produit valorisable de multiples façons. Son homogénéité et sa facilité de stockage en font un amendement organique de choix. Selon les teneurs en matière sèche, il peut être utilisé comme litière pour les animaux, une pratique courante aux Pays-Bas. Pierre Barret, éleveur laitier dans l'Ain, a investi dans un séparateur de phase pour remplacer la paille dans les logettes de ses 200 montbéliardes. Il constate que la nouvelle litière, créée par le séparateur, offre un véritable "matelas mémoire de forme" qui améliore le confort de ses animaux. L'exploitation n'utilise plus aucun kilo de paille depuis l'installation. La fraction solide est également considérée comme une matière fertilisante de type I (fumier), avec un rapport C/N supérieur à 8, idéale pour les épandages.
séparation du lisier | Séparateur de lisier - La séparation du lisier est donc payante!
Gestion de la Fraction Liquide
La partie liquide séparée du lisier, bien que moins concentrée en nutriments que le lisier brut, conserve un potentiel fertilisant. Elle peut être stockée en fosse ou en géomembrane et doit être réservée aux épandages proches de l'exploitation. Le lisier séparé est classé comme matière fertilisante de type II selon la réglementation. L'un des avantages de ce fractionnement est que le liquide, moins chargé en éléments NPK, mobilise ainsi moins de surface pour son épandage, comme l'indique Charles Rolland de la société CRD concernant le séparateur à disques.
Impact Environnemental et Réglementaire
L'utilisation de séparateurs de phase contribue à une gestion plus durable des effluents agricoles. En réduisant le volume de lisier, on limite les risques de pollution par ruissellement ou infiltration. La valorisation de la fraction solide comme litière ou amendement permet de boucler la boucle des nutriments au sein de l'exploitation. D'un point de vue réglementaire, la distinction entre matière de type I et type II confère des cadres d'utilisation précis et optimisés pour chaque fraction.
Considérations d'Investissement et de Maintenance
L'investissement dans un séparateur de phase peut varier considérablement en fonction du type de technologie, de la marque et de la capacité de l'équipement. Pour une installation fixe, le montant peut se situer autour de 45 000 €, en fonction de la pompe, de la présence d'un convoyeur et du modèle de séparateur. Les séparateurs à vis compacteuse, par exemple, peuvent coûter environ 25 000 € pour un système horizontal classique, sans les équipements annexes. Les systèmes à rouleaux comme le GEA XPress peuvent aller de 50 000 € (un rouleau) à 80 000 € (deux rouleaux). Les séparateurs à tamis incliné, bien que coûteux à l'achat (28 000 € pour le petit modèle, 45 000 € pour le grand), sont peu énergivores et économiques à l'utilisation.
La maintenance est un facteur clé à considérer. Les séparateurs à vis nécessitent un entretien régulier, généralement tous les trois mois, consistant en un nettoyage de la vis et de la grille, représentant environ une heure de travail. Les séparateurs à tamis vibrant demandent peu d'entretien, principalement le remplacement annuel des cribles. Les systèmes à rouleaux bénéficient d'une conception simple qui limite les interventions de maintenance. Chez Pierre Barret, le séparateur fonctionne douze heures par semaine sans générer de bruit ni d'odeur, et l'éleveur souligne l'importance de graisser trois points stratégiques tous les sept jours.
Défis et Adaptations
Malgré leurs nombreux avantages, les séparateurs de phase peuvent présenter certains défis. L'assèchement du lisier en période estivale, comme l'a constaté Pierre Barret, peut poser problème et nécessiter des ajustements. Dans son cas, l'installation de ventilateurs pour limiter la température a paradoxalement conduit à un embourbement de la pré-fosse par matière trop sèche. Il a résolu ce problème en intégrant une vanne pour réinjecter une partie de la matière liquide dans la pré-fosse, humidifiant ainsi le lisier. La présence de paille peut également perturber le fonctionnement de certains systèmes, notamment les séparateurs à vis, et entraîner du colmatage. Il est donc crucial de choisir le type de séparateur le plus adapté aux caractéristiques spécifiques du lisier de l'exploitation.
En conclusion, le séparateur de phase est un outil performant qui transforme la gestion du lisier en une opportunité de valorisation. Que ce soit pour réduire les volumes de stockage, produire une litière de qualité, optimiser l'épandage des effluents ou améliorer le confort animal, cette technologie offre des solutions concrètes et rentables pour les exploitations agricoles modernes. Le choix de la technologie la plus appropriée dépendra des besoins spécifiques de chaque éleveur, des caractéristiques de son lisier et de ses objectifs de valorisation.
