Le Câble d'Accélérateur et le Câble Inverseur sur les Micro-Voitures et Autres Véhicules : Un Guide Détaillé

Le fonctionnement fluide et sécurisé d'un véhicule, qu'il s'agisse d'une voiture sans permis (VSP) ou d'une moto tout-terrain, repose sur de nombreux petits composants dont l'importance est souvent sous-estimée. Parmi ceux-ci, le câble d'accélérateur et, spécifiquement pour les VSP, le câble inverseur, jouent des rôles cruciaux dans la transmission des commandes du conducteur au moteur et à la boîte de vitesses. Ces éléments mécaniques, bien que robustes, peuvent être la source de dysfonctionnements majeurs s'ils sont usés, mal réglés ou endommagés. Comprendre leur fonctionnement, les symptômes de défaillance et les procédures d'entretien est essentiel pour garantir la sécurité et la performance de votre véhicule.

Le Câble d'Accélérateur : Liaison Essentielle entre Pédale et Moteur

Le câble d'accélérateur est une pièce essentielle au système d'accélération de votre voiture. Relié à la pédale d'accélérateur et au moteur, ce câble vous permet en effet d'accélérer et de démarrer. Il assure la liaison entre la pédale d’accélérateur et la plaque d’accélérateur du moteur.

Rôle et Mécanisme

Lorsque vous appuyez sur la pédale d’accélérateur, le câble d’accélérateur va tirer sur la tringle du boîtier papillon sur les moteurs essence, ou sur la pompe haute pression sur les moteurs diesel. Cela va permettre d’ouvrir ou de fermer la vanne qui se trouve à l’intérieur du boîtier papillon, contrôlant ainsi l'arrivée de carburant et d'air. Dans le cas des voitures à gestion électronique, le câble est relié à un potentiomètre. Et sur les véhicules nouvelle génération, le câble n’existe plus ; il fait partie intégrante de la pédale, le système étant entièrement électronique. Dans les véhicules qui en sont équipés, le câble est également relié au régulateur de vitesse. Un câble d’accélérateur en bon état commande d’une part le régime du moteur mais intervient également au niveau de la consommation de carburant. Dès lors, un câble défectueux peut être à l’origine d’une surconsommation.

Localisation du Câble d'Accélérateur

Pour identifier l'emplacement de votre câble d'accélérateur, vous allez devoir soulever le capot de votre véhicule. En effet, une partie de votre câble se situera au niveau du compartiment moteur après le filtre à air. S'agissant de la deuxième extrémité de votre câble par contre, elle est placée du côté du conducteur, connectée à la pédale d'accélérateur. Pour y accéder plus facilement, il est recommandé de reculer le siège conducteur au maximum.

Composants et Conception du Câble d'Accélérateur

Les câbles de commande, qu'ils soient d'accélérateur, de démarrage à chaud, de débrayage ou de déblocage par compression sur les motos hors route, se composent d'un boîtier externe et d'un fil interne qui glisse à travers. Le fil transfère la force vers et depuis les commandes sur les barres aux composants du moteur. Le boîtier a un ajusteur de longueur fileté et des capuchons d'extrémité (appelés viroles) aux extrémités. Chaque extrémité du fil a un raccord soudé, qui est généralement du type baril sur les motos hors route.

Le boîtier se compose d'un squelette métallique semi-rigide avec une doublure intérieure en vinyle et un revêtement extérieur. Le squelette métallique peut être construit de différentes manières. Un câble enroulé signifie que les brins métalliques du squelette s'enroulent autour du boîtier comme un ressort hélicoïdal. Un câble enroulé en bobine est plus disposé à faire des courbes et des virages, mais le boîtier est plus susceptible de se comprimer et de se lier. Un câble enroulé longitudinalement signifie que la structure court droit (longitudinalement) le long du câble. Les câbles enroulés longitudinalement ne sont pas aussi flexibles, mais sont moins sujets à se lier. Les fabricants prennent en compte le routage d'applications spécifiques pour optimiser ces caractéristiques.

La couche intérieure en vinyle doit être dure pour une meilleure durabilité et offrir une faible friction pour le glissement du fil. En revanche, une gaine trop dure empêchera la gaine de se plier facilement et transmettra des vibrations perceptibles au levier de commande. La gaine en vinyle est naturellement lubrifiée pour faciliter le glissement du fil. Tous les câbles sont fabriqués en vinyle (PVC) similaire, avec de légères variations de dureté.

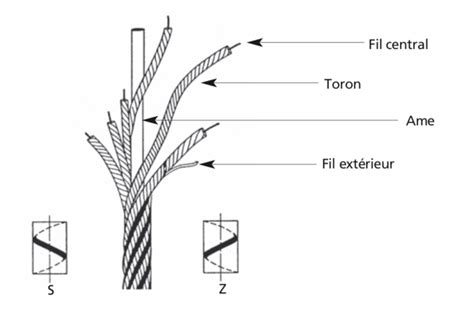

Le fil de commande interne est constitué de brins d'acier séparés (généralement en acier inoxydable) étroitement entrelacés. Il existe différentes épaisseurs, ainsi que différentes grosseurs de matériau et de tissage, mais le fil obtenu est toujours très résistant. Cette conception présente toutefois un inconvénient : le tissage transforme le fil en lame de scie dentelée, ce qui peut contribuer à l'usure. Les quatre temps modernes ont deux câbles d'accélérateur qui poussent et tirent simultanément, offrant une sécurité accrue en cas de défaillance de l'un des câbles.

Symptômes d'un Câble d'Accélérateur Défectueux

Un câble d’accélérateur défectueux peut être très dangereux. S’il ne fonctionne pas correctement, un câble d’accélérateur endommagé peut être la source de dangereuses conséquences. Le symptôme le plus fréquent provenant d’une anomalie dans la tringlerie d’accélérateur est un temps mort entre le moment où vous appuyez sur la pédale et la réponse du carburateur.

Les situations suivantes peuvent indiquer un problème avec le câble :

• Le câble est endommagé ou rompu : Cela se fait ressentir toujours avec un jeu anormal au niveau de votre pédale d’accélération. Si le câble se casse, votre pédale d’accélérateur ne pourra plus remonter et vous ne pourrez donc plus accélérer. Le véhicule perdra sa capacité à réagir aux commandes d'accélération.
• Le câble est mal réglé : Votre pédale est soit trop dure soit trop molle, ce qui rend l'accélération imprécise et inconfortable.
• Le régulateur de vitesse fonctionne mal : Dans les véhicules qui en sont équipés, le régulateur de vitesse est également relié au câble d’accélérateur. Si le câble est effiloché ou endommagé, le régulateur peut ne pas fonctionner correctement, entraînant des vitesses instables.
• Le véhicule avance "tout seul" dans certains cas extrêmes : Un câble cassé, déconnecté ou totalement détendu peut faire en sorte que la sélection revienne vers une position d’engagement, présentant un danger immédiat.

Si une partie visible du fil de commande intérieur est effilochée, cela peut provoquer le blocage de l'accélérateur ou de l'embrayage. Il doit être remplacé. L'usure de la doublure intérieure en nylon n'est pas visuellement observable, c'est donc un appel au jugement basé sur la sensation. Il n’est pas rare qu’un câble d’accélérateur présente des signes d’usure avec le temps et des contraintes constantes. Bien qu’il n’existe pas un nombre de kilomètres défini et un temps imparti à la durée de vie d’un câble d’accélérateur, savoir identifier la défaillance est primordial pour votre sécurité.

Remplacement et Réglage du Câble d'Accélérateur

Bien que vous puissiez acheter tous les composants individuels d'un câble et en fabriquer un vous-même, c'est une bien meilleure idée de simplement remplacer l'unité entière par un câble certifié et fabriqué par des professionnels. Le remplacement d’un câble d'accélérateur requiert de bonnes connaissances en mécanique automobile. Faute de quoi, il est recommandé de prendre rendez-vous auprès d’un professionnel.

Préparation et Sécurité

Avant toute intervention, stationnez le véhicule sur une surface plane, frein à main activé. Débranchez la batterie pour éviter tout court-circuit. Regroupez tous les outils nécessaires, notamment : jeu de clés, tournevis, pinces, un nouveau câble d'accélérateur, et le manuel du véhicule.

Procédure de Remplacement

1. Déconnexion du câble d'accélérateur (côté habitacle) : Reculez le siège conducteur au maximum pour accéder plus facilement aux pédales. Tirez sur l’embout du câble et décrochez le câble d'accélérateur en le passant par la fente de la pédale. Dans la plupart des cas, vous serez obligé de faire glisser le câble sur un trou oblong ou de vous servir d'un tournevis pour soulever le clip qui sert à la fixation de votre câble.
2. Accès au câble dans le compartiment moteur : Attachez une ficelle à l’extrémité du câble d'accélérateur puis suivez son cheminement. Déposez ensuite tous les éléments qui gênent l’accès au câble d'accélérateur. Si vous êtes en présence d'un clip de retenue, vous allez devoir utiliser à nouveau un tournevis.
3. Retrait du câble d'accélérateur : Déposez l’embout de gaine du tablier puis décrochez l’embout du câble du levier d’accélérateur. Déposez l’agrafe de fixation du câble. Une fois tous les éléments détachés, retirez complètement le câble d'accélérateur du véhicule.
4. Installation du nouveau câble : Reposez le câble d'accélérateur sur l’attache de maintien et l’agrafe de fixation. Attachez la ficelle à l’extrémité du câble puis tirez la ficelle pour passer le câble à travers le tablier. Bloquez l’embout de gaine dans le tablier. Reposez l’embout du câble sur le levier d’accélérateur.
5. Remontage et réglage : Il suffit de remonter tous les éléments que vous avez préalablement déposés dans le sens inverse de la dépose. Une fois le nouveau câble d'accélérateur posé, vous aurez sûrement besoin de le régler. Appuyez à fond sur la pédale d'accélérateur et bloquez-la. Ajustez la tension du câble pour qu'il n'y ait pas de jeu excessif, mais sans être trop tendu.

Réparation Temporaire

Si votre câble d’accélérateur est cassé, vous pouvez tenter une réparation provisoire en attendant le remplacement. Pour cela, vous allez devoir vous servir d'un fer à souder, d'étain, et de câble électrique souple (veillez à ce que ce dernier ne soit pas trop gros). Vous devrez ensuite faire la soudure d'une grande boule d'étain au niveau du bout de votre câble d'accélérateur pour le faire glisser à l'intérieur du boisseau. Cette méthode doit être employée uniquement de manière provisoire. Le système est bien, mais la boule n'est pas fixée, le câble peut donc bouger, non en traction, mais en poussée, ce qui est rarissime, le câble doit tjs être en traction. Le plus dur était fait, par l'intérieur j'ai enfilé le câble dans la gaine, et refixé le U à la pédale d'accélérateur. Il a fallu couper le câble pour le dégager de la roulette caoutchouc, qui sert à limiter les vibrations sur la pédale, il fallait récupérer cette roulette. Ensuite il faut passer le pince-câble, le choisir petit, et avec un trou qui accepte 2 brins de câble. N'ayant pas une confiance aveugle dans le pince-câble, il est recommandé de remettre de ce côté également de la colle 2 composants, pour que l'extrémité du câble ne s'effiloche pas, et que la vis de blocage du pince-câble ne se desserre pas.

Entretien du Câble d'Accélérateur

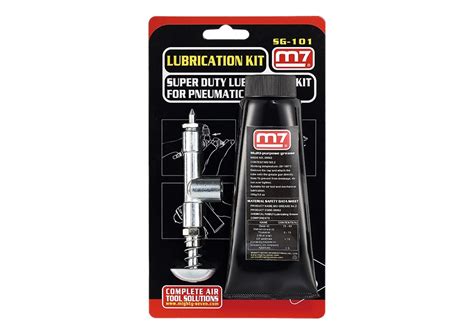

La lubrification des câbles est une tâche souvent négligée, mais elle est importante. Au fil du temps, la saleté et l'eau contaminent les câbles. La meilleure méthode pour lubrifier un câble est d'utiliser un lubrifiant spécialement conçu pour les câbles. Il se fixe à l'extrémité du boîtier d'un câble et alimente de force le lubrifiant dans le boîtier. Vous pouvez également utiliser le lubrifiant pour câble pour rincer le lubrifiant et le sable contaminés avec de l'huile de lubrification légère. Le WD40 est idéal pour réduire la friction dans un câble, mais il coagule et attire la saleté. Un lubrifiant spécialement conçu pour les câbles est préférable.

Lors du passage d'un câble neuf, il est préférable de le maintenir aussi droit que possible. Les courbures du câble créent une traînée. La meilleure stratégie consiste à acheminer le nouveau câble sur le même trajet que l'ancien. Le fil de commande interne exposé aux extrémités d'un câble est la partie la plus susceptible d'être endommagée. Soyez délicat lors de l'assemblage du tube/gaine d'accélérateur et du levier/perche d'embrayage. Assurez-vous que les protections en caoutchouc sont en place pour bloquer les débris. Ajustez le jeu souhaité (juste un léger jeu) à l'aide des régleurs en ligne. Vérifiez le passage du câble en tournant les barres d'une butée à l'autre.

Les câbles ne s'étirent pas. Si vous devez réajuster le jeu libre, cela est dû à la dilatation thermique ou à l'usure ailleurs. Sur le câble d'embrayage, il est possible d'avoir trois régleurs différents: un régleur en ligne près de chaque extrémité du câble et un intégré dans la perche.

Le Câble Inverseur sur une Voiture Sans Permis (VSP)

Si la mécanique d’une voiture sans permis est souvent robuste, certains organes ne tiennent parfois qu’à… un câble. C’est exactement le cas du câble inverseur : un petit élément, mais un gros point de faiblesse sur de nombreux modèles.

Qu'est-ce qu'un Pont Inverseur sur une VSP ?

Sur une voiture sans permis, le pont inverseur désigne la boîte de vitesse (au sens “transmission”) : c’est lui qui reçoit le mouvement du moteur et le transmet aux roues, en permettant d’inverser le sens pour la marche arrière. Dans la majorité des cas, le pont inverseur regroupe notamment : un arbre d’entrée (réception du mouvement), des engrenages (dont ceux de marche arrière), le différentiel (répartition aux roues), des roulements, joints SPI et une lubrification par huile de transmission.

Pour choisir une boîte/pont compatible avec votre modèle, il est essentiel de se référer aux spécifications du fabricant.

Commande Mécanique par Câble vs Commande "Électronique"

Selon les générations de VSP, la commande de sélection peut être :

• Mécanique : Un câble inverseur relie le levier au sélecteur sur le pont (cas le plus fréquent).
• Assistée/électronique : Sur certains modèles (souvent associés à des versions plus récentes type DCI/HDI selon marques), la sélection peut intégrer plus de capteurs/contacteurs et une logique de sécurité (sans pour autant exclure totalement des liaisons mécaniques selon configurations).

Dans tous les cas, un symptôme d’inverseur ne se limite pas au câble : il faut aussi garder en tête les contacteurs (N/R/D) et le capteur de vitesse présents autour du pont.

Rôle du Câble Inverseur sur une VSP

Le câble inverseur est l’organe mécanique qui relie : le levier de sélection dans l’habitacle (N / D / R selon modèles) au sélecteur directement sur le pont inverseur. Concrètement, quand vous passez la marche avant ou arrière, le câble déplace le sélecteur sur le pont inverseur. Si la tension est mauvaise (trop détendue, trop tendue, câble mal accroché), l’engagement se fait mal : ça force, ça accroche, ou ça ne tient pas la position.

Le réglage est crucial pour le bon fonctionnement de la transmission. Un câble usé, détendu ou mal réglé peut provoquer des difficultés à engager la marche avant/arrière, empêcher de tenir le point mort… et aller jusqu’à immobiliser la VSP.

Symptômes d’un Câble Inverseur Usé ou Mal Réglé

Un câble inverseur défaillant est l’une des causes principales des soucis d’engagement (D/R) et du point mort instable. Voici les symptômes les plus fréquents :

Pour les modèles concernés par un contacteur, la pièce peut être spécifique au contacteur de levier inverseur. Et côté pont inverseur, certains modèles utilisent un capteur de vitesse / transmetteur compteur.

Avant de Toucher au Câble Inverseur : Sécurité et Prérequis

Il est fortement déconseillé de rouler avec un câble inverseur mal réglé. Un mauvais réglage peut provoquer un semi-engagement (usure accélérée) et, dans certains cas, un comportement dangereux (avance/recul non maîtrisé). Le bon réflexe : contrôle + réglage rapidement.

Avant toute intervention, assurez-vous des points suivants :

• VSP sur sol plat, frein de parking serré, roues calées.
• Moteur froid si vous intervenez près du pont/variateur.
• Déconnexion batterie recommandée avant toute intervention autour du pont (présence de capteurs/contacteurs) : débrancher d’abord la borne négative (-), puis la borne positive (+) si nécessaire.
• Si accès sous le véhicule : chandelles obligatoires (évitez le cric seul).

Le réglage du câble inverseur est un contrôle à faire à chaque entretien. Un bon réglage évite l’usure prématurée… et les mauvaises surprises.

Réglage du Câble Inverseur : Le Point Crucial

Le réglage du câble inverseur est un point crucial et trop souvent négligé.

Objectif du Réglage

Un bon réglage doit permettre :

• Un verrouillage propre sur chaque position (N / D / R).
• L’absence de “semi-engagement” au point mort.
• Un passage des vitesses sans contrainte excessive sur le levier.

Sur certains modèles Microcar / Ligier, il est recommandé de viser un léger jeu (environ 1 mm de débattement au levier, selon configuration) : assez pour ne pas être en contrainte permanente, mais pas au point de perdre le cran.

Outillage Utile

Selon le modèle, vous pourriez avoir besoin de :

• Clés (souvent 13 mm pour contre-écrou/tendeur).
• Pince / tournevis plat (agrafes, clips, guidage).
• Lampe frontale (accès sous caisse).
• Cric + chandelles (si réglage sous le véhicule).

Procédure de Réglage (Méthode Générale : Aixam / Bellier / Chatenet…)

Sur beaucoup de VSP, l’ajustement se fait au niveau du pont inverseur via un écrou de réglage (ou système équivalent).

1. Mettre le levier en marche avant (D) : C’est souvent la position où la tension est la plus “naturelle”.
2. Au niveau du pont inverseur, desserrer le contre-écrou de réglage.
3. Ajuster la tension pour que l’accrochage de la position sur le pont corresponde à la position du levier (sans forcer).
4. Resserrer et vérifier le passage N → D → N → R plusieurs fois.
5. Contrôler que le point mort est bien stable (pas de broutage/tentative d’avancer).

Puis régler la marche arrière (R) :

1. Passer le levier en marche arrière (R).
2. Vérifier que le pont inverseur est bien sur son cran R (pas “entre deux”).
3. Refaire un micro-ajustement si nécessaire, puis resserrer le contre-écrou.

Réglage Spécifique Microcar / Ligier

Sur plusieurs modèles Ligier/Microcar, l’ajustement se fait via des molettes de réglage situées sous le véhicule, à la sortie du cache/protection, au niveau du passage du câble.

Points importants :

• Assurez-vous que le câble est bien positionné dans le levier sélecteur (clippage/accroche).
• L’ajustement doit faire correspondre le début de l’accrochage de la vitesse avec le début du “bossage”/cran du levier (Marche AV/AR).
• Visez un léger jeu (ordre de grandeur ~1 mm sur certains montages) plutôt qu’une tension “à bloc”.

Le levier inverseur Ligier/Microcar est un exemple de pièce liée à la commande.

Remplacement du Câble Inverseur

Le remplacement dépend énormément du modèle. Sur certains véhicules, l’accès est simple. Sur d’autres, il faut prévoir plus de dépose autour de la transmission.

Accès Difficile sur Certains Modèles

Sur certains modèles (notamment Ligier / Microcar), l’accès au pont inverseur peut nécessiter :

• De soutenir le moteur (selon la configuration et les supports).
• De déposer la poulie réceptrice du variateur (variateur côté boîte) pour libérer l’accès.
• De débrancher le connecteur de la prise tachymétrique / capteur de vitesse si elle gêne (selon montage).

Les pièces liées au variateur incluent les courroies & variateurs, et selon le besoin, un variateur d’occasion peut être envisagé.

Dépose Complète du Pont Inverseur

La dépose complète du pont inverseur est une opération plus lourde (transmissions, triangles, etc.). Dans ce cas, des outils spécifiques peuvent être nécessaires (ex. arrache-rotule pour désaccoupler certains éléments de suspension). Si vous n’êtes pas équipé, un garage spécialisé VSP reste la solution la plus sûre.

Trouver le Bon Câble Inverseur pour Votre Voiture Sans Permis

Il existe des câbles différents selon :

• La marque (Ligier, Microcar, Aixam, Chatenet, Bellier…).
• Le modèle et l’année.
• Et surtout la fonction : câble marche avant ou câble marche arrière (souvent distincts).

Le plus fiable est d'identifier votre véhicule via la carte grise / numéro de série dans un sélecteur de pièces, pour éviter toute erreur de compatibilité.

Vidange et Huile du Pont Inverseur

Le pont inverseur fonctionne avec une huile de transmission. Une vidange périodique (selon préconisations) contribue à préserver engrenages et roulements, surtout si la boîte a été sollicitée (réglage approximatif, passages forcés, etc.). Il est important d'utiliser l'huile appropriée, comme l'huile 75W-80 ou 80W-90 pour boîte / pont inverseur.

Câbles Mécaniques vs Systèmes Hydrauliques : Une Comparaison

Les systèmes hydrauliques ajustent et compensent naturellement l'expansion thermique, ce qui peut être très pratique. Bien que les commandes de freins hydrauliques soient beaucoup plus précises que les commandes par câble, un embrayage actionné par câble permet un contrôle plus précis qu'un hydraulique. Avec la connexion mécanique directe d'un câble, l'embrayage peut être affiné avec plus de précision. Un embrayage hydraulique enregistre les disques d'embrayage et compense les abus mais est plus vague.

La défaillance des câbles peut entraîner la perte de contrôle d'un véhicule, donc tous les câbles doivent répondre aux normes internationales de durabilité et de résistance.
