Comprendre et Régler le Carburateur d'une Débroussailleuse Racing : Un Guide Détaillé

La débroussailleuse, outil essentiel pour l'entretien des espaces verts, tire sa puissance d'un moteur thermique dont le bon fonctionnement repose en grande partie sur le carburateur. Cette pièce maîtresse, bien que parfois complexe à appréhender, est fondamentale pour la performance et la durabilité de l'appareil. Cet article vise à démythifier le rôle et le réglage du carburateur d'une débroussailleuse, en particulier les modèles "racing" ou de haute performance, en s'appuyant sur les principes fondamentaux de la carburation.

Le Carburateur : Le Cœur du Moteur Thermique

La carburation d’un moteur de débroussailleuse thermique consiste à fabriquer un mélange détonnant capable d’exploser dans la chambre de combustion. Ce mélange, composé d'air et de carburant, est l'élément vital qui permet au moteur de fonctionner. Sans le carburateur, rien ne peut fonctionner dans un moteur à essence.

Rôle Essentiel et Principe de Fonctionnement

Le rôle du carburateur est essentiel car il permet le mélange air-essence. C’est ce même mélange qui explose dans la chambre de combustion permettant au moteur de fonctionner. Le principe de fonctionnement de cette pièce est assez simple : le gicleur du carburateur répartit le carburant lorsqu’il rentre dans le moteur. L’essence est ensuite mélangée à l’air aspiré par dépression du moteur, ce qui provoque l’explosion qui fait fonctionner le moteur.

La Spécificité des Carburateurs à Membrane

La spécificité du carburateur de la débroussailleuse est de pouvoir fonctionner dans toutes les positions. C’est pourquoi le carburateur employé est un carburateur à membrane ou à compensateur. La membrane est une pièce en caoutchouc qui maintient la pression de carburant dans le carburateur afin d’éviter tout désamorçage. Le mouvement de la membrane est provoqué par le piston du moteur. Lorsque ce dernier aspire et souffle, l’air est évacué par le trou d’admission. Puis l’air est guidé par la pipe du carburateur pour arriver enfin jusqu’à la membrane située contre le carburateur à la sortie du trou d’admission. L’air fait alors bouger la membrane qui, par effet pompe, aspire l’essence du carburant pour la renvoyer vers le moteur.

Une pompette à carburant, en forme de bulle en plastique souple transparent, sert à mettre le carburateur à membrane en pression avant le lancement de la machine. Avant de redémarrer votre débroussailleuse, vous pouvez utiliser cette pompe en plastique souple transparent, située sur le dessus du carburateur, afin de mettre la membrane sous pression et faciliter le démarrage.

Carburateurs 2 Temps et 4 Temps

Le moteur de la débroussailleuse thermique peut être alimenté par un mélange essence/huile (2 temps) ou par de l’essence pure (4 temps). La débroussailleuse à 2 temps est plus légère que la 4 temps et demande moins d’entretien. Sa puissance reste néanmoins suffisante pour effectuer tous types de travaux d’entretien de jardin. C’est pourquoi il s’agit du modèle le plus répandu. Le fonctionnement du carburateur reste le même pour les deux types de débroussilleuses. Attention à ne pas confondre le mélange deux temps utilisé comme carburant et le mélange air + carburant fabriqué par le carburateur. Le carburant utilisé pour le modèle RAC42PB-2 est un mélange d’essence sans plomb et d’un lubrifiant agréé. En cas de mélange d’essence avec de l’huile pour moteur à deux temps, il est impératif d'utiliser exclusivement de l’essence qui ne contienne pas d’ÉTHANOL ou de MÉTHANOL (types d’alcools).

Les Réglages du Carburateur : Ajuster la Performance

Les réglages du carburateur sont une opération relativement délicate, mais assez simple à effectuer en respectant la méthode préconisée par le constructeur. Il est important de bien écouter le son du moteur pour que le réglage soit équilibré et garantir ainsi le bon fonctionnement de votre appareil. En tournant les vis de richesse et de ralenti, vous aidez le moteur de votre débroussailleuse à retrouver un régime régulier.

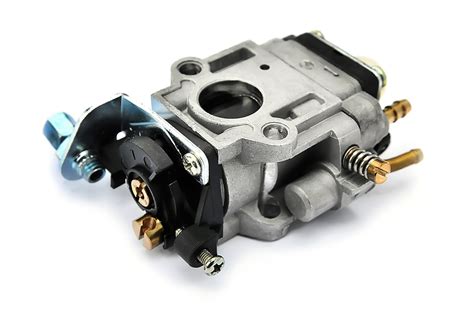

Localisation des Vis de Réglage

Le carburateur se trouve sur le côté de la débroussailleuse. Il est généralement protégé par un cache en plastique démontable. Les vis de richesse sont situées sous ce cache et sont accessibles sans démonter le cache de protection. Elles sont reconnaissables grâce au marquage L (Low = bas) et H (High = haut). La vis de ralenti est plus discrète et se trouve à proximité des vis de richesse. Ces vis sont parfois également appelées pointeaux.

Les deux vis H et L permettent de régler la quantité de mélange air-carburant à délivrer dans la chambre de combustion. La vis de richesse L permet de régler le carburateur lorsque le moteur fonctionne à bas régime. L’autre, la H, sert à effectuer le réglage à plein régime. La dernière vis, la vis de ralenti, sert pour le réglage du carburateur lorsque la débroussailleuse est au ralenti.

Étapes Générales du Réglage

En règle générale, on part de la position neutre où les deux vis de richesse H et L sont mises à zéro, c’est-à-dire serrées sans blocage. Bien avant d’entreprendre un réglage de carburateur de débroussailleuse, examinons la fonction de ce composant. Le carburateur sert à mélanger l'air et le carburant dans des proportions spécifiques avant de les envoyer au moteur. Avant d’entamer tout réglage, il faut s’assurer que le filtre à air est propre ou récent, car l’air admis par le carburateur est dépoussiéré grâce au filtre à air avant d’arriver au carburateur.

Pour avoir le bon réglage des vis de richesse et de la vis de ralenti de votre débroussailleuse, commencez par vous assurer que l’appareil est bien sur une surface plane avec le carburateur en face de vous, et que les vis L et H sont visibles. Munissez-vous d’un tournevis plat pour mettre les vis L et H en position neutre, ou pour les desserrer au maximum. Marquez votre tournevis afin de pouvoir compter le nombre de tours. Dévisser chaque vis de 2 tours et demi chacune est un bon point de départ. Démarrez la débroussailleuse et finissez d’affiner le réglage à l’oreille. Laissez tourner le moteur quelques minutes afin de bien comprendre les symptômes.

Réglage de la Reprise (Vis L)

Le réglage de la reprise est crucial pour la transition entre le ralenti et l'accélération.

• Moteur cale sans avoir accéléré : Cela signifie qu’il s’étouffe en raison du manque de carburant dans le mélange air+carburant. Le mélange est trop pauvre, il faut dévisser davantage la vis L pour l’enrichir.
• Moteur accélère, mais cale : Cela signifie qu’il se noie en raison d’un excès de carburant dans le mélange air+carburant. Le mélange est trop riche, il faut revisser la vis L pour l’appauvrir.Procédez ensuite au réglage de la vis L afin que le moteur ne cale pas entre le ralenti et l’accélération. Tournez la vis L dans le sens des aiguilles d'une montre pour appauvrir le mélange et dans le sens inverse pour l'enrichir.

Réglage du Régime Moteur (Vis H)

Pour le réglage de la vis H, mettez la débroussailleuse à plein régime. Le moteur doit atteindre son régime maximal sans toutefois s’emballer en agissant sur la vis H. Votre débroussailleuse doit produire un bruit régulier, le moteur ne doit pas s’emballer et vous devriez entendre un son ni trop aigu, ni trop pétaradant. Accélérez à plein régime pour écouter le son du moteur. Tournez la vis H dans le sens des aiguilles d'une montre pour appauvrir le mélange de la débroussailleuse. Le bruit du moteur devient plus aigu et rapide. Au contraire, si vous tournez dans le sens inverse, le mélange s’enrichit. Le son devient alors plus grave et lent.

Avertissement : Le réglage des vis de richesse doit être précis. Si la vis H est trop fermée, le mélange air-essence sera moins riche en huile, le risque de surchauffe moteur sera donc plus important. La débroussailleuse RAC42PB-2 a une vitesse maximale de l’appareil de 8 000 min-1 et une vitesse centrifuge de 3 800 min-1.

Réglage du Ralenti (Vis de Ralenti)

Finissez avec le réglage du ralenti. Une vis de butée du papillon des gaz permet de régler l’ouverture de celui-ci afin que le moteur tourne au ralenti. Pour régler le ralenti d’une débroussailleuse, localisez la vis de ralenti sur le côté du carburateur. Démarrez le moteur et laissez-le chauffer pendant quelques minutes pour atteindre la température de fonctionnement. À l’aide d’un tournevis, tournez lentement la vis de ralenti dans le sens des aiguilles d'une montre pour augmenter le régime moteur ou dans le sens inverse pour diminuer le régime. L'objectif est d'obtenir un régime stable où la débroussailleuse tourne sans caler pendant les moments de repos. Lorsque votre appareil est au ralenti, il doit ronronner, le moteur doit tourner sans s’emballer. Pour le vérifier, accélérez légèrement. La vitesse en cours d’arrêt de l’appareil est de 3 000 min-1.

Diagnostic des Problèmes de Carburateur

Les anomalies liées à votre équipement peuvent être le résultat d’un mauvais réglage de votre carburateur. Une débroussailleuse qui tourne mal peut avoir un mauvais réglage de carburateur qu’il est possible de diagnostiquer en observant l’état de la bougie.

Symptômes d'un Mauvais Réglage

• La débroussailleuse cale sans raison apparente ou le moteur tourne à plein régime tout le temps : Cela signifie que le carburateur est mal réglé. Un mauvais réglage peut altérer le bon fonctionnement et la durée de vie de votre appareil, il est donc important de veiller à ce que les vis de richesse et ralenti soient réglées correctement lorsque vous utilisez votre appareil.
• Moteur qui broute, pétarade, cale ou manque de puissance : Il est peut-être temps de régler le carburateur.
• Débroussailleuse fume bleue ou noire : Le mélange huile-essence est probablement trop riche.
• Consommation d’essence en excès : Cela veut peut-être dire que le carburateur est réglé pour un mélange trop riche en carburant.
• Problème de moteur qui cale : Peut aussi être causé par des pointeaux (vis H et L) en mauvais état.
• Variations de température : Les variations de température dans votre environnement peuvent affecter le mélange air-carburant. Il se décompose sous la chaleur ou se fige lorsqu’il fait froid.

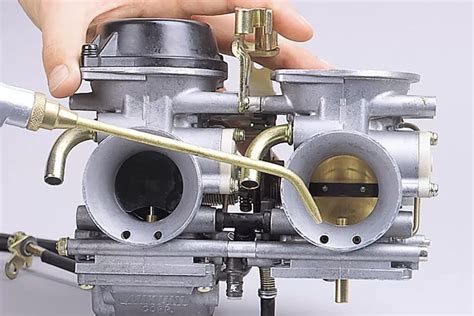

L'Encrassement du Carburateur

Il peut arriver que le carburateur d’une débroussailleuse s’encrasse. C’est un appareil utilisé en extérieur, dans un environnement poussiéreux, donc, même bien entretenu, certaines particules volatiles peuvent venir se déposer dans les pièces mécaniques de la débroussailleuse. Cela ne signifie pas pour autant que votre machine est bonne à jeter. En général, il suffit d’un bon nettoyage des filtres et du carburateur pour la remettre en état de route. Nous vous conseillons de procéder à ce genre d’opération de façon régulière, sans attendre la panne ! La poussière accumulée dans le filtre à air réduit l’efficacité de l’appareil, augmente la consommation du carburant et permet aux particules abrasives d’entrer dans le moteur. Changez le filtre à air aussi souvent que nécessaire et le maintenir propre. Le filtre à air est inclus dans les pièces détachées débroussailleuses.

Que Faire si le Carburateur n'est Pas Réparable ?

Après avoir démonté, nettoyé et pris le temps de tester le carburateur, si vous vous rendez compte qu’il n’est pas réparable, ne jetez pas votre appareil, car la pièce peut être remplacée. Pour cela, il suffit de la démonter et de la remplacer par un modèle compatible avec votre appareil.

Entretien et Sécurité

Un bon entretien de votre débroussailleuse, y compris de son carburateur, est essentiel pour garantir sa longévité et votre sécurité.

Consignes de Sécurité Essentielles

• Éteignez toujours la machine et assurez-vous que l’élément coupant ait complètement cessé de fonctionner avant de nettoyer, enlever ou ajuster la lame.
• Ne transformez jamais cet outil de quelque façon que ce soit. L’utilisation incorrecte de cet outil peut causer de graves, voire de fatales blessures.
• N’ouvrez pas le réservoir du carburant lorsque l’appareil est en marche.
• Ne mettez pas l’appareil en marche et n’utilisez pas l’outil dans une pièce ou un bâtiment fermé. Les émanations provenant du pot d’échappement contiennent du monoxyde de carbone extrêmement dangereux pour la santé.
• Ne touchez pas la bobine de fil en nylon ou la lame lorsque l’appareil est en marche.
• Protégez la lame en métal de façon appropriée lors du transport ou du rangement. L’appareil doit être éteint lors de son déplacement d’une aire de travail à l’autre.
• Lorsque l’appareil est arrêté, le silencieux est toujours chaud. Ne touchez pas les parties encore chaudes de l’appareil telles que le silencieux.
• L'utilisateur devra toujours protéger ses pieds, ses jambes, ses yeux, son visage et ses oreilles des objets pouvant être projetés.
• Respectez la zone de danger : aucune personne, à l’exception de l’utilisateur, n’est autorisée à se trouver dans un rayon de 15 mètres. Les personnes se trouvant dans la zone à risque doivent protéger leurs yeux contre la projection d’objets.
• N'utilisez pas la débroussailleuse pour couper les arbres. Ne coupez pas avec une lame en métal émoussée, fissurée ou endommagée. Avant de couper les pousses, vérifiez qu’il n’existe pas d’obstacles tels que rochers.

Vérifications Avant Utilisation

Avant toute manipulation, vérifiez les points suivants :

• Vérifiez les boulons, écrous et embouts manquants.
• Vérifiez que le filtre à air n’est pas sale. Nettoyez le filtre à air, etc. avant toute manipulation.
• Vérifiez que la protection est en place.
• Vérifiez les possibles fuites.

Rangement Prolongé

Pour un rangement prolongé, suivez ces étapes :

• Examinez, nettoyez et faites réparer l’appareil si nécessaire.
• Videz le réservoir.
• Mettez l’appareil en marche afin de consommer tout le carburant restant.
• Retirez la bougie et versez une cuillerée à café d’huile pour moteur propre dans la cavité.
• Rangez l’appareil dans un local fermé à clé et bien ventilé. N’installez jamais l’appareil dans les endroits où des vapeurs de carburant risquent d’entrer en contact avec une flamme dégagée par un chauffe-eau ou un four, etc.

Conseils Additionnels et Erreurs Courantes

Le réglage d’un carburateur est sans doute l’une des tâches les plus ardues qui soient sur une débroussailleuse. Si vous êtes débutant dans les travaux de bricolage, il est conseillé de se faire assister par un professionnel pour éviter tout problème. Sur certains appareils haut de gamme, vous pourrez avoir des messages qui s’affichent sur un écran.

Pourquoi ma débroussailleuse cale ?

Si votre débroussailleuse cale sans raison apparente ou que le moteur tourne à plein régime tout le temps, cela signifie que le carburateur est mal réglé. Une débroussailleuse qui tourne mal peut avoir un mauvais réglage de carburateur.

Carburateurs "Racing" et leurs Particularités

L'expression "carburateur racing" fait souvent référence à des carburateurs conçus pour optimiser la performance d'un moteur, permettant des réglages plus fins et une meilleure réponse à l'accélération. Certains modèles peuvent avoir une seule vis de réglage, ce qui suggère un carburateur à circuits dépendants, simplifiant l'ajustement mais nécessitant une oreille attentive pour un réglage précis.

Tester sur le Terrain

Après avoir réglé le carburateur d’une débroussailleuse, le moment est venu de la tester sur le terrain. Démarrez votre machine pour couper l’herbe, les bordures de pelouse ou les broussailles de votre jardin. Si le moteur broute ou manque de puissance, armez-vous à nouveau de votre tournevis. Mais attention : faites de petits ajustements au niveau des vis en ouvrant bien l’oreille ! Le son du moteur vous indiquera lorsque vous serez sur le bon chemin. D’autres symptômes doivent également vous alerter : la fumée, une surchauffe ou une sous-performance. Avant de commencer le paramétrage, notez les positions initiales des vis.

Le réglage d’un carburateur de débroussailleuse n’a plus de secrets pour vous. Le principe de réglage du carburateur, parfois appelé simplement "carbu", sera le même que vous ayez une débroussailleuse Stihl ou Husqvarna, ou même que si vous réglez le carburateur d'une tronçonneuse ou une tondeuse.
