Fonctionnement et Entretien du Carburateur Briggs & Stratton : Un Guide Complet

Comprendre la position du ressort dans un carburateur Briggs & Stratton est crucial pour optimiser les performances de votre moteur. Des erreurs d’installation ou des négligences peuvent entraîner une consommation excessive de carburant ou une panne. Alors, comment repérer et ajuster correctement cet élément essentiel ? Ce guide détaillé explore le fonctionnement du carburateur, la localisation précise du ressort, ainsi que des conseils pratiques pour son remplacement et son entretien, afin d'assurer la longévité et l'efficacité de votre équipement.

Le Carburateur Briggs & Stratton : Chef d'Orchestre de l'Alimentation Moteur

Le carburateur Briggs & Stratton joue un rôle majeur dans l’alimentation du moteur. Sa mission est de mélanger l’air et le carburant dans les bonnes proportions afin d’assurer une combustion optimale. Si le mélange est trop riche en essence ou trop pauvre en air, le moteur peut caler, surchauffer ou perdre en puissance. Un carburateur encrassé ou un ressort mal positionné peut causer des ratés d’allumage, des pertes de puissance ou des difficultés de démarrage. Il est recommandé de nettoyer régulièrement le carburateur et de vérifier la tension du ressort pour éviter tout dysfonctionnement. Un entretien préventif assure une meilleure longévité du moteur et réduit la consommation de carburant.

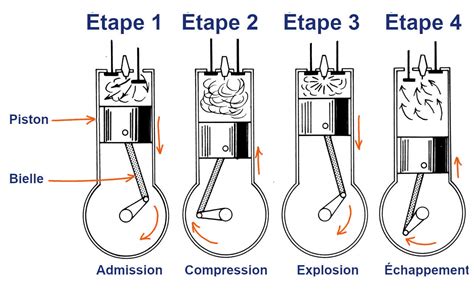

Le fonctionnement d'un moteur à 4 temps, tel que ceux produits par Briggs & Stratton, repose sur un cycle précis de quatre étapes pour maximiser la puissance de vos tondeuses à gazon et de vos équipements d'extérieur.

• Étape 1 : Course d'admission. Lors de la course d'admission, l'air et le carburant sont filtrés par le carburateur dans le piston lorsque la soupape d'admission s'ouvre. La soupape se ferme, coupant la liaison air-carburant, lorsque le piston atteint la fin de sa course.
• Étape 2 : La course de compression. Maintenant que le carburant se trouve dans la chambre de compression, le moteur maximise la puissance qu'il va créer en comprimant ce carburant dans un espace plus petit. Le piston tourne à nouveau vers le haut, emprisonnant le mélange air-carburant entre le piston et la culasse. Les moteurs Briggs & Stratton sont conçus pour être efficaces en maximisant la compression au cours de cette étape du processus du moteur à 4 temps.
• Étape 3 : Le Power Stroke. Maintenant que le mélange air-carburant est comprimé, il est temps d'ajouter une étincelle. La bobine d'allumage crée une haute tension qui est déchargée dans la chambre par la bougie d'allumage. Une fois le mélange air-carburant allumé, l'air chaud pousse le piston vers le bas du cylindre.
• Étape 4 : La course d'échappement. La dernière étape de ce processus de moteur à 4 temps est la course d'échappement. La soupape d'échappement s'ouvre lorsque le piston pousse les gaz usés hors de la chambre. Une fois cette opération terminée, la soupape d'échappement se ferme et la soupape d'admission s'ouvre pour recommencer le processus. Chaque répétition du cycle nécessite deux rotations du vilebrequin. Lors de la phase d'accélération, le volant d'inertie est poussé, et l'élan et l'inertie qui en découlent le maintiennent en mouvement entre les coups de moteur.

Le Rôle Crucial du Ressort du Carburateur

Le ressort du carburateur est directement relié au système de régulation mécanique, aussi appelé gouverneur. Il contrôle l’ouverture du papillon des gaz en fonction de la charge appliquée au moteur. Quand la charge augmente, le ressort compense en maintenant un apport suffisant en carburant et en air. À l’inverse, lors des périodes de faible charge, il permet de réduire le régime moteur.

Localisation Précise du Ressort

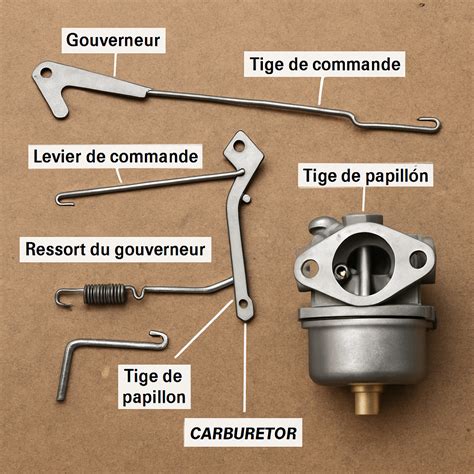

Le ressort du carburateur Briggs & Stratton se situe généralement sur le côté du carburateur, relié au levier du papillon des gaz. Il est fixé entre ce levier et le système de régulation, appelé gouverneur. Cette disposition permet au ressort de maintenir la tension nécessaire pour ajuster l’ouverture du papillon en fonction de la charge du moteur. Le ressort est attaché d’un côté au levier du carburateur et de l’autre à une tige reliée au gouverneur mécanique. Ce système de régulation ajuste automatiquement le régime moteur. Quand la charge augmente, le gouverneur tire sur la tige, et le ressort équilibre cette action en maintenant la bonne ouverture du papillon.

La localisation exacte du ressort peut légèrement varier selon les séries de moteurs Briggs & Stratton. Sur certains modèles, il est placé juste au-dessus du carburateur, tandis que sur d’autres, il est situé sur le côté ou à l’arrière. Dans tous les cas, il reste relié directement au levier de commande des gaz.

Diagnostic des Problèmes Liés au Ressort

Un ressort de carburateur usé ou détendu peut provoquer un régime moteur instable, des à-coups lors de l’accélération ou encore des difficultés de démarrage. Si le moteur cale fréquemment ou tourne trop vite sans charge, cela peut indiquer que le ressort n’exerce plus la tension correcte sur le papillon des gaz.

Pour diagnostiquer l’état du ressort, commencez par une inspection visuelle. Vérifiez qu’il n’est pas déformé, rouillé ou trop détendu. Comparez sa tension avec celle d’un ressort neuf si possible. Une fois le moteur démarré, observez la réaction du carburateur et du papillon des gaz. Le régime doit rester stable, même en cas de variation de charge. Si le moteur accélère et ralentit de façon irrégulière, le ressort ne joue plus correctement son rôle de régulation.

La Tringlerie du Carburateur Briggs & Stratton : Un Ensemble Essentiel

Le moteur d’une tondeuse ou d’un outil de jardin motorisé repose sur des détails mécaniques souvent discrets mais essentiels. Parmi eux, le schéma de la tringlerie du carburateur Briggs et Stratton est l’un des points de repère les plus précieux pour assurer un fonctionnement fluide et régulier.

Lorsque la tringlerie est correctement montée et réglée, le moteur offre une réponse optimale à l’accélération, un ralenti stable et une consommation d’essence maîtrisée. À l’inverse, un montage erroné ou un ressort mal positionné peut rapidement transformer l’entretien du jardin en casse-tête mécanique.

Comprendre la Tringlerie

La tringlerie du carburateur est l’ensemble des petites tiges, leviers et ressorts qui assurent la liaison entre le régulateur et le papillon des gaz. Leur rôle est de maintenir l’équilibre parfait entre l’arrivée d’air et l’injection d’essence. C’est ce réglage subtil qui permet au moteur d’offrir puissance et régularité.

Dans un moteur Briggs & Stratton, la tringlerie agit comme un véritable chef d’orchestre mécanique : elle synchronise l’ouverture du papillon avec la demande de puissance du moteur. Un schéma détaillé devient alors indispensable pour comprendre la position exacte de chaque pièce.

Pourquoi le Schéma est Essentiel

Un schéma clair de la tringlerie ne sert pas seulement aux mécaniciens aguerris. Il permet aussi au jardinier passionné ou au bricoleur du dimanche d’identifier rapidement les ressorts, leviers et points de fixation. Il devient incontournable lors d’un démontage pour un nettoyage ou un remplacement de pièce. Grâce à lui, vous évitez les erreurs classiques comme l’inversion d’un ressort ou l’oubli d’une liaison. Enfin, le schéma aide aussi à diagnostiquer un problème de démarrage difficile, de ralenti instable ou de perte de puissance.

Étapes Clés pour Interpréter le Schéma de Tringlerie

Pour tirer pleinement parti d’un schéma, il est conseillé de procéder avec méthode :

1. Identifier visuellement les ressorts principaux qui assurent la tension entre le régulateur et le carburateur.
2. Repérer les leviers et papillons qui contrôlent l’ouverture selon la vitesse du moteur.
3. Vérifier la bonne connexion entre le boîtier d’air, la commande de gaz et le carburateur.

Une fois ces points vérifiés, la lecture d’un schéma de tringlerie carburateur Briggs et Stratton devient beaucoup plus intuitive. Chaque élément retrouve sa logique mécanique, et il est alors plus simple de comprendre le rôle des ressorts, des leviers et du papillon des gaz dans l’équilibre général du moteur. Cette méthode structurée évite les erreurs de remontage et garantit un fonctionnement régulier, indispensable pour profiter d’un jardin soigné et harmonieux.

Procédures de Démontage, Nettoyage et Remontage du Carburateur

Si les réglages de base ne permettent pas de résoudre les problèmes de votre petit moteur ou d'améliorer les performances de votre tondeuse à gazon ou de votre équipement motorisé d'extérieur, la reconstruction du carburateur peut s'avérer nécessaire.

AVERTISSEMENT : Lisez toujours le(s) manuel(s) du moteur et de l'équipement avant de démarrer, d'utiliser ou d'entretenir votre moteur ou votre équipement afin d'éviter toute blessure ou tout dommage matériel. Le carburant et ses vapeurs sont extrêmement inflammables et explosifs. Consultez un concessionnaire agréé ou contactez Briggs & Stratton si vous n'êtes pas sûr d'une procédure ou si vous avez des questions supplémentaires.

Étapes Préliminaires et Démontage

1. Sécurité : Assurez-vous que le moteur est éteint et refroidi. Débranchez le fil de la bougie d'allumage et éloignez-le de la bougie. Fermez le robinet de carburant situé à la base du réservoir. Munissez-vous d’un tournevis et d’une pince fine. Travaillez dans un espace propre afin de ne pas introduire d’impuretés dans le carburateur.
2. Préparation : Certains carburateurs contiennent un dispositif électrique à la base de la cuvette pour contrôler la postcombustion. Préparez une cuvette propre pour recueillir les gouttes de carburant et ranger les petites pièces, car votre carburateur contient une petite quantité de carburant.
3. Démonter le filtre à air : Démontez le filtre à air. Si le filtre est obstrué, remplacez-le ou nettoyez-le selon les instructions du fabricant.
4. Débrancher le réservoir d'essence : Débranchez le réservoir d’essence. Pour cela, retirez le circlips à l’aide d’une pince puis récupérez le carburant dans un autre récipient.
5. Déposer la tringlerie du régime moteur : Déposez la tringlerie du régime moteur en déposant le guide de maintien ainsi que le côté fixé au carburateur.
6. Déconnecter la masse moteur : Débranchez la masse moteur. Il s’agit du petit câble transparent.
7. Déposer la boîte à air (partie 1/2) : Déposez les deux fixations de la boîte à air à l’aide d’une douille et d’un cliquet de 8mm.
8. Déposer la boîte à air (partie 2/2) : Retirez la boîte à air en tirant légèrement dessus. Il sera nécessaire de débrancher la durite de recyclage des gaz (bleue).
9. Déposer la tringlerie du carburateur (partie 1/2) : Débranchez la tringlerie de commande du carburateur ainsi que le petit ressort. Soyez très délicat afin de ne pas casser les fixations en plastique ainsi que le ressort.
10. Déposer la tringlerie du carburateur (partie 2/2).
11. Déposer le carburateur : Le carburateur étant toujours connecté au régulateur, desserrez les boulons de fixation du carburateur. Si un tuyau de raccordement relie le carburateur au bloc moteur, retirez d'abord les boulons de fixation du tuyau. Ensuite, déconnectez le carburateur du tuyau en retirant les écrous et en faisant glisser le carburateur hors des goujons. Déposez les deux vis de fixation du carburateur puis tirez sur le carbu pour le retirer. Il est en trois parties : partie plastique noir, partie métal puis le carbu.
12. Retirer la portée du carburateur : Retirez le joint/portée du carburateur puis remplacez les joints. Il sera nécessaire d’utiliser du nettoyant frein afin de retirer proprement les restes des vieux joints.
13. Démonter la cuve du carburateur : Déposez la cuve du carburateur. Sur ce carburateur, nous pouvons voir de nombreuses impuretés ainsi que la présence d’une essence relativement vieille (gélifiée). Cela peut empêcher le bon fonctionnement/démarrage de votre moteur.
14. Retirer le flotteur du carburateur : Retirez la goupille du flotteur puis retirez le flotteur. Attention à ne pas perdre le pointeau (métal) fixé sur le flotteur. Vous pouvez contrôler votre flotteur. Il ne doit pas être fissuré, déformé…
15. Dévissement des gicleurs : Dévissez le gicleur principal sur le côté du socle du carburateur (le cas échéant). Dévissez ensuite le tube d'émulsion ; il est peut-être vissé à fond. Un tournevis pour carburateur est le meilleur outil pour ce travail.

Nettoyage et Remplacement des Pièces

1. Nettoyer le carburateur : Faites tremper les pièces métalliques et plastiques du carburateur dans un nettoyant universel pour pièces détachées pendant 15 minutes au maximum afin d'éliminer les impuretés. Ou bien, en portant des lunettes de sécurité, vaporisez les pièces avec un nettoyant pour carburateur. Essuyez ensuite soigneusement le solvant et les autres résidus à l'aide d'un chiffon propre. Nettoyez les impuretés à l’aide d’une soufflette et de nettoyant frein. N’hésitez pas à pulvériser dans tous les trous/gicleur. Retirez le reste des anciens joints du carburateur.
2. Inspecter les vis de mélange : Les vis de mélange en laiton contrôlent le mélange air-carburant à haute vitesse et au ralenti. Inspectez-les ensuite soigneusement pour vérifier qu'elles ne sont pas usées.

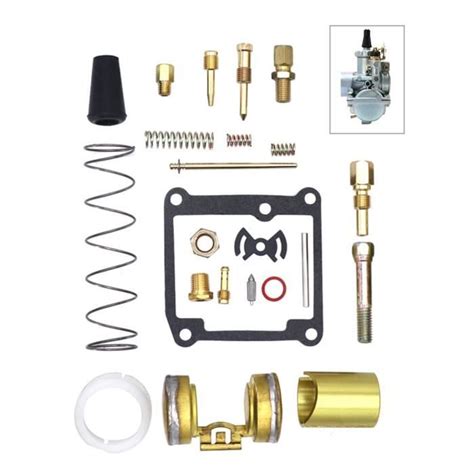

3. Remplacer les joints du carburateur : Utilisez votre kit de réparation du carburateur pour identifier les bouchons soudés remplaçables. Ces joints couvrent les ouvertures du carburateur laissées par l'usinage. Installez les nouveaux bouchons de soudure de votre kit de réparation à l'aide d'un poinçon légèrement plus petit que le diamètre extérieur du bouchon. Tapez sur le poinçon à l'aide d'un marteau jusqu'à ce que le bouchon soit plat (de forts coups de marteau entraîneront l'affaissement du bouchon). Remplacez le joint de la cuve.

Remontage du Carburateur

Suivez les étapes inverses pour le remontage.

1. Installer à nouveau le flotteur : Fixez le pointeau sur le flotteur. Glissez le pointeau & flotteur dans son emplacement. Installez ensuite la goupille afin de fixer le flotteur. Vérifiez la bonne mobilité du flotteur.
2. Fixer la cuve : Remplacez le joint du gicleur de fond de cuve puis fixez la cuve en vissant ce gicleur. Attention, il est important de bien le nettoyer. Des saletés pourraient empêcher le bon fonctionnement de votre machine.
3. Assembler le starter : Assemblez le starter en insérant le ressort de rappel à l'intérieur du joint en mousse et en faisant glisser l'ensemble ressort et joint sur l'arbre du starter. Insérez l'arbre de starter dans le corps du carburateur et engagez le ressort de rappel. Si le levier d'étranglement utilise un ressort de détente pour contrôler la position de la plaque d'étranglement, guidez le ressort dans la fente encochée du levier d'étranglement. Placez la plaque de starter sur l'arbre, l'encoche unique du bord étant orientée vers l'entrée de carburant. Soulevez légèrement l'arbre et le levier de starter et tournez dans le sens inverse des aiguilles d'une montre jusqu'à ce que la butée du levier soit dégagée de l'ancrage du ressort. Insérez la plaque de starter dans l'arbre de starter ou fixez-la à l'aide de vis de manière à ce que les alvéoles soient orientées vers l'entrée de carburant du carburateur. Installez le joint de l'arbre d'étranglement avec la lèvre d'étanchéité vers le bas dans le corps du carburateur jusqu'à ce que le haut du joint soit au même niveau que le haut du carburateur. Tournez l'arbre jusqu'à ce que le côté plat soit tourné vers l'extérieur.
4. Installer le siège de l'aiguille d'admission : Installez le siège de l'aiguille d'admission avec la rainure vers le bas, à l'aide d'un tourne-bague. Insérez l'axe d'articulation et l'axe central.
5. Fixer le carburateur : Fixez les deux fixations du carburateur après avoir remplacé les joints. Attention à bien respecter l’ordre des pièces comme au démontage. Positionnez le carburateur de manière à ce que le bord biseauté s'insère dans le tuyau d'admission de carburant et fixez le carburateur à l'aide d'écrous ou de boulons, selon les besoins, en laissant ces fixations libres pour le serrage final à l'aide d'une clé dynamométrique.
6. Fixer la tringlerie : Fixez à nouveau la tringlerie du carburateur. Repérez le ressort du carburateur en suivant la tige du gouverneur reliée au levier du papillon des gaz. Avec la pince, détachez-le délicatement de ses deux points de fixation : côté levier de commande et côté régulateur. Fixez le nouveau ressort en respectant la position d’origine. Vérifiez qu’il reste bien tendu sans excès.
7. Tringlerie + Boîte à air : Fixez la boîte à air. Branchez le petit câble de masse moteur. Installez la dernière commande de régime moteur (tringlerie) du carburateur. Branchez la durite d’alimentation de carburant.
8. Installer le filtre à air : Installez le filtre à air. N’hésitez pas à le remplacer si ce dernier est humide, sale ou vieux. Fixez ensuite le couvercle de boîte à air.
9. Démarrage du moteur : Rebranchez la bougie et démarrez le moteur. Le régime doit être stable et sans à-coups.

Conseils Pratiques pour l'Entretien et la Prévention

Un moteur Briggs & Stratton bien réglé assure non seulement la performance de votre tondeuse, mais aussi la qualité de votre jardin. Pour conserver la fiabilité de la tringlerie et du carburateur :

Nettoyer Régulièrement le Carburateur

Un carburateur encrassé perturbe l’équilibre entre air et essence et entraîne des ratés moteur. Un nettoyage soigneux, avec un produit adapté, permet de dissoudre les dépôts et de garantir une combustion régulière. Ce geste simple évite de nombreux problèmes de démarrage. Utilisez un nettoyant spécial carburateur pour éliminer les dépôts de vernis et de saleté. Vérifiez les gicleurs et les conduits afin de vous assurer qu’ils ne sont pas obstrués.

Contrôler l'État des Ressorts et des Tringleries

Les ressorts de la tringlerie sont constamment sollicités. Avec le temps, ils peuvent s’oxyder ou se détendre, ce qui modifie la tension exercée sur le papillon des gaz. Une vérification visuelle régulière et un remplacement préventif assurent le maintien d’une réponse précise du moteur. Le ressort du carburateur doit être inspecté régulièrement pour s’assurer qu’il garde sa tension d’origine. Un ressort détendu ou rouillé peut perturber la régulation du régime moteur. Contrôlez aussi les leviers et axes du papillon afin de vérifier qu’ils bougent librement sans blocage.

Vérifier le Filtre à Air

Le filtre à air joue un rôle central dans la qualité de la combustion. Un filtre colmaté empêche l’arrivée correcte d’oxygène, provoquant une surconsommation et un moteur instable. Le contrôler et le nettoyer garantit la longévité de l’ensemble du système et un fonctionnement optimal de votre tondeuse.

Privilégier un Carburant Propre et Stabilisé

Un carburant propre et stabilisé réduit considérablement le risque d’encrassement du carburateur. Évitez de laisser l’essence stagner plusieurs mois dans le réservoir. Lors d’un stockage prolongé, videz complètement le carburateur ou ajoutez un additif stabilisant.

Autres Astuces pour Prolonger la Durée de Vie de Votre Moteur

En plus des réglages liés au carburateur, certains gestes simples contribuent à la longévité de votre tondeuse :

• Vidanger régulièrement l’huile pour éviter les dépôts.
• Ranger la tondeuse à l’abri de l’humidité afin de préserver les ressorts et câbles.

Un jardin impeccable passe aussi par un entretien mécanique rigoureux. Le schéma de la tringlerie carburateur Briggs et Stratton est un allié indispensable pour comprendre et entretenir son moteur. En suivant les bonnes pratiques et en évitant les erreurs courantes, vous profitez d’une machine fiable et durable.
