L'Art de la Connexion Sûre : Panorama Détaillé des Cordons de Repiquage Legrand pour Tableaux Électriques

Dans le domaine de l'installation électrique, la sécurité, l'efficacité et la conformité aux normes sont des piliers fondamentaux. Au cœur de ces préoccupations se trouve le tableau électrique, véritable centre névralgique de toute installation. Pour optimiser l'organisation et la distribution de l'énergie au sein de ces tableaux, des accessoires spécifiques et ingénieux sont indispensables. Parmi eux, les cordons de repiquage Legrand se distinguent comme des éléments cruciaux, permettant des raccordements fiables et facilitant grandement la mise en œuvre des installations, qu'il s'agisse de nouvelles constructions ou de modifications visant une "réparation verticale" au sens d'une adaptation ou d'une extension des circuits. Ces solutions de raccordement ont été conçues pour répondre aux exigences techniques et pratiques des professionnels de l'électricité, garantissant une intégration harmonieuse et performante des appareils de protection et de commande.

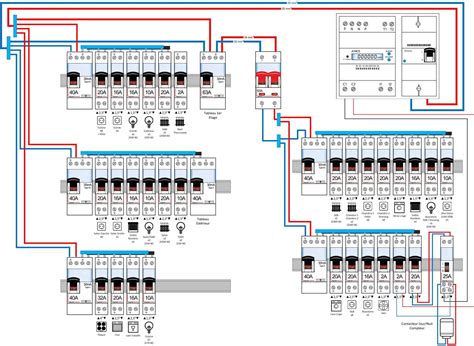

Le Rôle Stratégique du Cordon de Repiquage dans l'Architecture d'un Tableau Électrique

Un cordon de repiquage est un élément pré-câblé et pré-isolé dont la fonction principale est de distribuer l'alimentation électrique de manière ordonnée et sécurisée au sein d'un tableau électrique. Son utilité est manifeste lorsqu'il s'agit d'établir une connexion entre différentes rangées d'appareils, ou de relier un interrupteur différentiel à une série de disjoncteurs divisionnaires. Cette méthode de raccordement offre une alternative aux peignes de raccordement traditionnels, particulièrement avantageuse dans des configurations spécifiques où l'espace ou l'agencement des modules exige une flexibilité accrue. L'utilisation de cordons de repiquage simplifie grandement l'installation, réduit le temps de montage et minimise les risques d'erreurs de câblage, contribuant ainsi à une meilleure fiabilité de l'ensemble de l'installation. Ils sont essentiels pour la distribution verticale du courant, permettant de "repiquer" l'alimentation d'une rangée à une autre, souvent dans le cadre d'une extension ou d'une réorganisation des circuits existants.

Ces accessoires sont conçus pour supporter les intensités nominales des circuits sur lesquels ils sont installés, garantissant une distribution de courant sans surcharge ni échauffement excessif. Leur robustesse et leur isolation sont des caractéristiques primordiales pour assurer la protection des personnes et des biens. En outre, la standardisation des composants Legrand assure une compatibilité parfaite avec les différents modules du tableau, offrant une solution intégrée et cohérente pour tout type de projet. L'optimisation de la connectivité via ces cordons représente un gain de place significatif, rendant le tableau plus compact et plus esthétique, tout en facilitant les interventions de maintenance ultérieures.

Le Cordon de Repiquage Legrand VX³ (Référence 0 927 89) : Une Solution Robuste pour Bornes à Vis

Le cordon de repiquage Legrand, identifié par la référence 0 927 89 VX³, représente une solution performante et fiable pour les tableaux électriques nécessitant un raccordement entre deux rangées ou entre un interrupteur différentiel et une rangée de disjoncteurs. Ce produit est particulièrement adapté aux appareils équipés de bornes à vis, offrant une connexion mécanique solide et éprouvée.

Caractéristiques Physiques et Fonctionnelles

Ce jeu est composé de deux cordons distincts : un pour la phase et un pour le neutre, chacun ayant une section de 10mm². Cette section nominale du conducteur de 10mm² est un facteur critique, car elle détermine la capacité du cordon à acheminer un courant électrique donné sans surchauffe. Pour un courant nominal de 63A, cette section assure une conductivité optimale et minimise les pertes d'énergie par effet Joule. La longueur de chaque cordon est de 270mm (soit 0.27m), une dimension étudiée pour des raccordements courts et directs au sein d'un tableau.

Le type de raccordement 1, une prise profilée CEE 7/17, indique une configuration spécifique pour la connexion, avec une entrée de câble en connexion 1 Droit. Le mode de raccordement est conforme à la norme IEC 60320, standard international pour les connecteurs d'appareils, même si le type spécifique est désigné comme "Autre". Le type de raccordement 2 est également "Autre" avec une entrée de câble en connexion 2 Droit. Le système de connecteur orienté système, marqué "Oui", garantit une compatibilité et une intégration fluides avec les équipements Legrand.

Performances Électriques et Matériaux

Le courant nominal que ce cordon peut supporter est de 63A, une valeur standard pour de nombreuses installations domestiques et tertiaires. La tension nominale (Un) est spécifiée entre 230V et 230V, confirmant son usage dans les réseaux monophasés européens. La fréquence d'utilisation est conforme aux standards (50-60Hz). Le matériau de la gaine est classé comme "Autre", mais il est conçu pour offrir une bonne protection mécanique et électrique. Il est important de noter que ce cordon est équipé d'un conducteur de protection (Oui), un gage de sécurité supplémentaire pour les utilisateurs. Sa classe de protection (IP) est IP2X, ce qui signifie qu'il est protégé contre les corps solides supérieurs à 12,5 mm, mais n'offre pas de protection spécifique contre l'eau. Le diamètre externe approximatif est de 5mm, indiquant une compacité appréciable.

La résistance à la température du cordon est remarquable, avec une plage de fonctionnement allant de -25°C à 70°C, et une température de stockage de -40°C à 70°C. Ces plages garantissent la durabilité du produit même dans des environnements soumis à des variations thermiques. Le cordon est également résistant à l'huile selon la norme IEC 60811-404, ce qui le rend apte à être utilisé dans des environnements où une exposition à des hydrocarbures est possible, bien que cela soit moins courant dans un tableau électrique résidentiel standard. La résistance aux chocs (IK) est Non applicable, une spécification typique pour ce type de composant semi-rigide.

Engagement Responsable et Conformité

Legrand s'engage activement dans une démarche de Responsabilité Sociétale des Entreprises (RSE). Ce produit intègre un pourcentage de matière recyclée de 20%, et son emballage est conçu avec 85% de matière recyclée. De plus, l'emballage est entièrement recyclable, soulignant l'engagement de la marque en faveur de l'environnement et du développement durable. Une garantie légale de 2 ans est offerte, à exercer auprès du revendeur, assurant une tranquillité d'esprit pour le consommateur.

Le Cordon de Repiquage Legrand HX³ (Référence 4 049 27) : Innovation et Raccordement Automatique

Le second type de cordon, le Legrand HX³ portant la référence 4 049 27, se distingue par son approche moderne du raccordement, intégrant des bornes automatiques pour une installation plus rapide et plus aisée. Il est spécifiquement conçu comme un accessoire pour faciliter le raccordement dans le tableau électrique d'appareils de protection, et permet le repiquage de disjoncteur Phase+Neutre à bornes automatiques entre deux rangées du tableau électrique.

Design et Spécifications Clés

Ce cordon a une longueur de 580mm (soit 0.58m), offrant une portée plus étendue que le modèle VX³, ce qui peut être particulièrement utile pour des raccordements sur des distances plus importantes ou dans des tableaux de plus grande taille. La section du câble est de 2x10mm², garantissant, comme son homologue, une capacité à supporter une intensité maximale de 63A. Le nombre de conducteurs est de 2 (phase et neutre), assurant la distribution complète du courant.

Les types de raccordement sont également des points de distinction. Le type de raccordement 1 est une fiche avec contact de protection CEE 7/4 (type F), caractérisée par une entrée de câble en connexion 1 À angle droit. Le type de raccordement 2, quant à lui, présente une entrée de câble Coudé. Ces configurations d'angle droit et coudé sont souvent avantageuses pour optimiser l'espace et la gestion des câbles dans un tableau, évitant des torsions excessives et facilitant un agencement propre. Le système de connecteur orienté système est également présent (Oui), assurant une compatibilité avec les autres composants Legrand.

Performances et Matériaux Avancés

Comme le modèle VX³, ce cordon est conçu pour une intensité nominale de 63A et fonctionne sur une fréquence de 50-60Hz. Sa tension nominale est de 250V, compatible avec les standards européens. La gaine du cordon est fabriquée en polychlorure de vinyle (PVC), un matériau largement reconnu pour ses excellentes propriétés isolantes, sa résistance à l'abrasion et sa flexibilité. La résistance à la température est spécifiée à 70°C, ce qui représente sa température maximale de fonctionnement. La température de stockage s'étend de -40°C à 70°C.

Une différence notable est l'absence de conducteur de protection (Non) sur ce modèle. Cependant, il maintient une classe de protection IP2X, offrant la même protection contre les corps solides. Son diamètre externe est également d'environ 5mm, conservant une esthétique et une intégration compacte. Contrairement au VX³, ce modèle n'est pas résistant à l'huile selon la norme IEC 60811-404, ce qui oriente son utilisation vers des environnements moins spécifiques en termes de contaminants. La résistance aux chocs (IK) est, comme précédemment, Non applicable.

Innovations et Responsabilité Environnementale

Un avantage distinctif de ce cordon est l'intégration moderne offerte par Legrand : la définition des priorités entre les circuits électriques via l’application Home + Control. Cette fonctionnalité permet une gestion intelligente et personnalisée de l'énergie, un atout majeur pour les installations connectées et les maisons intelligentes. Elle offre aux utilisateurs la capacité de piloter et d'optimiser la consommation électrique de manière intuitive, ajoutant une couche de sophistication et de commodité à l'installation.

En matière de RSE, le cordon HX³ intègre 19% de matière recyclée dans le produit et 75% dans l'emballage, qui est également entièrement recyclable. Ces chiffres reflètent la poursuite de l'engagement de Legrand en faveur d'une production plus respectueuse de l'environnement, même pour des composants techniques. Une garantie légale de 2 ans s'applique également à ce produit.

Comparaison et Choix : Comprendre les Nuances pour une Intégration Optimale

Les deux cordons de repiquage Legrand présentés, le VX³ (Réf. 0 927 89) et le HX³ (Réf. 4 049 27), partagent des caractéristiques fondamentales mais se distinguent par des spécificités qui les destinent à des usages légèrement différents. Comprendre ces nuances est essentiel pour faire le choix le plus approprié à chaque projet.

Points Communs Essentiels

• Capacité de Courant : Les deux modèles sont conçus pour une intensité maximale de 63A, ce qui les rend adaptés à la majorité des circuits de distribution dans les installations résidentielles et tertiaires légères.
• Section du Conducteur : Une section nominale de 10mm² est commune aux deux, assurant une excellente conductivité et une faible résistance pour le courant de 63A.
• Protection IP2X : Cette classe de protection est standard pour les composants internes de tableaux électriques, garantissant une protection contre les contacts directs avec les doigts ou des objets de taille similaire.
• Compatibilité Fréquence : Les deux fonctionnent sur des fréquences de 50-60Hz, les rendant universellement compatibles avec les réseaux électriques.
• Marque et Garantie : Tous deux sont des produits Legrand, bénéficiant d'une garantie légale de 2 ans et de la réputation de qualité du fabricant.
• Engagement RSE : Legrand affiche un engagement RSE clair pour les deux, avec des pourcentages significatifs de matériaux recyclés dans le produit et l'emballage.

Différences Clés et Cas d'Usage

1. Type de Connexion :

   • Le VX³ est conçu pour les bornes à vis. Cela offre une connexion très sécurisée et robuste, privilégiée dans les environnements où les vibrations ou la nécessité d'une fixation extra-forte sont des préoccupations. L'installation peut prendre un peu plus de temps en raison du serrage des vis, mais le résultat est une connexion durable et vérifiable.
   • Le HX³ utilise des bornes automatiques. Cette méthode facilite et accélère grandement l'installation. Idéale pour les installateurs souhaitant optimiser leur temps, elle offre une connexion fiable par simple insertion du câble. Les fiches coudées et à angle droit améliorent l'ergonomie dans le tableau.

2. Longueur :

   • Le VX³ a une longueur de 270mm, adapté pour des raccordements courts, typiques entre un différentiel et une première rangée de disjoncteurs ou entre deux rangées adjacentes.
   • Le HX³ mesure 580mm, offrant une plus grande flexibilité pour des raccordements entre des rangées plus éloignées ou pour contourner d'autres modules.

3. Conducteur de Protection :

   • Le VX³ inclut un conducteur de protection (Oui), ce qui est un avantage en termes de sécurité, notamment si les appareils raccordés nécessitent une liaison équipotentielle via le cordon lui-même.
   • Le HX³ n'en a pas (Non), impliquant que la protection des appareils raccordés doit être assurée par un autre moyen ou que les appareils concernés sont de classe II (double isolation).

4. Résistance à l'Huile :

   • Le VX³ est résistant à l'huile selon IEC 60811-404 (Oui), une caractéristique qui pourrait être pertinente dans des contextes industriels ou des armoires de commande spécifiques.
   • Le HX³ n'est pas résistant à l'huile (Non), ce qui est standard pour la plupart des installations résidentielles et tertiaires.

5. Fonctionnalités Intelligentes :

   • Le HX³ intègre un avantage moderne : la possibilité de définir les priorités entre les circuits électriques via l’application Home + Control. Cette fonctionnalité est un atout majeur pour les installations intelligentes et la gestion de l'énergie.
   • Le VX³ est un cordon plus classique, sans ces fonctionnalités de gestion intelligente.

Le choix entre le VX³ et le HX³ dépendra donc des exigences spécifiques de l'installation : la préférence pour des bornes à vis ou automatiques, la longueur de raccordement nécessaire, la présence ou non d'un conducteur de protection requis par l'application, et le désir d'intégrer des fonctionnalités de gestion intelligente via Home + Control.

Aspects Techniques Approfondis et Conformité aux Normes

L'efficacité et la sécurité des cordons de repiquage Legrand ne résident pas uniquement dans leur conception générale, mais également dans le respect rigoureux de spécifications techniques détaillées et de normes internationales. Ces aspects sont fondamentaux pour garantir la fiabilité de l'ensemble de l'installation électrique.

La Section Nominale et le Courant Admissible

La section nominale du conducteur de 10mm² est un élément technique crucial. Elle est directement liée à la capacité de transport de courant. Pour un courant nominal de 63A, une section de 10mm² de cuivre (matériau standard des conducteurs) est généralement bien dimensionnée pour éviter une surchauffe excessive et une chute de tension significative sur la longueur du cordon. Une section insuffisante entraînerait des pertes d'énergie accrues, un échauffement dangereux du câble, et des risques d'incendie. Le choix de 10mm² pour 63A reflète une application typique dans les circuits principaux d'un tableau, alimentant plusieurs disjoncteurs divisionnaires.

Tension Nominale et Fréquence

Les tensions nominales (230V pour le VX³ et 250V pour le HX³) sont toutes deux adaptées aux réseaux monophasés standards en Europe, où la tension de référence est de 230V avec une tolérance. La mention d'une plage (Min-Max) de 230-230V ou 250-250V indique que le produit est conçu pour fonctionner spécifiquement à cette valeur nominale. La compatibilité avec les fréquences 50-60Hz assure une intégration globale dans la plupart des infrastructures électriques mondiales.

Résistance à la Température

La résistance à la température, avec des plages de fonctionnement allant de -25°C à 70°C (VX³) et une température maximale de 70°C (HX³), ainsi que des températures de stockage de -40°C à 70°C, est essentielle. Dans un tableau électrique, la température peut monter en raison de l'effet Joule des conducteurs et des appareils. Une gaine et des isolants capables de résister à ces températures sans dégradation sont cruciaux pour la longévité et la sécurité du système. La gaine en Polychlorure de vinyle (PVC) du HX³ est un matériau courant et efficace pour ces propriétés.

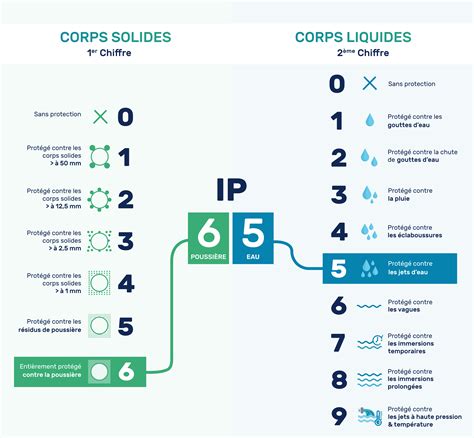

La Classe de Protection (IP)

La classe de protection IP2X, commune aux deux modèles, est une désignation selon la norme internationale IEC 60529. Le "2" indique une protection contre l'accès aux parties dangereuses avec un doigt et contre les corps solides supérieurs à 12,5 mm. Le "X" signifie que le produit n'a pas été testé pour la protection contre l'eau. Dans un tableau électrique, cette protection est suffisante pour prévenir les chocs électriques lors de manipulations ou en cas d'intrusion de petits objets, mais elle n'est pas conçue pour des environnements humides.

Le Conducteur de Protection

La présence ou l'absence d'un conducteur de protection est un point de sécurité non négligeable. Le fait que le VX³ inclue un conducteur de protection ("Oui") signifie qu'il peut assurer la liaison à la terre des équipements qu'il alimente, si ces derniers sont de classe I. L'absence de ce conducteur sur le HX³ ("Non") implique que les équipements raccordés doivent être de classe II (double isolation) ou que leur protection est assurée par d'autres moyens via le tableau lui-même.

Normes de Raccordement et Certification

La mention du "Mode de raccordement selon IEC 60320" renvoie à une série de normes internationales pour les connecteurs d'appareils électriques. Bien que les types spécifiques soient décrits comme "Autre", cela garantit que les interfaces sont conçues pour être sûres et conformes aux pratiques industrielles. La garantie légale de 2 ans, quant à elle, est un engagement du fabricant envers la qualité et la durabilité de ses produits, en accord avec les législations de protection des consommateurs.

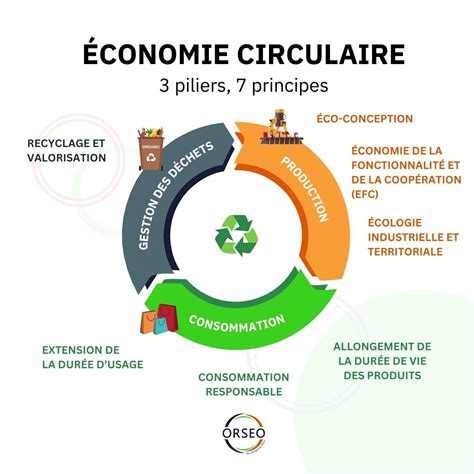

Engagement RSE et Cycle de Vie des Produits Legrand

Au-delà de leurs performances techniques, les cordons de repiquage Legrand s'inscrivent dans une démarche globale de Responsabilité Sociétale des Entreprises (RSE), un aspect de plus en plus crucial dans l'industrie moderne. L'engagement de Legrand se manifeste à travers plusieurs initiatives touchant la conception, la fabrication et la fin de vie de ses produits.

Pourcentage de Matière Recyclée

Les informations fournies mettent en lumière des efforts concrets en matière d'intégration de matériaux recyclés :

• Le cordon VX³ intègre 20% de matière recyclée dans le produit lui-même.
• Son emballage contient 85% de matière recyclée.
• Le cordon HX³ contient 19% de matière recyclée dans le produit.
• Son emballage est composé de 75% de matière recyclée.

Ces pourcentages, bien que variables entre les deux références, témoignent d'une volonté de réduire l'empreinte environnementale liée à la production de nouveaux matériaux. L'utilisation de matière recyclée contribue à la diminution de la consommation de ressources naturelles et à la réduction des déchets. C'est un pas vers une économie plus circulaire, où les matériaux sont réutilisés et valorisés plutôt que jetés. Pour un installateur ou un consommateur final, choisir des produits avec une telle démarche RSE contribue à des projets plus durables et écologiquement responsables.

Emballage Entièrement Recyclable et Fin de Vie

Un autre point essentiel de l'engagement RSE est l'affirmation que les "emballages sont entièrement recyclables". Cela signifie que les matériaux utilisés pour conditionner ces cordons (carton, plastique, etc.) peuvent être collectés, triés et transformés pour être réintroduits dans le cycle de production. Cette approche facilite le tri des déchets sur les chantiers et à domicile, et participe à la réduction des volumes de déchets envoyés à l'incinération ou en décharge.

La mention "Recyclage et fin de vie" sur les fiches produits indique que Legrand prend en compte l'ensemble du cycle de vie de ses produits. Cela implique que des dispositions sont prises pour que les produits, une fois leur durée de vie utile terminée, puissent être démantelés et que leurs composants soient recyclés dans la mesure du possible. Bien que les détails spécifiques de ces programmes de recyclage ne soient pas fournis, l'engagement est clair : minimiser l'impact environnemental depuis la fabrication jusqu'à la disposition finale.

Importance de la RSE pour l'Industrie Électrique

L'intégration de la RSE dans le secteur de l'électricité n'est pas seulement une question d'image ; c'est une nécessité face aux défis environnementaux actuels. En proposant des produits avec des matières recyclées et des emballages durables, Legrand participe activement à la construction d'une filière plus verte. Cela encourage également l'ensemble de la chaîne de valeur, des fournisseurs aux installateurs, à adopter des pratiques plus responsables. Pour les projets certifiés HQE (Haute Qualité Environnementale) ou BREEAM, l'utilisation de tels produits peut contribuer à l'obtention de points, valorisant ainsi les bâtiments et les installations. L'engagement pour le respect des normes et réglementations RSE n'est pas qu'une simple déclaration, mais une intégration concrète de ces principes dans la conception et la production des accessoires électriques essentiels.
