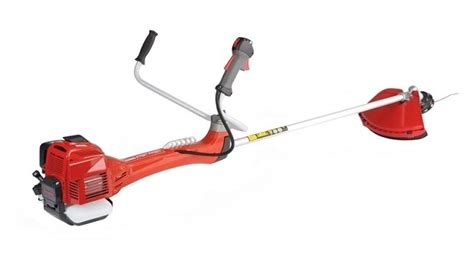

La débroussailleuse Kawasaki TD33 est un outil puissant et polyvalent, apprécié pour sa robustesse et ses performances. Cependant, comme tout équipement mécanique, elle peut nécessiter un entretien régulier, et parfois, le démontage de certaines de ses pièces. La tête de rotofil, en particulier, peut présenter des difficultés lors du démontage, surtout si elle est bloquée ou mal remontée. Ce guide vise à fournir des instructions claires et détaillées pour le démontage de la tête de rotofil d'un Kawasaki TD33, en s'appuyant sur les expériences partagées par des utilisateurs et les conseils d'experts. Nous aborderons également les causes possibles d'un blocage et les solutions pour y remédier, ainsi que des pistes pour l'adaptation de lames de coupe.
Comprendre le mécanisme de la tête de rotofil
Avant de se lancer dans le démontage, il est essentiel de comprendre le fonctionnement de la tête de rotofil. Cette pièce, souvent en aluminium et en plastique, est responsable de l'entraînement du fil de coupe. Elle se fixe sur l'arbre de transmission de la débroussailleuse et est conçue pour tourner à haute vitesse. Le mécanisme interne peut varier légèrement selon les modèles, mais il implique généralement un système de vissage et de blocage pour maintenir la tête en place et permettre l'alimentation en fil.
Dans le cas spécifique du Kawasaki TD33, comme mentionné dans les discussions d'utilisateurs, le démontage de la tête de rotofil peut être rendu difficile par un blocage. Ce blocage peut survenir pour plusieurs raisons, notamment un remontage incorrect des différentes rondelles et pièces internes, ou l'accumulation de débris et de saleté qui empêchent le bon fonctionnement des mécanismes.
Les étapes clés pour démonter une tête de rotofil bloquée
Le processus de démontage d'une tête de rotofil bloquée sur un Kawasaki TD33 a été affiné par les retours d'expérience des utilisateurs. L'une des premières difficultés rencontrées est de parvenir à débloquer la tête pour la desserrer.
Identification du problème : Dans le cas de "catolard", la tête de rotofil était "complètement bloquée et ne tourne pas". Cette situation est souvent le signe d'un problème de montage interne ou d'un serrage excessif.
Première tentative : Serrage dans un étau : Une première approche suggérée est de serrer la partie en aluminium de la tête dans un étau. Ensuite, il faut tenter de faire tourner la partie plastique dans le sens de la droite. Cette méthode vise à utiliser la force du serrage pour permettre la rotation de la tête.
Recherche d'un point de blocage : Les utilisateurs ont rapidement cherché un moyen de bloquer l'arbre d'entraînement pour faciliter le desserrage de la tête. L'idée est de trouver un moyen de maintenir l'arbre en rotation fixe pendant que l'on dévisse la tête.
Le trou de côté : L'une des méthodes consiste à chercher un trou sur le côté de la tête, par lequel on pourrait insérer un outil pour bloquer l'axe. Cette technique est similaire à celle utilisée pour bloquer la rotation d'une meuleuse. Cependant, dans le cas de "catolard", malgré plusieurs recherches avec une lampe de poche, aucun trou permettant de bloquer l'axe n'a été trouvé.
Le système de blocage par axe : Une autre approche consiste à insérer un axe (par exemple, une clé mâle) dans le système de fixation de la tête. Cet axe doit être maintenu enfoncé et permettre de tomber dans un cran, si celui-ci existe. L'objectif est de "tomber dans le cran" pour bloquer l'arbre d'entraînement.
Le graisseur : Il a été suggéré de regarder par le trou du graisseur, car il pourrait y avoir une opportunité de bloquer l'axe. Il est important de sentir une encoche et non des dents de pignons.
La solution du carré d'entraînement : L'expérience de "catolard" a finalement démontré que la clé résidait dans le blocage du carré d'entraînement. En bloquant ce carré (qui est une partie de l'arbre de transmission qui s'insère dans la tête), il est devenu possible de desserrer la tête.
Comment bloquer le carré : La méthode consiste à utiliser un outil male (comme une clé mâle) au niveau de l'angle de la tête. En maintenant cet outil en place, on bloque le carré d'entraînement.
Le pas inversé : Il est crucial de se rappeler que la vis ou l'écrou qui fixe la tête a très probablement un pas inversé. Cela signifie qu'il faut tourner dans le sens inverse des aiguilles d'une montre pour le desserrer, et dans le sens des aiguilles d'une montre pour le serrer.
Desserrage de la tête : Une fois l'arbre d'entraînement bloqué, il faut alors dévisser la tête de rotofil. Il est important de procéder avec précaution, car les pièces peuvent être serrées.
Causes du blocage et solutions
Le blocage de la tête de rotofil peut être le résultat de plusieurs facteurs :
Remontage incorrect des rondelles : C'est une cause fréquente. Des rondelles inversées, mal positionnées ou manquantes peuvent entraîner un serrage excessif et un blocage. "Catolard" a lui-même suspecté le manque d'une rondelle avec un méplat.
Usure des pièces : Avec le temps et l'utilisation, certaines pièces peuvent s'user, entraînant un mauvais alignement et un blocage.
Accumulation de débris : La poussière, l'herbe coupée et la saleté peuvent s'accumuler dans le mécanisme, créant une friction excessive et un blocage.
Serrage excessif : Un serrage trop fort lors du montage peut rendre le démontage ultérieur difficile.
Solutions pour le remontage :
Après avoir réussi à démonter une tête bloquée, il est essentiel de procéder à un remontage correct pour éviter que le problème ne se reproduise.

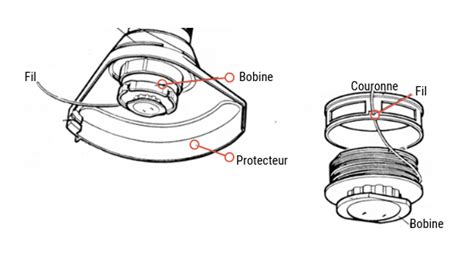

Vérifier toutes les pièces : S'assurer que toutes les rondelles (entraînement, centrage, blocage, pression) sont présentes et correctement positionnées. Les photos partagées par "offen 88" illustrent l'importance de ces rondelles.
Identifier le carré d'entraînement : Comprendre la forme du carré d'entraînement est crucial pour le blocage lors du démontage et pour le montage d'accessoires.
Utiliser les pièces d'origine : Dans la mesure du possible, utiliser les pièces d'origine ou des pièces de rechange compatibles pour garantir un bon fonctionnement.
Adaptation de lames de coupe
Une question fréquente parmi les utilisateurs de débroussailleuses est la possibilité d'adapter une lame de coupe à la place du fil. Cette modification permet d'augmenter la polyvalence de l'outil, le rendant apte à couper des broussailles plus épaisses, des jeunes arbres, voire des ronces.
Compatibilité de la tête : Il est important de noter que toutes les têtes de rotofil ne sont pas conçues pour accepter des lames. Dans le cas du Kawasaki TD33, il semble que la tête de rotofil standard puisse être adaptée pour monter une lame.
Rondelle avec méplat : Pour fixer une lame en toute sécurité, il est nécessaire d'utiliser une rondelle avec un méplat. Cette rondelle joue un rôle crucial en empêchant la rotation de la lame et donc son dévissage pendant l'utilisation. Sans cette pièce, la lame pourrait se desserrer, ce qui est extrêmement dangereux.
Diamètre de l'alésage : Les lames de coupe pour débroussailleuses existent généralement en deux diamètres d'alésage : 20 mm et 25,4 mm (1 pouce). Il est impératif de choisir une lame dont le diamètre d'alésage correspond à celui de l'arbre de transmission de la débroussailleuse. Pour le modèle SARP SP-TD33ED de "catolard", le montage est en 25,4 mm.
Sécurité : L'utilisation d'une lame de coupe demande des précautions supplémentaires. Il est recommandé d'utiliser les flasques de montage d'origine, conçus pour maintenir fermement la lame. L'utilisation d'une vieille lame de scie circulaire, bien que possible pour certains usages comme la coupe de rejets d'arbustes, doit être abordée avec une extrême prudence. Les disques de scie circulaire portative ne sont pas spécifiquement conçus pour cet usage et leur montage peut présenter des risques s'ils ne sont pas correctement fixés avec les flasques appropriés. De plus, l'alésage de ces disques peut ne pas correspondre parfaitement au diamètre de l'arbre de transmission. Il est préférable d'opter pour des disques spécifiquement conçus pour les débroussailleuses, avec des dents douces pour ce type de travail.
[TUTO] Comment démonter une tête de débroussailleuse
- Carter de protection : Il est également important de s'assurer que le carter de protection de la débroussailleuse est adapté à l'utilisation d'une lame. Certains carters conçus pour le fil ne sont pas suffisamment protecteurs lorsqu'une lame est montée.
En suivant ces conseils et en faisant preuve de prudence, il est possible de maintenir en bon état votre débroussailleuse Kawasaki TD33 et d'en exploiter tout le potentiel, que ce soit pour couper de l'herbe avec du fil ou pour abattre des broussailles avec une lame. N'oubliez jamais de consulter le manuel d'utilisation de votre appareil pour des instructions spécifiques et de porter l'équipement de protection individuelle adéquat.
