Démontage et Entretien du Carburateur Tecumseh: Guide Complet pour Motoculteurs

Le carburateur est le cœur battant du moteur de votre motoculteur Tecumseh. C'est un composant mécanique sophistiqué qui orchestre le mélange précis d'air et de carburant nécessaire à une combustion propre et régulière. Comprendre son fonctionnement et savoir comment l'entretenir peut prolonger la vie de votre équipement et garantir ses performances optimales, que ce soit pour des travaux de jardinage exigeants ou pour le déneigement d'une allée. Ce guide détaillé vous accompagnera dans le processus de démontage et d'entretien de votre carburateur Tecumseh, en abordant les problèmes courants et les solutions pratiques.

Identification des Composants Clés du Carburateur

Avant de plonger dans le démontage, il est essentiel de se familiariser avec les éléments fondamentaux du carburateur Tecumseh. Ces pièces travaillent de concert pour réguler l'apport de carburant au moteur.

• La Cuve (ou Bol du Flotteur) : Cette petite chambre située en bas du carburateur sert de réservoir temporaire pour l'essence. Elle maintient un niveau de carburant constant grâce au flotteur et à l'aiguille.
• Le Flotteur : Cet élément, souvent en plastique ou en laiton, flotte sur l'essence dans la cuve. Son mouvement régule l'ouverture et la fermeture de l'aiguille, contrôlant ainsi l'arrivée d'essence.
• L'Aiguille (ou Pointeau) : Accompagnée du flotteur, l'aiguille obture l'orifice d'entrée d'essence dans la cuve lorsque le niveau est atteint, empêchant ainsi le débordement.
• Les Gicleurs : Ces petits orifices calibrés déterminent la quantité d'essence qui passe dans le flux d'air. Il existe généralement un gicleur principal pour le fonctionnement à haut régime et un gicleur de ralenti pour le fonctionnement à bas régime.
• La Vis de Réglage (ou Vis de Richesse) : C'est le composant principal pour ajuster le mélange air-carburant. Sur de nombreux modèles Tecumseh, comme le 5.5 HP, il s'agit d'une vis hexagonale située sous le bol du flotteur, qui permet un réglage grossier. Il peut y avoir d'autres vis de réglage pour ajuster le ralenti ou la richesse à différents régimes.

Comprendre le rôle de chaque composant est la première étape pour diagnostiquer et réparer les problèmes de fonctionnement de votre moteur. Un carburateur bien réglé est synonyme d'un moteur qui tourne rond, sans à-coups ni calages inopinés.

Dépannage des Problèmes Courants de Carburateur

Les problèmes de carburateur sont souvent la cause de nombreux maux affectant les moteurs de motoculteurs, tondeuses, ou autres équipements motorisés. Qu'il s'agisse d'un ralenti instable, de calages à l'accélération, ou d'un moteur qui refuse de démarrer, le carburateur est souvent le coupable.

Le Moteur S'étouffe ou Manque de Puissance

Un symptôme fréquent est un moteur qui semble s'étouffer, particulièrement à l'accélération ou en charge (par exemple, en montée pour une souffleuse ou une motobineuse). Cela peut indiquer un mélange trop riche, où il y a trop d'essence par rapport à l'air.

• Causes possibles :

  • Filtre à air encrassé : Un filtre à air obstrué limite l'entrée d'air, ce qui, par proportion, enrichit le mélange. Un exemple concret sur une tondeuse équipée d'un Tecumseh montre que le carbu bouché donne un ralenti instable et des trous à l'accélération.
  • Gicleur principal mal calibré ou bouché : Si le gicleur principal est trop grand ou obstrué, il laisse passer trop d'essence.
  • Vis de richesse trop ouverte : Une vis de richesse mal réglée peut entraîner un mélange trop riche.

• Solutions :

  • Nettoyer ou remplacer le filtre à air : C'est souvent la première vérification à effectuer. Pour un Tecumseh sur une souffleuse qui cale en montée, un réglage trop riche avait été mis pour compenser un filtre à air encrassé. Nettoyer le filtre a suffi et le carbu a retrouvé son réglage d'origine.
  • Vérifier et nettoyer les gicleurs : Un nettoyage minutieux des gicleurs peut résoudre le problème.
  • Ajuster la vis de richesse : Un réglage correct de la vis de richesse est crucial.

Le Moteur Ne Tourne Pas Correctement au Ralenti

Un ralenti instable, un moteur qui bafouille ou cale au ralenti, peut également être lié au carburateur.

• Causes possibles :

  • Gicleur de ralenti bouché ou mal calibré : Ce gicleur est responsable du mélange à bas régime.
  • Prise d'air : Des joints d'étanchéité défectueux ou des fissures dans le carburateur peuvent causer une prise d'air, perturbant le mélange.
  • Flotteur mal réglé : Un flotteur qui ne maintient pas le bon niveau d'essence dans la cuve affectera le comportement à tous les régimes.

• Solutions :

  • Nettoyer le gicleur de ralenti : Un nettoyage approfondi est souvent nécessaire.
  • Vérifier l'étanchéité : Inspecter tous les joints et raccords.
  • Régler le flotteur : S'assurer que le flotteur est correctement positionné et que l'aiguille ferme le passage d'essence au bon niveau.

Fuites d'Essence

Les fuites d'essence sont dangereuses et doivent être traitées immédiatement.

• Causes possibles :

  • Joint de cuve abîmé : Le joint entre la cuve et le carburateur peut se détériorer avec le temps.
  • Vis de cuve mal serrée : Une vis desserrée peut permettre à l'essence de s'échapper.
  • Flotteur percé : Un flotteur percé se remplit d'essence, devient trop lourd, et empêche l'aiguille de fermer correctement le passage, provoquant un débordement.
  • Aiguille ou siège d'aiguille défectueux : Si l'aiguille ne se ferme pas hermétiquement, l'essence débordera.

• Solutions :

  • Remplacer les joints : Utiliser des joints neufs et de qualité.
  • Serrer les vis : Resserrer les vis de cuve avec précaution.
  • Remplacer le flotteur : Si le flotteur est percé, il doit être remplacé.
  • Vérifier et remplacer l'aiguille et son siège : Ces pièces sont cruciales pour le contrôle du niveau d'essence.

Le Démontage du Carburateur Tecumseh : Une Approche Méthodique

Le démontage d'un carburateur, bien que délicat, est souvent la meilleure façon d'identifier et de résoudre les problèmes internes. Le démontage en vue éclatée est particulièrement pédagogique, car il met chaque pièce à nu, révèle les dépôts cachés et permet de remplacer les joints ou gicleurs usés.

Préparation et Sécurité

La sécurité est primordiale avant de commencer toute intervention sur un carburateur.

1. Couper l'arrivée d'essence : Localisez le robinet d'essence et fermez-le. Si votre réservoir n'a pas de robinet, vous pouvez pincer la durite d'essence avec une pince étau.
2. Travailler dans un endroit approprié : Travaillez à l'extérieur ou dans une zone bien ventilée pour éviter l'inhalation de vapeurs d'essence.
3. Laisser refroidir le moteur : Assurez-vous que le moteur est complètement refroidi pour éviter les brûlures.
4. Préparer un espace de travail propre : Utilisez un chiffon propre et un plateau ou une boîte pour organiser les pièces au fur et à mesure du démontage.

Étapes du Démontage

Le processus de démontage peut varier légèrement selon le modèle exact de votre carburateur Tecumseh, mais les étapes générales sont les suivantes :

1. Retirer le tuyau d'essence : Déconnectez la durite d'arrivée d'essence du carburateur. Soyez prêt à récupérer quelques gouttes d'essence résiduelle.
2. Démonter le couvercle de la cuve : Le couvercle de la cuve est généralement maintenu par une ou plusieurs petites vis. Retirez-les délicatement.
3. Retirer le flotteur et l'aiguille : Une fois le couvercle retiré, le flotteur et l'aiguille seront visibles. Ils sont souvent fixés par une petite tige ou un axe. Retirez-les avec précaution pour ne pas les tordre ou les endommager.
   • Cas particulier : le petit coude en plastique : Dans votre situation, le petit coude en plastique avec sa partie métallique dorée est resté fixé dans le carburateur. Le guide d'entretien Tecumseh mentionne que ce petit tuyau de métal est parfois collé au carbu avec une pâte de joint de type Loctite ou Permatex, une pâte silicone, ou une résine. Il est possible que cette colle ait durci et maintenu fermement le coude en place. Pour le retirer, vous pourriez avoir besoin d'appliquer une légère chaleur (avec un décapeur thermique réglé à basse température, par exemple) pour ramollir la colle, ou d'utiliser un produit dégrippant spécifique pour les colles époxy ou silicone. Il est crucial de ne pas forcer excessivement pour éviter d'endommager le corps du carburateur. Si la partie métallique dorée du coude neuf est destinée à être enchâssée dans une partie du carburateur, cela suggère que le vieux coude doit être retiré complètement.
4. Retirer la cuve : La cuve est généralement fixée au corps du carburateur par des vis. Une fois ces vis retirées, la cuve peut être séparée. Attention : si la cuve contient encore de l'essence, elle peut se renverser.
5. Accéder aux gicleurs : Une fois la cuve retirée, vous aurez accès aux gicleurs principaux et de ralenti. Ils sont généralement vissés en place. Dévissez-les avec un tournevis adapté.
6. Démonter la vis de réglage : La vis de réglage principale (souvent hexagonale sous le bol du flotteur) peut être retirée. Il est conseillé de la fermer doucement jusqu'à sa butée (sans forcer) pour noter son nombre de tours, puis de la dévisser complètement.

Nettoyage et Remplacement des Pièces

Après le démontage, un nettoyage minutieux est essentiel pour garantir le bon fonctionnement du carburateur.

Nettoyage

• Utilisez un nettoyant pour carburateur : Un spray nettoyant spécifique pour carburateurs est idéal. Il dissout les dépôts de vernis, la gomme et les résidus d'essence.
• Soufflez avec de l'air comprimé : Après le nettoyage, utilisez de l'air comprimé pour souffler dans tous les orifices, gicleurs et passages. Assurez-vous que tous les canaux sont parfaitement dégagés.
• Pour les résidus tenaces : Si vous rencontrez des résidus particulièrement tenaces, comme ceux qui maintiennent le petit coude métallique en place, un bain dans un produit dégraissant ou un solvant plus puissant (avec précaution) peut être nécessaire. Un bain de nettoyant et un remplacement du joint ont rendu à l'engin une respiration normale dans le cas d'une motobineuse tombée en panne après hibernation, où le flotteur était collé par des résidus.

Remplacement des Pièces

• Kit de réfection : Il est fortement recommandé d'utiliser un kit de réfection de carburateur spécifique à votre modèle Tecumseh. Ces kits contiennent généralement les joints de cuve, le pointeau (aiguille), le flotteur (parfois), des rondelles et d'autres petites pièces qui s'usent avec le temps. Généralement : joints de cuve, pointeau, gicleurs, filtre et parfois un nouveau flotteur.
• Le petit coude : Remplacez votre petit coude en plastique défectueux par la pièce neuve. Assurez-vous qu'il est bien enclenché et que la partie métallique est correctement insérée dans son logement. Si le logement semble endommagé ou usé, il pourrait être nécessaire de le réparer ou de remplacer une partie du corps du carburateur, bien que cela soit moins courant.
• Gicleurs : Inspectez les gicleurs pour toute usure ou dommage. Si un gicleur semble encrassé de manière permanente, il est préférable de le remplacer. Un vieux motoculteur qui répondait mal sur pleine charge a vu son problème résolu après remplacement du gicleur principal, qui était trop petit par rapport à la saison (essence plus volatile en été).

Réglage du Carburateur : L'Art de l'Équilibre

Le réglage du carburateur est une étape cruciale après le nettoyage ou le remplacement de pièces. Un réglage précis garantit que le moteur fonctionne de manière optimale.

Réglage Grossier Initial

La méthode pratique, utilisée par de nombreux mécaniciens, consiste à trouver un point de départ pour le réglage de la vis de richesse.

1. Fermer la vis de réglage : Fermez doucement la vis de richesse jusqu'à sentir qu'elle arrive en butée. Attention : Ne forcez jamais pour ne pas endommager le siège de la vis.
2. Ouvrir d'environ 1,5 tour : Une fois la butée atteinte, rouvrez la vis d'environ un tour et demi. C'est un réglage initial qui convient à la plupart des situations.

Démarrage et Réglage Fin

1. Démarrer le moteur : Démarrez le moteur et laissez-le chauffer.
2. Réglage du ralenti : Si votre carburateur possède une vis de ralenti séparée, ajustez-la pour obtenir un ralenti stable.
3. Réglage de la richesse à pleine puissance : Mettez la manette des gaz à pleine puissance. Tournez la vis de richesse dans le sens horaire (appauvrir le mélange) jusqu'à sentir que le moteur commence à caler ou à perdre de la puissance. Revenez ensuite lentement en sens inverse (enrichir le mélange) jusqu'à entendre le moteur tourner le plus rond et le plus souplement possible. Trouver l’équilibre est essentiel : trop serrer la vis, c’est inviter les ratés ; trop lâche, c’est un moteur qui boit trop.
4. Vérification du comportement : Testez le moteur en charge, en montée, et au ralenti. Observez le comportement à l’accélération.

Indicateurs de Bon Réglage

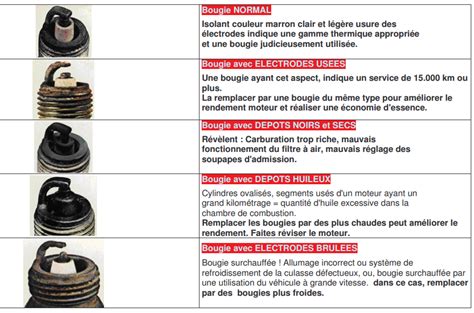

La couleur de la bougie est un indicateur simple mais efficace de la richesse du mélange.

• Marron clair : Indique un mélange adapté et une combustion idéale.
• Noir gras : Signifie un mélange trop riche, avec potentiellement un moteur qui fume.
• Blanc céramique : Indique un mélange trop pauvre, ce qui peut entraîner une surchauffe du moteur.

Un exemple terrain montre qu'un vieux motoculteur répondait mal sur pleine charge. Après vérification, le réglage trop riche avait été mis pour compenser un filtre à air encrassé. Nettoyer le filtre a suffi et le carbu a retrouvé son réglage d’origine. L'observation du comportement à l’accélération et la couleur de la bougie sont donc des étapes clés.

Maintenance Préventive : La Clé d'une Longévité Accrue

La panne la plus courante reste le carburateur encrassé. La moindre poussière, l'essence vieille, ou un flotteur récalcitrant peuvent transformer une sortie de jardinage en une véritable galère. Mettre en place une routine simple permet de gagner du temps et d'éviter des réparations coûteuses.

Routine de Vérification

Avant chaque utilisation intensive, ou au début de la saison de jardinage :

1. Vérifier le filtre à air : Assurez-vous qu'il est propre et en bon état.
2. Inspecter l'arrivée de carburant : Vérifiez que le robinet fonctionne correctement et que le filtre d'arrivée d'essence (s'il y en a un) est propre.
3. Examiner l'état des durites : Recherchez toute fissure, durcissement ou signe de détérioration des tuyaux d'essence.
4. Contrôler le carburateur : Recherchez des signes de fuites ou d'encrassement extérieur.

Stockage Hivernal

Pour une bonne conservation pendant l'hiver, il est conseillé de laisser tourner le moteur jusqu'à épuisement de l'essence dans la cuve du carburateur, ou de vidanger cette dernière. L'essence vieille peut laisser des dépôts gommeux qui obstruent les passages fins du carburateur.

En suivant ces conseils de démontage, nettoyage, réglage et maintenance préventive, vous assurerez le bon fonctionnement et la longévité de votre carburateur Tecumseh, et par extension, de votre motoculteur ou de tout autre équipement motorisé qui en est équipé. N'oubliez pas que la prudence est de mise à chaque étape du processus. Un moteur chaud, un tournevis qui glisse, ou une main trop près d'un carter chaud, et c'est la blessure.
