Tout savoir sur l'électrovanne d'arrosage solaire : Maîtriser l'irrigation autonome

L'arrosage automatique représente une solution inestimable pour entretenir les espaces verts, qu'il s'agisse de jardins résidentiels, de parcs publics ou de parcelles agricoles. Au cœur de ces systèmes se trouve l'électrovanne, un dispositif électromécanique essentiel qui régule le débit de l'eau. Dans un contexte de recherche d'autonomie et d'efficacité énergétique, l'électrovanne d'arrosage solaire s'impose comme une technologie de pointe, offrant des avantages considérables pour les sites isolés ou les projets soucieux de leur impact environnemental.

Comprendre le rôle fondamental de l'électrovanne

Une électrovanne est un dispositif électromécanique qui utilise un courant électrique pour contrôler le débit de liquide entrant dans le tuyau. Elle distribue l’eau d’une zone ou d’un réseau, en fonction du réseau ou de la pompe de puits utilisée. Le principe de fonctionnement repose sur une bobine de fil à l'intérieur de l'électrovanne qui crée un champ magnétique lorsqu'il est traversé par un courant. Ce champ magnétique actionne un solénoïde qui ouvre ou ferme la vanne interne, permettant ainsi le passage de l'eau.

Les électrovannes sont capables de contrôler le débit de l'eau de manière très précise et de répondre à des problématiques de débit d'eau spécifiques. Certaines, par exemple, sont conçues pour offrir un fort débit et résister à une forte pression, ce qui les rend idéales pour l'arrosage de grandes surfaces comme les parcs, les terrains de sport ou les parcelles agricoles.

Les différents types d'électrovannes et leurs spécificités

Le monde des électrovannes est varié, et choisir le modèle adapté est crucial pour l'efficacité de votre système d'arrosage. Il est important de comprendre les distinctions entre les systèmes CC et CA, car les solénoïdes à impulsion CC fonctionnent différemment des solénoïdes des systèmes CA.

Alimentation électrique : 9V vs 24V

La principale distinction réside souvent dans la tension d'alimentation :

• Électrovannes 9V : Ces modèles sont les « championnes de l'indépendance ». Elles fonctionnent avec des piles, éliminant ainsi le besoin d'une connexion au secteur. Les fils du solénoïde doivent être reliés sur le programmateur. Ces électrovannes sont particulièrement adaptées aux sites isolés où l'électricité est limitée ou pour les besoins spécifiques des zones de goutte-à-goutte. L'électrovanne Hunter, par exemple, est alimentée par une pile 9 V pour une autonomie standard (ou étendue avec deux piles 9V) tout au long de la saison, avec une autonomie d’un an avec une pile, et 2 ans avec 2 piles. Cependant, certains utilisateurs trouvent la solution avec les piles 9V « naze » car ces blocs sont souvent limités à 200mA, et l'utilisation d'un boost pour passer à 12V vide la pile à une vitesse hallucinante.
• Électrovannes 24V : Ces électrovannes doivent être branchées sur le courant secteur. Elles sont conçues pour durer et sont particulièrement adaptées aux grands jardins ou aux exploitations agricoles où des volumes d'eau importants sont gérés.

Types de commande : Normalement Ouverte (NO) vs Normalement Fermée (NC)

La différence entre une électrovanne normalement ouverte (NO) et normalement fermée (NC) est assez simple :

• Normalement Fermée (NC) : La vanne est fermée en l'absence de courant électrique et s'ouvre lorsque le courant est appliqué. C'est le type le plus courant pour les systèmes d'arrosage, car il assure que l'eau ne s'écoule pas en cas de panne de courant.
• Normalement Ouverte (NO) : La vanne est ouverte en l'absence de courant électrique et se ferme lorsque le courant est appliqué. Ce type est moins fréquent pour l'arrosage mais peut être utilisé dans des applications spécifiques où un flux constant est requis par défaut.

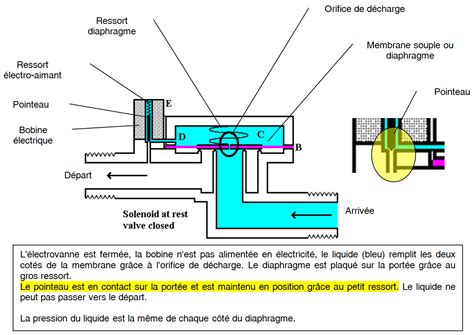

Commande directe ou indirecte

On distingue également les électrovannes à commande directe et indirecte :

• À commande directe : Ce sont les « débrouillardes ». Elles s'ouvrent ou se ferment directement par l'action du solénoïde, sans nécessiter de pression d'eau minimale.
• À commande indirecte : Elles sont plus exigeantes. Elles nécessitent un minimum de pression (souvent 0,5 bar) pour se mettre au travail. Le solénoïde actionne une petite vanne pilote qui permet à la pression de l'eau de faire le reste du travail pour ouvrir ou fermer la vanne principale.

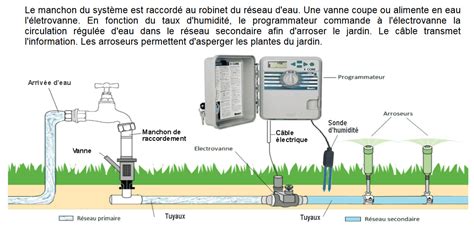

Le programmateur : le cerveau de votre système d'arrosage

Le programmateur est une pièce essentielle dans votre circuit d'arrosage. C'est lui qui dira à l'électrovanne quand ouvrir les vannes et quand les fermer. Le choix du programmateur doit être en adéquation avec le type d'électrovanne que vous utilisez. C'est simple : si votre programmateur marche avec des piles, prenez une électrovanne 9V. S'il se branche sur une prise, optez pour du 24V.

Le programmateur NODE 100 de Hunter : une solution fiable et intelligente

Le programmateur Node de Hunter constitue une solution fiable et intelligente pour les sites isolés où l'électricité est limitée ou pour les besoins spécifiques des zones de goutte-à-goutte. Il dispose de 3 programmes indépendants, avec un maximum de 4 heures de démarrage chacun. Sa construction étanche et robuste (homologation IP68) lui permet de résister à l'environnement difficile d'un regard de vanne et de fonctionner en immersion totale (jusqu'à 3.7m).

Les avantages du programmateur série Node 100 Valve sont nombreux :

• Facilité de programmation : Il dispose d'un large écran LCD facile à programmer, offrant une programmation instinctive et aisée. Il s'installe rapidement et facilement sur le solénoïde d'une électrovanne, sans vis, forets ni fils supplémentaires.
• Flexibilité : Il est compatible avec les capteurs de pluie (économie d’eau en période de pluie) comme le Mini Clik ou Rain Clik Hunter, afin d’interrompre l’arrosage automatique en cas de pluie. Il est également compatible avec le kit panneau solaire Hunter, offrant un fonctionnement sans entretien et éliminant le besoin de remplacement ou de vérification des piles. Il propose aussi un ajustement saisonnier.
• Fiabilité : Il est étanche et entièrement submersible jusqu'à 3,7 m (12 pieds). Son autonomie des piles est élevée (piles de 9 V simples ou doubles afin de prolonger l'autonomie des piles), avec un indicateur d'autonomie des piles. Il inclut une fonction de by-pass, un cycle manuel, un arrêt programmable et une mémoire Easy Retrieve.

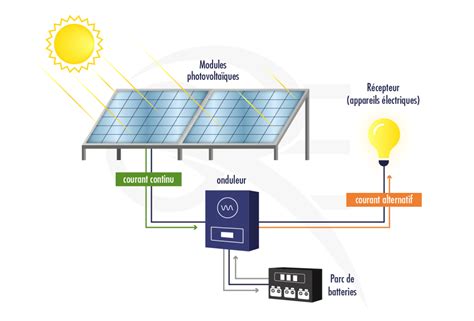

L'énergie solaire au service de l'arrosage autonome

Pour éviter l’utilisation de piles et bénéficier d'une solution encore plus écologique et autonome, il est possible d'utiliser votre programmateur Node 100 avec le kit panneau solaire Hunter. Cette solution est idéale pour les projets qui nécessitent une « solution verte », certains programmateurs à pile pouvant être convertis à l'énergie solaire grâce à un panneau solaire intégré ou venant s'y brancher. Fonctionnant grâce au soleil, ils évitent le recours à l'électricité et réduisent l'impact sur l'environnement.

Les systèmes solaires nécessitent moins d'entretien, ce qui permet de planifier des visites de maintenance plus espacées dans le temps, et de gagner du temps et de l'argent. Certains modèles de programmateurs proposent même trois options d'alimentation au sein d'une même unité (secteur, pile ou solaire), offrant une flexibilité maximale pour l'installation.

Pour des emplacements difficiles d'accès, non raccordés à l'électricité ou exigeant des longueurs de câble au coût rédhibitoire, les programmateurs à pile, convertibles à l'énergie solaire, garantissent un arrosage sûr, efficace et abordable. Contrairement aux systèmes d'arrosage traditionnels, ils offrent des gains de temps et d'argent, car il n'y a aucun câble à tirer, aucun permis de construction à obtenir, aucun équipement à louer pour creuser sous le béton ou autres éléments paysagers inertes.

Installation et entretien de l'électrovanne

L'installation d'un système d'électrovanne, bien que non complexe, requiert une certaine méticulosité. La méthode la plus courante consiste à utiliser des raccords de tuyauterie.

Étapes clés de l'installation

1. Respect du sens de l'eau : D'abord, il faut regarder la petite flèche sur l'électrovanne, car c'est le sens de l'eau. Il ne faut surtout pas la mettre à l'envers.
2. Mise en place d'un filtre : Ensuite, il est impératif de mettre un filtre avant l'électrovanne, cela empêche les saletés de passer et de tout boucher, prolongeant ainsi la durée de vie du système.
3. Raccordement électrique : Les fils du solénoïde doivent être reliés au programmateur. Dans le cas d'une électrovanne 9V, cela implique l'utilisation de piles ou la connexion à un panneau solaire.

Entretien régulier pour une performance optimale

Comme votre voiture, votre électrovanne a besoin d'un petit "check-up" de temps en temps. Il est important de tester régulièrement votre électrovanne d'arrosage pour vous assurer qu'elle fonctionne correctement et qu'elle ne présente aucun problème.

• Vérification du courant : Utilisez un testeur de courant pour vérifier que le courant passe correctement dans l'électrovanne.
• Contrôle du solénoïde et de la vanne interne : Vérifiez que le solénoïde de l'électrovanne fonctionne correctement. Si le solénoïde est déficient, il doit être remplacé. De même, vérifiez que la vanne interne fonctionne correctement.
• Nettoyage : En général, l'électrovanne de votre système d'arrosage peut être nettoyée avec une brosse à dents et de l'eau savonneuse. Tout d'abord, retirez la vanne du système d'arrosage et débranchez le câblage électrique. Ensuite, brossez les saletés et les débris de l'électrovanne d'arrosage avec une brosse à dents. Nettoyez le filtre, car les saletés s'accumulent vite.
• Protection contre le gel : Attention ! En hiver, votre arrosage enterré n’est pas à l’abri du gel. Si vous habitez dans une région où il gèle, pensez à la mettre au chaud en hiver pour éviter d'endommager le système.

Paramétrage avancé et optimisation de l'arrosage

Les programmateurs modernes offrent une multitude de fonctionnalités avancées pour optimiser l'arrosage et réduire les interventions de maintenance.

Gestion à distance et connectivité Bluetooth

Pour plus de commodité, les modèles nouvelle génération sont équipés de la technologie Bluetooth® pour une connexion simple et rapide, et afin de gérer le site à distance. Cette puissante technologie sans fil permet de gérer les sites à distance à l'aide d'un smartphone. Pour un maximum de flexibilité et de commodité, il est essentiel qu'un programmateur à pile soit équipé du Bluetooth !

La connexion Bluetooth permet de gérer en toute sécurité l'arrosage à distance, sans traverser la route ni gêner le trafic avec des véhicules d'entretien, ce qui est particulièrement utile pour les terre-pleins centraux et les zones accueillant une importante circulation routière. Certains modèles de programmateurs Bluetooth permettent par simple copier-coller de prendre un calendrier préconfiguré sur un programmateur, puis de l'appliquer à un autre programmateur. Il suffit de créer manuellement le calendrier d'origine en sélectionnant des heures de début, des durées et des jours d'arrosage, puis de l'envoyer à plusieurs programmateurs avec votre smartphone en utilisant avec chaque appareil la commande "Se connecter et envoyer". Ce processus fait gagner énormément de temps en réduisant le paramétrage à deux étapes.

Ajustement saisonnier et suspension de l'arrosage

Les précipitations dépendent de l'emplacement géographique et de la saison. Pour éviter de devoir se déplacer afin de reprogrammer les programmateurs à chaque changement de saison, nombre de programmateurs à pile permettent d'ajuster rapidement les durées d'arrosage en fonction d'un pourcentage. Paramétrez le système sur 100 % lors des mois chauds, et réduisez le pourcentage selon les besoins pour raccourcir les durées d'arrosage lors des mois froids. En modifiant la totalité du système d'un seul coup, vous n'avez pas besoin d'ajuster chaque station du programme.

Lors des longues périodes de mauvais temps, les programmateurs disposant d'une fonctionnalité de suspension de l'arrosage peuvent mettre en pause l'arrosage pendant un nombre de jours défini par l'utilisateur. Cela maintient temporairement le programmateur à l'arrêt, préservant l'eau quand il pleut et que l'arrosage est donc inutile.

Arrosage par cycle et capteurs météorologiques

Pour arroser des espaces verts en pente et des sols compacts, une approche spéciale est indispensable. Si un système diffuse trop d'eau trop rapidement dans ces types d'applications, ils risquent d'entraîner des ruissellements et de gaspiller l'eau. Le fait de paramétrer un calendrier par cycle fractionne les durées d'arrosage, ce qui donne au sol suffisamment de temps pour absorber l'eau et éviter les ruissellements. Certains programmateurs permettent d'insérer un intervalle entre l'heure de fin de la station actuelle et l'heure de début de la suivante.

Pour économiser un maximum d'eau, choisissez un programmateur à pile compatible avec les sondes météorologiques. Ces appareils favorisent une consommation d'eau efficace en déclenchant un système qui arrête l'arrosage quand l'humidité du sol est suffisante ou que le temps est à la pluie. Il est possible d’ajouter le capteur de pluie Mini Clik ou Rain Clik Hunter au programmateur Node afin d’interrompre l’arrosage automatique en cas de pluie.

Cartographie des programmateurs et journaux des événements

La cartographie des programmateurs est également une fonctionnalité précieuse. Après l'installation, vous pouvez utiliser votre smartphone pour punaiser une carte à l'emplacement de chaque programmateur afin de les identifier et de les enregistrer. L'outil de cartographie permet de retrouver facilement les emplacements lors de chaque visite, car votre téléphone vous indiquera précisément où aller, même si l'espace vert est envahi par la végétation ou change d'apparence au fil des saisons.

Même une fois les programmes configurés, des problèmes de sonde météorologique et du système peuvent altérer le fonctionnement du programmateur. Les journaux des événements conservent des mois durant la trace des performances du programmateur, afin que vous puissiez savoir dans le détail ce qui s'est produit. Vous pouvez même voir si quelqu'un a lancé un arrosage manuel ou modifié le calendrier.

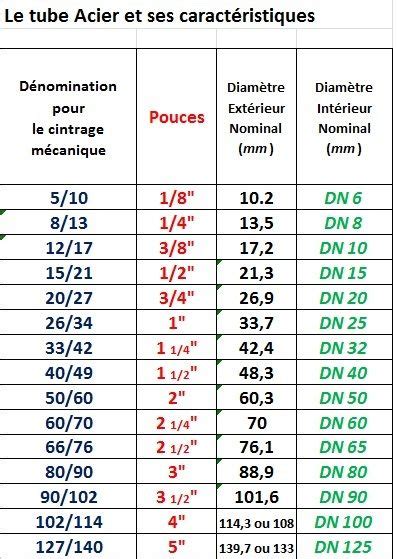

Choisir la bonne taille d'électrovanne

Un aspect crucial est de choisir la taille de votre électrovanne. La première étape est de savoir combien d'eau votre jardin a besoin, mesuré en mètres cubes par heure (m³/h). Il faut regarder combien vos plantes boivent et à quelle vitesse vous voulez les arroser. Trop petit, et vos plantes auront soif. Le diamètre de l’électrovanne doit être adapté à celui de votre tuyauterie. Pour un jardin classique, des électrovannes de 3/4" ou 1" sont généralement suffisantes.

Solutions pour différents scénarios d'arrosage

Les électrovannes d'arrosage solaire et les programmateurs à pile sont particulièrement adaptés à divers contextes :

• Pour votre petit jardin de ville : Une électrovanne 9V avec un programmateur à piles sera parfait. C'est simple à installer et ça fait le job.
• Pour un grand jardin ou une exploitation agricole : Là, il faudra une électrovanne 24V avec un programmateur branché sur le secteur. C'est du solide, ça gère les gros volumes d'eau et ça va durer dans le temps.
• Sites isolés et accès restreint à l'électricité : Les programmateurs à pile représentent une excellente solution pour les sites isolés et les espaces ayant un accès restreint à l'électricité, comme les terre-pleins centraux, les ronds-points, les serres et les jardins.
• Arrosage temporaire : Pour un maximum de flexibilité et de commodité, il est essentiel qu'un programmateur à pile soit équipé du Bluetooth ! Cette puissante technologie sans fil permet de gérer les sites à distance à l'aide d'un smartphone. Une fois un projet d'arrosage temporaire terminé, il est possible de réutiliser votre programmateur à pile pour un autre projet temporaire ou en tant qu'unité de démonstration. Pour un arrosage temporaire dans un ensemble résidentiel juste sorti de terre, ou pour un jardin hydroponique, les programmateurs à pile offrent des gains de temps et d'argent.

Considérations supplémentaires pour l'efficacité et la durabilité

Lors de l'acquisition d'un programmateur, il est utile de prendre en compte plusieurs aspects :

• Autonomie des piles : Certains programmateurs à pile risquent de ne pas durer toute la saison avec une seule pile. Voilà pourquoi il est important de choisir une unité ayant la capacité d'accueillir une deuxième pile. Assurez-vous que le programmateur que vous choisissez envoie également des rappels de remplacement de pile. Ces alertes sont généralement transmises par le biais d'une application de smartphone.
• Robustesse : Les programmateurs à pile sont généralement installés en extérieur, aussi est-il important d'acheter un modèle robuste, conçu pour résister aux conditions les plus difficiles. Les programmateurs utilisés dans des régions désertiques, par exemple, doivent être capables de résister à des chaleurs extrêmes (jusqu'à 60 °C) sans fondre ni casser. À l'inverse, dans les climats froids, ils doivent également pouvoir endurer des températures inférieures à zéro.
• Mémoire non volatile : Pour éviter la perte de données de programmation vitales, la mémoire non volatile est idéale. Sans elle, vous perdrez toute votre programmation si les piles se déchargent. Si vous envisagez d'acquérir un programmateur à pile conventionnel qui n'utilise pas d'application, choisissez un modèle qui permette de récupérer facilement les sauvegardes des programmes.
• Configuration des calendriers : Quand vous définissez un calendrier d'arrosage temporaire, paramétrez tout d'abord le calendrier à long terme en tant que sauvegarde. Ensuite, créez un calendrier temporaire pour la période de germination des semences, qui nécessite généralement des arrosages fréquents afin de stimuler la croissance des plantes. Une fois que les semences ont germé, restaurez les paramètres du calendrier à long terme.

Les programmateurs à pile et les solutions d'arrosage solaire, notamment les modèles compatibles Bluetooth, représentent l'avenir de la gestion de l'eau. Ils offrent une flexibilité inégalée, des économies substantielles et un impact environnemental réduit, transformant ainsi n'importe quel espace extérieur en un paradis vert, sans nécessiter une présence constante ou des infrastructures électriques complexes.
