Le Mystère de l'Embrayage de Motobineuse Agria : Fonctionnement, Diagnostic et Entretien

Le motoculteur, cet outil indispensable pour de nombreux jardiniers et professionnels de la motoculture, repose sur un ensemble complexe de pièces mécaniques dont l'embrayage joue un rôle central. L'Agria, marque reconnue pour sa robustesse, ne fait pas exception. Comprendre le fonctionnement de son embrayage est essentiel pour assurer sa longévité et son efficacité. Ce guide explore en détail les mécanismes, les problèmes courants et les solutions pour l'embrayage des motobineuses Agria, en s'appuyant sur les expériences partagées par les utilisateurs et les informations techniques disponibles.

Anatomie et Principe de Fonctionnement de l'Embrayage Agria

L'embrayage d'une motobineuse Agria, bien que variant légèrement en fonction des modèles spécifiques (comme les séries 2100, 1000, ou les plus récents 0100-R et 0100e), est généralement conçu autour d'un principe de friction pour transmettre ou interrompre la puissance du moteur vers la prise de force, qui actionne les outils rotatifs (fraise, etc.) ou les roues motrices.

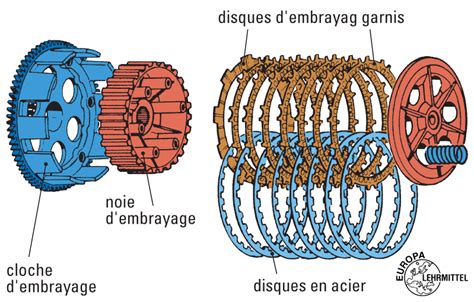

Dans le cas des anciens modèles, comme le Agria 2100, le système d'embrayage est souvent un embrayage multidisque, situé à l'intérieur d'un carter. Le fonctionnement repose sur la capacité de plusieurs disques, alternant entre garniture de friction et métal, à être pressés les uns contre les autres pour créer une liaison mécanique solidaire. Lorsque l'embrayage est "engagé" (poignée relâchée), une force de pression, souvent générée par des ressorts ou des rondelles Belleville, maintient ces disques fermement serrés. Cette pression assure que la rotation du vilebrequin est transmise à l'arbre de sortie, qui entraîne ensuite le système de transmission de la motobineuse.

Lorsqu'il s'agit de "débrayer" (actionner la poignée d'embrayage), un mécanisme de levier, actionné par un câble, vient relâcher cette pression. L'action du levier, souvent par l'intermédiaire d'un piston ou d'une entretoise, repousse les disques les uns des autres. Cela crée un espace entre eux, interrompant ainsi la transmission de la puissance du moteur. Une pièce clé dans ce processus est le levier de commande, qui, une fois tiré par le câble, agit sur un système interne. Ce système peut impliquer un piston, maintenu en place par un joint torique et un circlip. La compréhension précise de ces pièces mobiles est cruciale.

Les modèles plus récents, tels que l'Agria 0100-R et l'Agria 0100e, utilisent un embrayage à courroie trapézoïdale. Ce système est plus simple. Il implique une courroie qui transmet la puissance entre des poulies. L'embrayage, dans ce contexte, agit en tensionnant ou en relâchant cette courroie. L'actionnement de la poignée d'embrayage modifie la tension de la courroie, soit en la serrant pour engager la transmission, soit en la relâchant pour la désengager.

Diagnostic des Problèmes Courants d'Embrayage

Les forums de discussion et les retours d'expérience des utilisateurs d'Agria révèlent plusieurs problèmes récurrents concernant l'embrayage. L'un des plus fréquents est l'embrayage qui reste "collé", c'est-à-dire qu'il ne parvient pas à désengager complètement la transmission, même lorsque la poignée est actionnée.

Symptômes d'un embrayage collé :

• Les fraises tournent même lorsque l'embrayage est enfoncé à fond : C'est le signe le plus évident. La puissance du moteur est toujours transmise aux outils, rendant impossible le passage des vitesses ou le travail en toute sécurité.
• Les fraises tournent plus vite lorsque la poignée d'embrayage est complètement relâchée : Ceci est normal en fonctionnement, mais si le problème de "collage" persiste, cela signifie que même en relâchant la poignée, la transmission n'est pas pleinement engagée comme elle le devrait.
• Nécessité d'appuyer très fort sur la poignée d'embrayage : Une résistance excessive à l'actionnement de la poignée peut indiquer une friction anormale ou un blocage dans le mécanisme.
• Le comportement de l'embrayage s'améliore lorsque la machine est inclinée : Certains utilisateurs ont constaté que pencher la motobineuse vers l'avant pouvait améliorer le débrayage. Ce phénomène suggère que l'huile ou la gravité joue un rôle dans le collage des disques.

Causes possibles de l'embrayage collé :

1. Usure ou encrassement des disques : Avec le temps, l'huile de transmission peut se dégrader, se charger de particules métalliques ou de résidus de friction. Ces dépôts peuvent créer une adhérence entre les disques, les faisant "coller" ensemble. L'huile vieillissante et surchauffée peut littéralement cuire et former une pâte qui maintient les disques solidaires.
2. Viscosité de l'huile inadaptée : L'utilisation d'une huile trop épaisse, surtout par temps froid, peut augmenter la résistance au mouvement des disques et rendre le débrayage difficile. Les huiles modernes peuvent avoir des caractéristiques différentes de celles utilisées à l'époque de fabrication des anciennes machines Agria. Les spécifications d'origine, comme le SAE 80, peuvent nécessiter une adaptation aux huiles actuelles.
3. Mauvais réglage du câble d'embrayage : Un câble mal tendu ou mal ajusté peut ne pas permettre au levier d'embrayage d'exercer une pression suffisante pour désengager complètement les disques.
4. Pièces mécaniques bloquées ou déformées : Un piston grippé, un circlip mal positionné, un ressort fatigué, ou même une légère déformation de la cloche d'embrayage peuvent empêcher le bon fonctionnement du mécanisme.
5. Absence ou usure du circlip : Dans certains modèles, le bon positionnement d'un circlip est essentiel pour le maintien des pièces en place. Un circlip manquant ou déformé peut entraîner un mauvais alignement et bloquer le système.

Méthodes de Diagnostic et de Réparation

Face à un problème d'embrayage, une approche méthodique est nécessaire.

1. Vérification du Câble et du Réglage :

La première étape consiste à inspecter le câble d'embrayage. Vérifiez qu'il n'est ni effiloché ni cassé. Assurez-vous que son cheminement est correct et qu'il n'est pas pincé. Ensuite, ajustez la tension du câble. Il doit être suffisamment tendu pour actionner le levier, mais pas au point de solliciter constamment le mécanisme d'embrayage. Sur certains modèles, une vis de réglage peut être accessible directement sur le carter.

2. Inspection et Nettoyage des Disques :

Si le réglage du câble ne résout pas le problème, il est probable que les disques soient en cause. Le démontage du carter d'embrayage est alors nécessaire.

• Accès aux disques : Selon le modèle, cela peut impliquer de démonter le couvercle de la boîte de vitesses, le volant magnétique, ou directement le carter d'embrayage. L'accès peut être facilité par le retrait d'autres composants comme le système de freinage ou la coulisse des vitesses.
• Analyse visuelle : Une fois les disques accessibles, examinez leur état. Recherchez des signes d'usure excessive, de surchauffe (décoloration), ou de dépôts collants.
• Nettoyage : Le nettoyage des disques est une étape cruciale. Si les disques sont simplement encrassés par de l'huile ancienne, un dégraissant puissant comme du pétrole ou un nettoyant pour freins peut être utilisé. Faire tourner le moteur brièvement (avec précaution !) après avoir vidé l'huile et rincé peut aider à décoller les disques.
• Essai à sec ou avec une huile différente : Comme l'a découvert un utilisateur, tester le fonctionnement de l'embrayage "à sec" ou avec une quantité minimale d'huile peut aider à diagnostiquer un problème lié à la viscosité de l'huile.

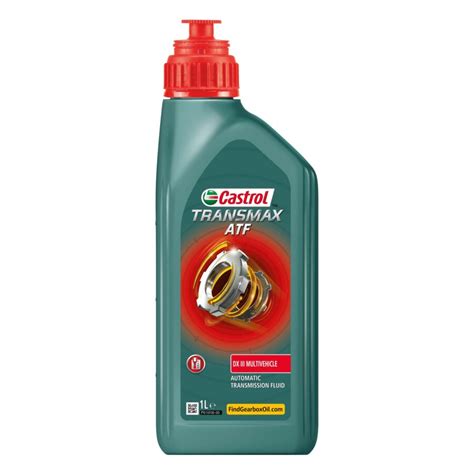

3. Remplacement de l'Huile :

Si l'huile est suspectée, il est impératif de la remplacer.

• Type d'huile : Consultez la documentation technique de votre Agria pour connaître la spécification d'huile recommandée (par exemple, SAE 80). Si cette huile n'est plus disponible ou si vous rencontrez des problèmes persistants, envisagez une huile moderne aux caractéristiques similaires (par exemple, SAE 75W-80 ou une huile pour boîte de vitesses). Certains utilisateurs ont eu du succès avec des huiles moins visqueuses comme la 15W-40 pour des tests rapides.
• Quantité : Respectez la quantité d'huile préconisée. Une quantité excessive peut entraîner un phénomène de "ventouse" entre les disques, rendant le débrayage difficile. Environ 0.25 litre est souvent cité pour certains modèles.
• Rinçage : Avant de remplir avec la nouvelle huile, un rinçage du carter avec du pétrole est souvent recommandé pour éliminer tous les résidus. Laissez tourner le moteur brièvement pour que le pétrole circule.

4. Démontage plus Poussé :

Si le nettoyage et le changement d'huile ne suffisent pas, un démontage plus approfondi peut être nécessaire pour accéder à des pièces potentiellement bloquées ou endommagées :

• Piston et joints : Vérifiez l'état du piston d'actionnement de l'embrayage, du joint torique et du circlip qui le maintient. Ces éléments doivent coulisser librement.
• Ressorts et rondelles Belleville : Inspectez les ressorts et les rondelles Belleville qui fournissent la force de pression. Assurez-vous qu'ils ne sont pas cassés, déformés ou fatigués.
• Utilisation de solvants : Pour débloquer un piston grippé, des solvants spécifiques ou un dégrippant peuvent être appliqués. Un léger chauffage peut parfois aider.

5. Démontage des Disques :

Dans certains cas, il peut être nécessaire de démonter complètement les disques de friction et les disques intermédiaires. L'écrou qui maintient l'ensemble peut être bloqué. S'il s'agit d'un pas à droite, il se dévisse classiquement dans le sens inverse des aiguilles d'une montre. Une fois démontés, nettoyez chaque disque individuellement.

6. Jointure des Carter :

Lors du remontage, si une séparation des carters (moteur et embrayage) est nécessaire, un joint papier est souvent utilisé. En l'absence de ce joint ou s'il est endommagé, l'utilisation d'une pâte à joint bleue (spécifique pour les moteurs) est une solution courante et efficace pour assurer l'étanchéité.

Maintenance Préventive pour l'Embrayage

Une maintenance régulière est la clé pour éviter les problèmes d'embrayage et prolonger la durée de vie de votre motobineuse Agria.

• Changement d'huile régulier : Suivez les recommandations du fabricant concernant la fréquence et le type d'huile à utiliser pour la boîte de vitesses et le système d'embrayage.
• Nettoyage : Après chaque utilisation, nettoyez la motobineuse, en particulier autour des zones sensibles comme le système d'embrayage, pour éviter l'accumulation de terre et de débris.
• Inspection du câble : Vérifiez périodiquement l'état du câble d'embrayage, sa tension et son cheminement.
• Écoute du moteur : Soyez attentif aux bruits anormaux, aux à-coups ou aux difficultés de passage des vitesses, qui pourraient indiquer un problème naissant avec l'embrayage.
• Utilisation douce : Évitez les démarrages et arrêts brusques, ainsi que les sollicitations excessives de l'embrayage, surtout lors de travaux difficiles.

La complexité mécanique de l'embrayage des motobineuses Agria peut sembler intimidante, mais en comprenant son fonctionnement et en appliquant les bonnes méthodes de diagnostic et de maintenance, il est possible de maintenir cet outil essentiel en parfait état de marche. L'entraide entre utilisateurs, comme on le voit dans les forums, est une ressource précieuse pour résoudre les problèmes spécifiques et partager les bonnes pratiques.
