Le repiquage électrique, en particulier à partir d'un interrupteur, est une opération qui suscite de nombreuses interrogations chez les particuliers et même certains professionnels. Souvent motivé par le désir d'ajouter un point lumineux ou une prise là où l'installation existante semble limitée, ce type d'intervention requiert une compréhension approfondie des principes fondamentaux de l'électricité et des normes en vigueur pour garantir la sécurité et la conformité de l'installation. Cet article vise à démystifier le repiquage à partir d'un interrupteur, en explorant les possibilités, les précautions à prendre et les alternatives.

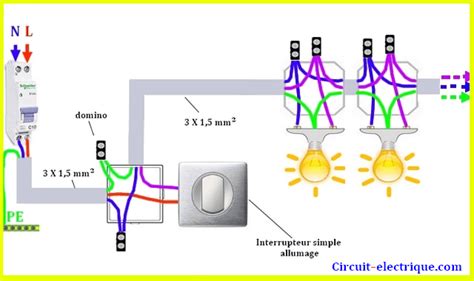

Les bases de l'interrupteur et le circuit électrique
Pour comprendre le repiquage, il est essentiel de rappeler le rôle d'un interrupteur dans un circuit électrique. Un interrupteur est un dispositif simple qui permet de couper ou de rétablir l'alimentation électrique vers une charge, généralement une ampoule. Contrairement à une prise de courant qui offre une alimentation continue (phase, neutre et terre), un interrupteur est généralement câblé uniquement sur le fil de phase.
Un participant a écrit : « l'interrupteur est juste un dispositif qui permet de couper/rétablir l'alimentation vers l'ampoule. » Cette affirmation souligne la fonction primaire de l'interrupteur. Cependant, une idée reçue est qu'il n'y a qu'un seul fil qui passe par l'interrupteur. Comme le fait remarquer Youri : « Tu fais comment un court-circuit avec 1 fil ? » et Aigle bavard de préciser : « Avec un fil, ben non… Il n'y a pas qu'un seul fil. Parce que le circuit se ferme au-delà de l'ampoule, où il y a un second fil. » En réalité, la phase (fil d'arrivée) arrive à l'interrupteur, et un fil de retour (la phase coupée) part de l'interrupteur vers l'ampoule. Le neutre, quant à lui, est généralement directement connecté à l'ampoule sans passer par l'interrupteur. Un contributeur a souligné : « il est très rare d'avoir le fil neutre qui arrive à l'interrupteur. » Cette configuration est cruciale pour comprendre les limites et les possibilités du repiquage.
Qu'est-ce qu'un "repiquage" et pourquoi est-il envisagé ?
Le repiquage consiste à dériver une nouvelle ligne électrique à partir d'un point existant de l'installation. Lorsqu'il est question de repiquer à partir d'un interrupteur, l'objectif est souvent d'alimenter un nouvel appareil (comme un spot supplémentaire) en utilisant le circuit déjà en place. Un utilisateur souhaitait par exemple « alimenter un spot » et pensait « repiquer du courant provenant d'un interrupteur ». L'attrait de cette méthode réside dans la simplicité apparente et l'économie de tirer une nouvelle ligne depuis le tableau électrique.
Les défis du repiquage à partir d'un interrupteur
Le repiquage à partir d'un interrupteur présente plusieurs défis techniques et réglementaires.
L'absence du neutre à l'interrupteur : Un obstacle majeur
Le principal obstacle est l'absence fréquente du fil neutre à l'interrupteur. Comme mentionné précédemment, l'interrupteur ne coupe que la phase. Pour alimenter un nouvel appareil nécessitant à la fois la phase et le neutre (comme un spot ou une prise), il est impératif de disposer de ces deux conducteurs. Si vous n'avez qu'un seul fil (la phase coupée) qui passe par l'interrupteur, vous ne pourrez pas alimenter un appareil nécessitant une phase et un neutre sans modifier en profondeur le câblage existant ou trouver le neutre ailleurs.
Le repiquage pour un spot sur le même circuit
Si l'objectif est d'allumer un spot sur le même circuit que l'ampoule actuelle, la solution la plus simple n'est pas de partir de l'interrupteur. « Si tu veux que ton spot s'allume sur le même circuit que ton ampoule actuelle, il te suffit de repartir tout bêtement de ton éclairage actuel, et ceci sans perte d'intensité. » En effet, au niveau de l'ampoule, vous trouverez la phase (coupée par l'interrupteur) et le neutre. C'est à cet endroit qu'un repiquage est techniquement plus simple pour un nouvel éclairage.

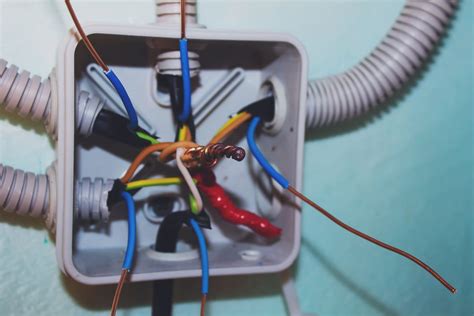

La distinction entre interrupteur et boîte de dérivation
Il est crucial de ne pas confondre un interrupteur avec une boîte de dérivation. Une boîte de dérivation est conçue pour regrouper des connexions électriques et distribuer le courant, offrant généralement accès à la phase, au neutre et à la terre. Un interrupteur, dans sa configuration classique, ne remplit pas cette fonction. Un utilisateur s'interrogeait sur la possibilité qu'un interrupteur soit « considéré comme une boîte de dérivation ou je ne sais quoi… », ce qui reflète une confusion courante.
Respect des normes électriques et sécurité
Le respect des normes électriques est primordial pour la sécurité des personnes et la pérennité de l'installation. En France, la norme NF C 15-100 encadre les installations électriques.
L'interdiction de mélanger les circuits
Une règle fondamentale est l'interdiction de mélanger les circuits prises et les circuits d'éclairage. Un contributeur a clairement indiqué : « Par contre c'est interdit de mélanger les circuit prise et circuit d'éclairage si on veut respecté les normes. » Cette séparation est mise en place pour des raisons de sécurité et de protection. Un disjoncteur différentiel protège un groupe de circuits. Si un problème survient sur un circuit de prises, cela ne devrait pas affecter l'éclairage. Repiquer une prise depuis un circuit d'éclairage (ou inversement) contourne cette protection et peut créer des situations dangereuses.
La nécessité d'un disjoncteur dédié
Pour toute nouvelle ligne électrique, il est plutôt conseillé de « tirer une nouvelle ligne électrique depuis le tableau avec un disjoncteur dédié. » Cela garantit une protection adéquate et permet de dimensionner le circuit en fonction des besoins des nouveaux appareils. Le calibre du disjoncteur et la section des conducteurs doivent être adaptés à la puissance des appareils raccordés.
La section des fils et les connecteurs

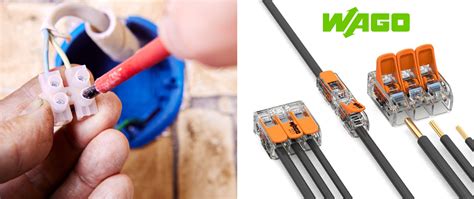

Lorsqu'on réalise des connexions, la section des fils est importante. Un utilisateur a mentionné : « j'avais lu que du 50mm c'était préférable ». Il est probable qu'il s'agissait d'une coquille et que 1,5 mm² ou 2,5 mm² était la section visée, souvent utilisées pour l'éclairage et les prises. Pour les connexions, les connecteurs Wago sont souvent recommandés pour leur fiabilité et leur facilité d'utilisation, comme suggéré : « pour les connecteurs il me semble que ce sont les wagos auxquels vous faites allusion. » Il est important de veiller à ce que les connexions soient solides et bien isolées pour éviter les courts-circuits. « Utilisez le ruban isolant pour couvrir les connexions et empêcher les courts-circuits. »
Cas particuliers et configurations complexes
Certains scénarios de repiquage peuvent être plus complexes, notamment dans les anciennes installations ou lors de la gestion de multiples interrupteurs.
Les installations sans boîte de dérivation
Dans les anciennes installations, il est parfois possible de rencontrer des configurations sans boîte de dérivation apparente. Un utilisateur a posé la question : « J'ai fait une installation sans boite de dérivation, est-ce possible de les alimenter via une seule arrivée genre une phase et neutre et faire le repiquage entre eux ?? » Bien que techniquement possible, cela peut compliquer la maintenance et le respect des normes. En effet, la norme impose des règles strictes concernant l'accessibilité des connexions.
Les interrupteurs multiples et les va-et-vient
Les interrupteurs doubles, les va-et-vient, et les permutateurs ajoutent des couches de complexité. Un utilisateur décrivait une situation avec « un va-et-vient à 3 interrupteurs, avec permutateur ». Dans ces configurations, le nombre de fils dans le boîtier peut être très important. « neutre + phase directe + 2 navettes + 4 phases coupées + 4 neutres + 5 terres : 17 fils au plus, il va falloir un chausse-pieds. » Dans ces cas, il peut être nécessaire d'utiliser des boîtiers plus grands (comme un boîtier 4 postes) ou de scinder l'alimentation en deux pour alléger la charge de fils dans un même boîtier. L'utilisation de « câble souple HO7V-K, bien plus facile à utiliser » peut faciliter le câblage dans des espaces restreints.

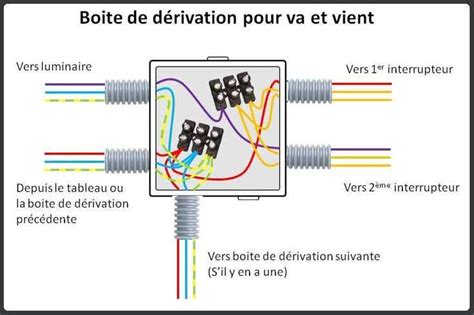

Branchement d’un interrupteur va-et-vient
Repiquage pour interrupteur lumineux avec témoin
L'ajout d'un interrupteur lumineux avec témoin, qui s'allume lorsque la lampe qu'il commande est allumée, est un autre cas spécifique. Un utilisateur souhaitait « poser un inter lumineux avec témoin (lampe grenier allumée = témoin interrupteur allumé) pour commander une ampoule (non installée) dans un grenier. » Ces interrupteurs nécessitent généralement une connexion au neutre pour alimenter leur témoin lumineux, ce qui peut poser problème si le neutre n'est pas présent dans le boîtier de l'interrupteur.
Alternatives au repiquage direct sur l'interrupteur
Compte tenu des difficultés et des contraintes normatives, il est souvent préférable d'envisager des alternatives au repiquage direct sur l'interrupteur.
Repartir du point lumineux existant
Comme déjà mentionné, pour un nouvel éclairage, le point de départ le plus logique est souvent le luminaire existant. Ici, vous avez accès à la phase (coupée par l'interrupteur) et au neutre. « Si vous pouviez ne pas vous repiquer sur la prise ce serait mieux. Ainsi, PC et lumière partiraient de la boîte. » Cela est souvent la solution la plus simple et la plus conforme pour ajouter un éclairage.
Tirer une nouvelle ligne depuis le tableau électrique
La solution la plus sûre et la plus conforme à la norme est de tirer une nouvelle ligne électrique depuis le tableau de répartition, protégée par un disjoncteur dédié. Bien que cela puisse être plus coûteux et demander plus de travail, cela garantit une installation optimale en termes de sécurité, de performance et de conformité.
Utilisation de boîtes de dérivation appropriées
Si un repiquage est inévitable, il doit se faire dans des boîtes de dérivation accessibles et dimensionnées pour le nombre de conducteurs. Ces boîtes permettent de regrouper les connexions de manière organisée et sécurisée.
Les questions à se poser avant de repiquer
Avant d'entreprendre un repiquage, il est essentiel de se poser les bonnes questions pour éviter les erreurs coûteuses et dangereuses.
- Quelle est la nature du circuit existant ? Est-ce un circuit d'éclairage ou de prises ?
- Quels fils sont présents dans le boîtier de l'interrupteur ? La phase, le neutre, la terre ?
- Quelle est la section des fils existants ? Sont-ils suffisants pour supporter la charge supplémentaire ?
- Quelle est la protection (disjoncteur) du circuit existant ? Est-elle adaptée à la charge totale après repiquage ?
- Quelles sont les exigences du nouvel appareil ? A-t-il besoin d'une phase, d'un neutre et d'une terre ?
- Suis-je en mesure de respecter la norme NF C 15-100 ? Un professionnel est-il nécessaire ?
Un participant a souligné l'importance de la « section de la ligne d'arrivée et sa protection ». Il est également crucial de savoir si la ligne existante est déjà utilisée par d'autres récepteurs : « Il faudra aussi préciser si cette ligne était en attente où s'il y a d'autres récepteurs de branchés dessus : prises ? »
Branchement d’un interrupteur va-et-vient
Les étapes pour un repiquage si l'option est maintenue
Si après mûre réflexion et évaluation des risques, la décision de repiquer sur un interrupteur est maintenue (dans des cas où cela est jugé acceptable et conforme aux normes, notamment pour un simple ajout d'éclairage sur un circuit d'éclairage existant et correctement dimensionné), voici les étapes générales :
- Couper l'alimentation électrique générale : C'est la première et la plus importante des mesures de sécurité. Vérifiez l'absence de tension avec un testeur.
- Démonter l'interrupteur existant : « Utilisez le tournevis pour enlever les vis qui maintiennent l'interrupteur en place. Une fois que l'interrupteur est démonté, vous pouvez connecter le fil électrique. »
- Identifier les fils : Identifiez clairement la phase d'arrivée, la phase coupée et, si présent, le neutre et la terre. Un voltmètre ou un testeur de phase est indispensable.
- Connecter les nouveaux fils : Si un neutre est disponible (par exemple, dans un boîtier d'encastrement où passent d'autres fils, ou si l'interrupteur est un cas particulier avec neutre), connectez le nouveau circuit en parallèle avec des connecteurs appropriés (type Wago). Assurez-vous que les connexions sont robustes.
- Isoler les connexions : « Utilisez le ruban isolant pour couvrir les connexions et empêcher les courts-circuits. »
- Remonter l'interrupteur et tester : Une fois les connexions sécurisées et isolées, remontez l'interrupteur et rétablissez le courant pour tester le bon fonctionnement de l'installation.
« Vous savez maintenant comment se repiquer sur un interrupteur. » Cependant, il est vital de réitérer que cette approche doit être réalisée avec une grande prudence et une connaissance approfondie des règles électriques. Le recours à un électricien qualifié est fortement recommandé pour toute modification d'installation électrique, surtout si des doutes subsistent quant à la faisabilité ou la conformité. Ne pas respecter les normes peut avoir des conséquences graves, allant de l'endommagement des appareils à l'incendie, en passant par l'électrocution.
