L'installation électrique d'une habitation est un système complexe dont le tableau électrique constitue le cœur. Il assure la distribution de l'énergie reçue du réseau public, via le compteur et le disjoncteur général, vers les différents circuits de la maison. Le choix de la section de câble appropriée pour le raccordement du tableau au réseau électrique est une étape cruciale, dictée par la puissance délivrée par le compteur et la distance du point de livraison. Cette section doit être dimensionnée avec précision, conformément à la norme NF C 15-100, afin de garantir la sécurité et la performance de l'installation.
Le Rôle Essentiel du Disjoncteur de Branchement
Le disjoncteur de branchement, également connu sous le nom de disjoncteur d'abonné ou disjoncteur général, joue un rôle primordial dans la séparation et la protection de l'installation électrique. Il assure le transit du courant entre le compteur et le tableau de répartition, contrôlant l'alimentation en phase et neutre. Avec une sensibilité typique de 500 mA, il est conçu pour couper l'alimentation de tout le logement en cas de surcharge, de court-circuit ou si sa manette est abaissée manuellement.
Le raccordement du disjoncteur d'abonné au compteur électrique peut s'effectuer selon deux modes distincts, définis par la norme NF C 14-100. Le branchement de type 1 est autorisé lorsque la longueur du câble de branchement sur le domaine privé est inférieure à 30 mètres. Dans ce scénario, le disjoncteur de branchement et le compteur sont généralement installés par ENEDIS à l'intérieur du logement. En revanche, le branchement de type 2 est préconisé quelle que soit la longueur du câble de branchement en zone privative. Ici, ENEDIS procède à l'installation du disjoncteur de branchement et du compteur en limite de propriété.

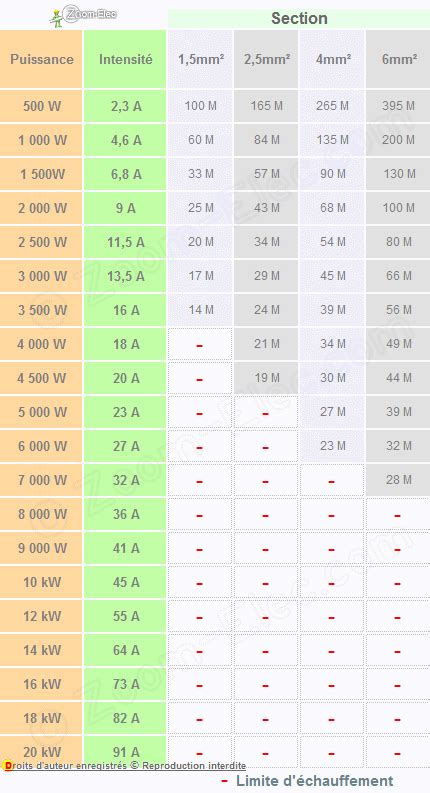

Dimensionnement des Câbles : Normes et Exemples Pratiques
La détermination de la section de câble adéquate pour le raccordement du tableau au réseau électrique dépend de plusieurs facteurs, notamment la puissance délivrée par le compteur et la distance séparant ce dernier du disjoncteur général. La norme NF C 15-100 est la référence incontournable pour ce dimensionnement. Elle stipule l'utilisation de conducteurs de forte section, posés par des professionnels qualifiés, et associés à des protections appropriées. Il est impératif de souligner que toute intervention sur l'arrivée électrique est strictement réglementée. La sécurité prime : il est formellement déconseillé de travailler sous tension. Il est impératif de couper l'alimentation, de vérifier l'absence de tension et, en cas du moindre doute, de faire impérativement appel à un électricien professionnel.
Pour illustrer concrètement, considérons un exemple : pour un compteur délivrant une puissance de 9 kW et dont la distance avec le disjoncteur est inférieure à 30 mètres, un câble en cuivre de type RO2V d'une section de 16 mm² est généralement requis. Ce câble est destiné à transporter les conducteurs de phase et de neutre. Le conducteur de terre, quant à lui, est relié à un piquet de terre depuis le tableau électrique, assurant ainsi une protection fondamentale contre les défauts d'isolement.

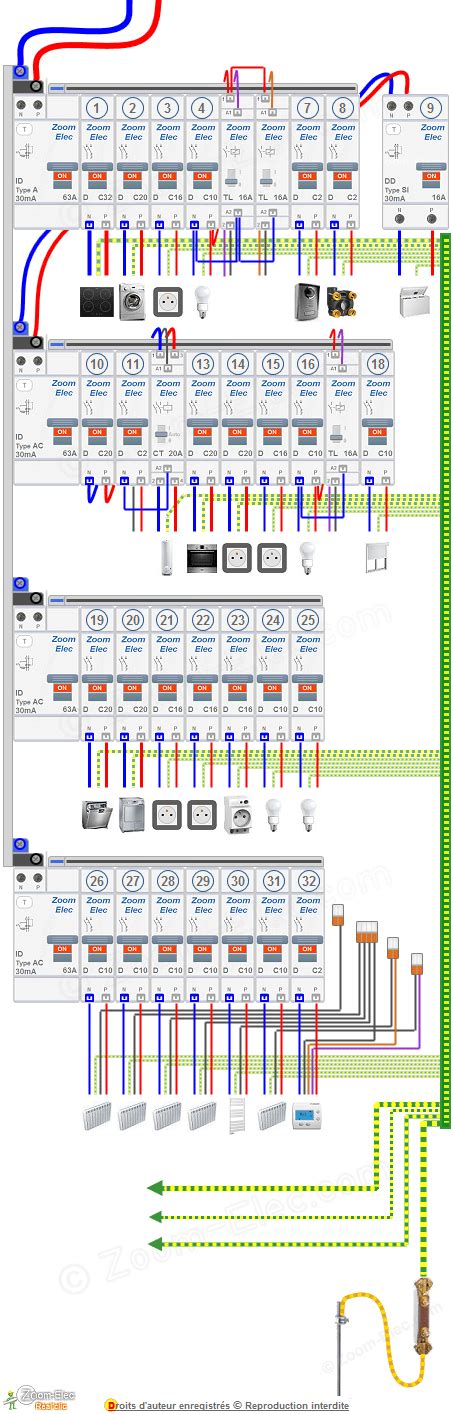

L'Importance Cruciale du Tableau Électrique
Le tableau électrique, souvent qualifié de "cerveau" de l'installation domestique, est le point central où convergent les flux énergétiques avant d'être distribués. Il reçoit l'électricité du réseau public via le compteur et le disjoncteur général, puis la répartit de manière organisée vers les différents circuits de la maison. La section des câbles qui relient ce tableau au réseau est donc déterminante pour la capacité de l'installation à supporter la demande énergétique.
La section du câble d'alimentation du tableau électrique est fréquemment définie en fonction de la puissance nominale du compteur électrique, exprimée en kVA (kilovoltampères). Les puissances couramment rencontrées sont de 3, 6, 9, 12 ou 18 kVA. En règle générale, la section de câble standard pour un tableau électrique se situe autour de 16 mm². Il est essentiel de comprendre que cette partie de l'installation est soumise à une réglementation stricte, garantissant la sécurité des biens et des personnes.
Le Raccordement du Disjoncteur d’Abonné : L'Expertise d'un Professionnel
Le raccordement d'un disjoncteur d'abonné à un tableau électrique est une opération qui requiert une expertise spécifique. Il est fortement recommandé de confier cette tâche à un professionnel qualifié. Les sections de câbles à utiliser doivent être définies avec précision en fonction de la longueur du raccordement et de la puissance à acheminer, le tout dans le respect des normes en vigueur. Un électricien certifié possède les connaissances nécessaires pour assurer une installation conforme et sécurisée.
Comment Raccorder un Compteur Linky et un Disjoncteur d’Abonné : Norme NF C 14-100
La Gaine Technique Logement (GTL) : Un Passage Obligé
Pour toute nouvelle installation électrique ou rénovation d'envergure, la mise en place d'une Gaine Technique Logement (GTL) est une exigence réglementaire. La GTL est un conduit vertical qui regroupe l'ensemble des câbles de communication et d'alimentation électrique, assurant ainsi une organisation propre et un accès facilité pour les interventions futures.
Lorsqu'il s'agit de se "repiquer" sur un tableau électrique existant pour créer un tableau secondaire, l'accès aux borniers Neutre (bleu) et Phase (rouge ou noir) du tableau principal est indispensable. Ces borniers se situent généralement en haut ou en bas des tableaux généraux basse tension (TGBT). La création d'un nouveau point de raccordement implique une augmentation du volume de la GTL. Les dimensions minimales intérieures à respecter sont de 60 cm de largeur et 20 cm de profondeur, sur toute la hauteur, du sol au plafond. Des dérogations sont possibles pour les habitations de petite surface, inférieures ou égales à 35 m².
Le nouveau tableau secondaire doit être installé à proximité du TGBT, et ses équipements de protection, tels que les interrupteurs différentiels, doivent être positionnés entre 1 et 1,80 mètre du sol. De plus, la rangée la plus basse des disjoncteurs du tableau secondaire ne doit pas être située à moins de 50 cm du sol. La procédure de "se repiquer" sur un tableau électrique implique plusieurs étapes : l'arrêt de l'alimentation générale, le raccordement à la GTL, l'alimentation du nouveau tableau, le raccordement des disjoncteurs, le placement des modules de protection, les raccordements finaux, et enfin, une vérification minutieuse de l'ensemble de l'installation. Une fois l'électricité rétablie, les disjoncteurs divisionnaires du tableau secondaire sont mis sous tension un par un pour s'assurer du bon fonctionnement de tous les branchements. Cette solution est particulièrement pertinente lorsque l'installation électrique existante ne répond plus aux besoins croissants de l'habitation.
Le Raccordement au Réseau Public : Démarches et Coûts
Pour les propriétaires qui construisent une maison neuve, le raccordement au réseau électrique public est une étape fondamentale. La demande de raccordement doit être adressée à ENEDIS. Il est crucial de déterminer la puissance électrique maximale nécessaire en amont, afin d'éviter toute sous-estimation ou sur-dimensionnement. Le choix du type de branchement, le calcul de la puissance requise, la sélection de l'abonnement électrique et le choix des câbles d'alimentation pour le raccordement au réseau sont autant de paramètres à considérer.
Le raccordement électrique d'un logement consiste à connecter l'installation intérieure de l'habitation au réseau de distribution public. Cette opération peut nécessiter une extension du réseau existant. La demande de raccordement est à la charge du propriétaire, ou de son électricien, et doit être effectuée directement auprès d'ENEDIS. Les frais de raccordement, qui varient généralement entre 500 € et 2500 €, sont à la charge du demandeur. Le délai moyen pour un raccordement au réseau électrique est d'environ deux mois, à compter de l'acceptation de la proposition d'ENEDIS et du paiement d'un acompte.
Les travaux de raccordement au réseau électrique sont encadrés par la norme NFC 14-100. Le câble de dérivation individuelle, qui traverse la propriété privée, est généralement acheminé via un fourreau de type TPC (Tubes de Protection de Câbles) d'un diamètre de 75 mm. La tranchée creusée pour la pose de ce fourreau doit avoir une profondeur minimale de 65 cm, et un grillage de signalisation rouge doit être installé 20 cm au-dessus du fourreau. Ce fourreau doit aboutir à l'aplomb de la GTL et ne doit pas traverser d'espaces sanitaires. La pose de ce fourreau est souvent réalisée lors de la viabilisation du terrain. La fourniture et la mise en place du câble d'alimentation entre le tableau électrique et la logette technique sont assurées par ENEDIS.
Les travaux de raccordement au réseau électrique, réalisés en limite du domaine public, sont effectués par les équipes d'ENEDIS ou leurs sous-traitants. Si la limite de propriété est matérialisée par une clôture, une borne de raccordement sera installée. Dans le cas d'un mur existant, ENEDIS peut procéder à l'encastrement du coffret de branchement, mais les frais associés à cette opération incombent au propriétaire. Il est essentiel de bien indiquer sur les plans fournis lors de la demande de raccordement les limites de propriété, les futures voies de circulation, les chemins et les portails. Il est également déconseillé d'utiliser la borne de raccordement comme point d'ancrage pour une clôture ou un grillage. Si le propriétaire souhaite réaliser les travaux d'encastrement pour réduire les coûts, il doit prévoir une niche de 35 cm de hauteur, 24 cm de largeur et 14 cm de profondeur, ainsi qu'une saignée de 20 cm de largeur et 10 cm de profondeur le long du mur, entre le sol et le coffret.
Monophasé ou Triphasé : Choisir la Bonne Alimentation
Le choix entre une alimentation monophasée et triphasée est une décision importante lors de la conception d'une installation électrique. La majorité des maisons individuelles sont alimentées en monophasé, qui est suffisant pour la plupart des usages domestiques courants. Cependant, certaines situations spécifiques peuvent nécessiter une alimentation triphasée. Cela peut concerner d'anciennes maisons déjà équipées en triphasé lors de leur construction, l'utilisation de machines spéciales qui requièrent ce type de courant, ou encore de très grandes habitations nécessitant une puissance électrique substantielle.
Pour déterminer la puissance souscrite la plus adaptée, il est conseillé de contacter son fournisseur d'énergie. Celui-ci pourra évaluer les besoins en fonction du profil de consommation et des équipements électriques présents dans le logement. Il est également crucial de bien évaluer la distance entre la logette de raccordement et le tableau électrique intérieur. Les plans de voirie et réseaux divers (VRD) doivent être consultés attentivement, en tenant compte du fait que les canalisations ne sont pas toujours en ligne droite. Il faut également prévoir une marge supplémentaire de 3 mètres pour les remontées de câbles.
Sur la base de ces éléments, il faut définir la section minimale autorisée pour le câble d'alimentation. Si cette section ne permet pas de couvrir la distance totale requise, il faudra l'augmenter jusqu'à ce que la longueur maximale autorisée sur la ligne soit supérieure à la longueur totale de l'installation. Pour les câbles d'alimentation, il est possible de trouver des solutions en monophasé et en triphasé jusqu'à des sections de 25 mm². Au-delà de cette section, les câbles deviennent particulièrement lourds et leur passage dans les réseaux VRD peut nécessiter un équipement spécifique. Dans de tels cas, il est recommandé de faire appel à un électricien professionnel pour leur mise en place.
Les Lignes Électriques Aériennes et les Servitudes : Comprendre les Enjeux
La présence de lignes électriques aériennes traversant une propriété privée soulève souvent des questions relatives aux servitudes et aux responsabilités. Une servitude est un droit accordé à un tiers (ici, le gestionnaire du réseau électrique) pour utiliser une partie de votre propriété à des fins spécifiques, comme le passage de câbles. L'absence de servitude mentionnée dans l'acte de vente peut complexifier la situation, mais ne signifie pas nécessairement qu'il n'existe aucun droit de passage, notamment dans le cas d'une "servitude par destination du père de famille" si les parcelles étaient autrefois unies.
Dans les cas où les câbles passent au-dessus de votre terrain, il est important de vérifier si une convention de servitude a été établie. Si un problème survient, comme un câble endommagé par un arbre, la responsabilité de l'élagage peut incomber au propriétaire des arbres si les poteaux sont sur le domaine public. La commune peut considérer que l'élagage est à votre charge en tant que propriétaire des arbres.
Il est également possible que des poteaux électriques soient implantés sur votre propriété, à proximité de votre façade, ce qui peut gêner des travaux de rénovation ou d'extension. Dans ce contexte, il est nécessaire de contacter ENEDIS pour envisager un éventuel déplacement de l'ouvrage.
Pour les lignes de moyenne ou haute tension traversant une propriété, des règles de sécurité strictes s'appliquent, notamment en ce qui concerne les distances à respecter avec les habitations et la végétation. ENEDIS peut demander le rehaussement de ces lignes si les consignes de sécurité ne sont pas respectées, et la prise en charge de ces frais peut être sujette à négociation.
Face à des situations complexes impliquant des lignes électriques, il est primordial de :
- Contacter ENEDIS : C'est le premier interlocuteur pour toute demande de renseignement, de modification ou de résolution de problèmes liés aux installations électriques.
- Consulter son acte de propriété : Vérifier s'il mentionne des servitudes existantes.
- Se rapprocher d'un professionnel : Un électricien qualifié pourra évaluer la situation, vous conseiller et réaliser les travaux nécessaires dans le respect des normes.
- En cas de litige persistant : Si une solution satisfaisante n'est pas trouvée avec ENEDIS, il est possible de saisir le médiateur de l'énergie.
La gestion des lignes électriques aériennes et des servitudes peut être délicate. Une approche méthodique, basée sur la connaissance des réglementations et le dialogue avec les acteurs concernés, est essentielle pour trouver des solutions adaptées et garantir la sécurité de tous.
