Le domaine de la motoculture repose sur des principes fondamentaux de mécanique thermique. On nomme moteur thermique ou à combustion tout engin qui fournit de l'énergie mécanique à partir de la combustion d'un carburant (essence, gas-oil, kérosène, etc.). Pour bien appréhender le fonctionnement d'un moteur de motobineuse Honda, il est essentiel de comprendre comment l'énergie brute se transforme en mouvement rotatif utile. Quand vous faîtes du vélo, vous transformez l'énergie de votre corps en puissance (muscle) que vous transmettez par l'intermédiaire de vos jambes à un pédalier qui transforme ce déplacement linéaire en mouvement rotatif. C'est exactement cette analogie qui régit le fonctionnement interne du moteur : le piston agit comme la jambe, et le vilebrequin comme le pédalier.
Les composants fondamentaux de la chambre de combustion
La précision est le maître-mot de la mécanique Honda. Le piston et le cylindre sont des éléments bruts de fonderie et de ce fait le coulissement du piston dans le cylindre n'est pas étanche puisqu'il y a un écart entre le piston et le cylindre. D'où une absence de compression. Il faut donc combler ce jeu et de façon souple pour éviter un serrage entre ces deux éléments, on a donc inventé les segments. Ces derniers sont enroulés autour du piston et font office de paroi étanche. Ces cercles sont ouverts et ils s'écartent un peu comme des ressorts jusqu'à buter sur la paroi du cylindre.
Le rôle des segments est réparti selon trois fonctions critiques :
- Le segment de feu ou « coup de feu », c'est le segment supérieur qui assure l'étanchéité avec la combustion.
- Le deuxième, le segment d'étanchéité, en position intermédiaire, il doit assurer avec le segment coup de feu l'étanchéité à la pression de combustion, et avec le racleur l'étanchéité entre l'huile et la combustion.
- Le segment racleur, il est placé en partie inférieure du piston. Il racle l'excès d'huile déposée sur les parois du cylindre pour éviter les remontées dans la chambre de combustion, mais doit laisser sur ces parois un mince film d'huile.
La cinématique de la distribution
Une fois l'étanchéité assurée, il faut gérer le flux des gaz. Donc nous avons vu que pour obtenir une puissance il suffisait de comprimer un mélange air essence et de le faire exploser, maintenant nous allons voir comment le faire arriver entre la tête du piston et le haut du cylindre. Dans un premier temps une petite définition, le haut du cylindre s'appelle une culasse donc dorénavant j'utiliserai ce terme.
Sur le vilebrequin ou plus exactement en bout du vilebrequin vous avez un pignon avec un arbre sur lequel il y a deux cames : une pour l'admission, une pour l'échappement, ensuite vous avez les tiges de culbuteurs. Au moment de la rotation du vilebrequin les cames qui sont fixes et positionnées à l'usine viennent pousser sur les tiges des culbuteurs actionnant les culbuteurs qui eux mêmes viennent pousser les soupapes pour dégager la lumière soit d'admission soit d'échappement. La fermeture des soupapes s'effectue automatiquement par l'effet des ressorts lorsque les cames ne sont plus en contact avec les tiges de culbuteurs. Vous constatez qu'il y a deux pignons, un petit en bout du vilebrequin qui entraîne le pignon à cames.
Qu'est-ce qu'un moteur à quatre temps ? - C'est pas sorcier
Le système d'allumage et la carburation
Le moteur Honda repose sur une synchronisation parfaite entre l'admission, la compression, l'explosion et l'échappement. Ensuite il faut prendre en compte le temps explosion qui va permettre de transformer l'énergie en puissance, pour cela on utilise une bougie d'allumage, cette bougie va provoquer l'étincelle nécessaire à l'explosion du mélange. Elle a pour cela besoin d'une énergie électrique qui est généralement commandée par un volant magnétique et une bobine. Le point d'allumage ou de création de l'étincelle doit être précis et s'effectuer juste avant que le piston n'atteigne son point haut, il est généralement commandé par une clavette positionnée sur le volant moteur en correspondance avec le vilebrequin.

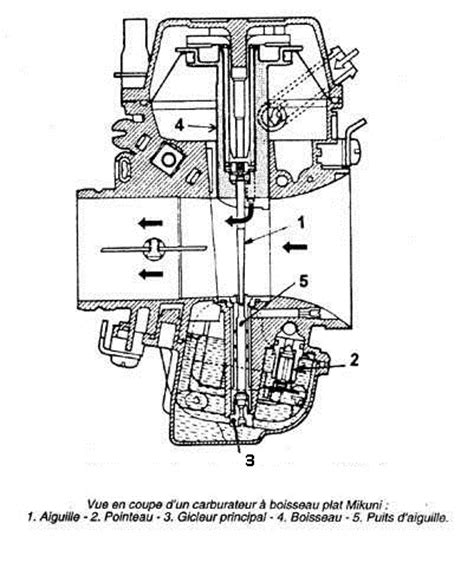

Le carburateur qui a aussi un rôle important car c'est lui qui va doser le mélange air / essence et permettre de réguler la vitesse du moteur en augmentant ou diminuant ce mélange. Sur un carburateur classique il travaille par dépression, c'est-à-dire que le piston dans sa descente crée une dépression avec pour effet une aspiration au niveau du carburateur.
Régulation thermique et pressions internes
Un moteur ne se limite pas à ses pièces mobiles ; il doit gérer son environnement interne. En fonctionnement le moteur chauffe et une partie de l'huile située dans le carter se transforme en vapeur (provoquant alors une pression néfaste). Il faut donc évacuer cette pression et cette éventuelle condensation. Le rôle du reniflard est de transférer cela vers l'extérieur, anti pollution oblige. Le reniflard sera relié par une durite au filtre à air généralement. Le reniflard a un clapet en fibre lequel limite la direction de circulation de la pression causée par le déplacement du cylindre de bas en haut.
Cycle thermodynamique et maintenance préventive

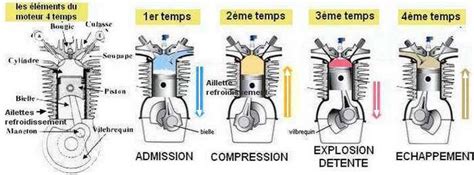

Le fonctionnement se décompose en quatre phases distinctes :
- Cycle 1 temps : admission.
- Cycle 2 temps : compression.
- Cycle 3 temps : explosion/détente.
- Cycle 4 temps : échappement.
Il est impératif de souligner que le respect de ces cycles et l'intégrité des composants sont vitaux pour la pérennité de l'équipement. Une inspection et un entretien incorrects, un entretien inadapté, ou des produits non réparés laissés par une autre personne qu’un Technicien d’entretien peuvent entraîner une panne du produit, et éventuellement la mort ou des blessures graves. La complexité mécanique des moteurs Honda, bien que conçue pour être robuste, demande une connaissance approfondie des jeux de fonctionnement et des calages de distribution pour garantir la sécurité de l'utilisateur final. La gestion de la pression interne via le reniflard et l'étanchéité des segments ne sont pas seulement des détails techniques, mais des éléments de sécurité active du moteur.
