La maîtrise des outils électroportatifs professionnels, tels que les sécateurs sur batterie Pellenc Vinion et Prunion, repose sur une compréhension approfondie de leur architecture technique, de leurs protocoles de sécurité et des réglages de précision. Ce dossier technique détaille les spécifications, les modes de fonctionnement et les impératifs de maintenance nécessaires à une exploitation optimale de ces équipements de haute technologie.
Architecture et composants de l'ensemble de coupe

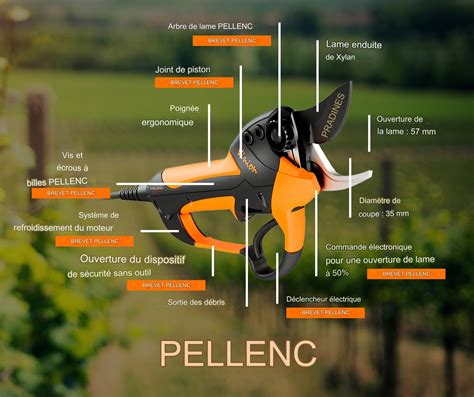

Le système Pellenc se compose d'un ensemble intégré : le sécateur, la batterie 150 (ou 150P) et le chargeur. Le sécateur est relié à la batterie par un cordon d'alimentation. La tête de coupe, cœur de l'outil, comprend des éléments mécaniques de haute précision : la lame, le crochet, l'axe de lame, la rondelle de réglage moletée, la lame de blocage, ainsi que des vis CHC M6 et une molette de serrage. La gâchette, couplée à un capteur optique et une diode d'outil, permet une gestion fine de l'ouverture et de la fermeture.
Le descriptif technique souligne l'importance de l'axe épaulé de biellettes et de la garde dans le maintien de la géométrie de coupe. Pour le modèle Prunion, la capacité de coupe atteint jusqu’à 45 mm selon le type de bois, avec une puissance moyenne de 250 W et une tension d’alimentation de 43,2 V.
Protocoles de sécurité et équipements de protection
La sécurité est une composante critique de l'usage des outils électriques. Il est impératif de lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis avec cet outil électrique. Ne pas suivre les instructions énumérées peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse.
L'utilisateur doit rester vigilant, regarder ce qu'il est en train de faire et faire preuve de bon sens. Il est interdit d'utiliser un outil électrique lorsque l'on est fatigué ou sous l'emprise de drogues, de l'alcool ou de médicaments. Concernant la batterie, toute utilisation d'une batterie différente de celle fournie par Pellenc s.a. est dangereuse (risque d’accidents corporels graves). Dans ce cas, Pellenc s.a. dégage son entière responsabilité.
- Gestion de la fin de vie : Lorsque l'outil arrive en fin de vie, PELLENC tient à disposition la fiche de fin de vie des matériels, donnant les instructions relatives au retrait en toute sécurité des composants.
- Températures d'utilisation : Le matériel doit être utilisé à une température comprise entre -5 °C et +35 °C.
- Transport : Ne transportez jamais le sécateur par le cordon d'alimentation. Les produits sont classés UN3481 (classe 9) pour l'outil complet et UN3480 (classe 9) pour la batterie seule.
EPI électriques
Configuration et modes de fonctionnement
L'ergonomie des sécateurs Vinion et Prunion repose sur une modularité poussée. Après avoir mis en place le holster sur la cuisse et le brassard pour maintenir le cordon, l'opérateur peut choisir entre plusieurs modes d'utilisation :
- Mode U1 (Performance) : Fonctionnement progressif rapide avec demi-ouverture. La diode du sécateur est verte en fonctionnement.
- Mode U2 (Confort Économe) : Optimisé pour une consommation réduite.
- Mode U4 (Progressif - Mode usine) : Fonctionnement progressif rapide sans demi-ouverture. La diode est orange en fonctionnement.
Le changement de mode s'effectue en allumant la batterie avec l'outil branché, puis en utilisant le bouton "mode" et les touches "+" ou "-". Il existe également des modes de paramétrage : le mode "L1" (visualisation) restreint l'outil à la configuration préréglée, tandis que le mode "L2" (normal) offre un accès aux 4 types de fonctionnement sans réglages avancés.
Maintenance et réglages mécaniques
La pérennité de l'outil dépend du respect des procédures d'entretien. Le réglage du serrage de la lame est une opération clé. Pour réaliser un bon serrage, il faut ouvrir la garde, dévisser et retirer la molette, retirer l'axe de la lame, la lame de blocage et la rondelle de réglage. Après avoir vérifié l'axe épaulé et changé les pièces usées, il est crucial de graisser la portée avant de remettre la lame sur le crochet.
L'entretien du chargeur ne requiert aucune maintenance spécifique. Cependant, il est possible de faire effectuer une révision du sécateur chez un réparateur agréé hors saison. Le stockage de la batterie doit être réalisé dans un lieu sec et tempéré entre 0 °C et +25 °C, sans aucun objet combustible à proximité.
Gestion de l'énergie et compatibilité
La batterie 150 est équipée d’un afficheur jauge permettant de connaître l'état de charge. Pour charger la batterie :
- Brancher la prise secteur du chargeur sur le réseau électrique (le voyant s'allume en vert).
- Brancher le cordon de charge sur le connecteur de la batterie ; le voyant de la batterie clignote alors en orange.
L'adaptateur référencé 132371 assure la compatibilité entre le chargeur CB5010 et les batteries 150 et 150P. Après une longue période de stockage, il est normal que l'afficheur jauge indique une valeur différente de la capacité réelle lors de la première mise en charge.
Garanties et conformité
Les produits PELLENC bénéficient d'une garantie commerciale de deux ans pour les produits connectés à une batterie PELLENC, et d'un an pour les autres. Le moteur est garanti pour une durée de 2 ans. La batterie est couverte par une garantie de 2 ans, sous réserve que le nombre de recharges n’excède pas 100 recharges par an.
Chaque outil est accompagné d'une déclaration "CE" de conformité, attestant que le matériel, qu'il s'agisse du sécateur, de la batterie ou du chargeur (notamment les modèles CB5010HV ou CB5004HV), répond aux exigences techniques définies par le fabricant, Pellenc, dont le siège social est situé Quartier Notre-Dame, 84120 Pertuis, France. Toute modification ou amélioration jugée nécessaire par la société pourra être apportée aux produits sans préavis.
