La Bineuse Agricole : Précision et Polyvalence au Service du Désherbage Manuel et Guidé

La bineuse agricole, un outil autrefois délaissé au profit de sarcleuses ou de traitements chimiques, fait un retour en force dans le paysage agricole moderne. Ce regain d'intérêt est principalement motivé par la nécessité d'une agriculture plus respectueuse de l'environnement, notamment en agriculture biologique où le désherbage chimique est évité. L'avènement des systèmes de guidage a également annoncé le retour des bineuses, offrant une précision accrue et une efficacité redoutable pour réduire les adventices.

Comprendre le Binage : Une Technique Essentielle

Le binage est une technique qui consiste à ameublir la couche supérieure du sol, principalement pour l'entretenir avant les semis et pour désherber. C'est un outil de désherbage mécanique polyvalent, servant à préparer le sol et la terre pour des cultures semées en ligne. L'avantage de la bineuse réside dans le gain de temps et d'efficacité qu'elle offre pour retourner la terre, comparé à un traitement manuel fastidieux.

Le Fonctionnement de la Bineuse

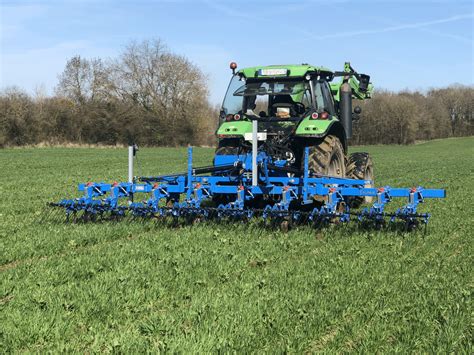

Une bineuse s'attèle généralement sur un tracteur agricole standard. Les éléments bineurs sont fixés sur une poutre centrale et comportent chacun des socs et entre trois et cinq dents. Le travail de la bineuse se déroule en plusieurs étapes pour optimiser l'élimination des adventices :

• Premier passage : Sur un sol déjà en végétation, les socs coupent l'herbe en place et déchaussent les racines peu profondes. Après quelques jours de séchage, l'herbe indésirable et sèche peut être ramassée et portée au compost.
• Second passage : En ramenant la terre fraîche à la surface, la bineuse enfouit les jeunes adventices profondément dans le sol, les empêchant ainsi de se développer.

La bineuse travaille spécifiquement le sol au niveau des inter-rangs de cultures en ligne. La précision du guidage est cruciale, car elle détermine l'écartement entre les rangées de culture et la capacité de l'élément bineur à travailler sur un ou plusieurs inter-rangs simultanément. Pour régler une bineuse lors du premier passage, il est nécessaire de relever la hauteur de l'éperon, ce qui augmente la pénétration des fraises. Après deux passages, la terre est généralement suffisamment brassée pour un bon désherbage.

Les Différents Types de Socs et Leur Action

La bineuse est un outil adaptable à des cultures et des sols variés, grâce à un grand nombre de combinaisons de socs et de dents possibles. L'agressivité de la bineuse, définie par la rigidité des dents et l'angle de pénétration du soc, est un facteur clé de son efficacité.

Rigidité des Dents et Angle de Pénétration

L'agressivité de la bineuse est directement liée à la rigidité des dents sur lesquelles sont fixés les socs. Des dents rigides augmentent la pénétration dans le sol. Il existe plusieurs types de dents :

• Dents rigides type betteravière : Offrent une grande pénétration dans le sol.
• Dents mixtes ou demi-rigides : Les plus couramment utilisées, elles offrent un bon compromis entre pénétration et flexibilité.
• Dents souples de vibroculteurs : Plus flexibles, elles permettent un travail en profondeur sans trop brasser le sol.

L'angle de pénétration du soc joue également un rôle crucial sur l'agressivité et le type de travail effectué :

• Petit angle : Le soc est presque parallèle au sol, entraînant un sectionnement de surface. Ce travail peu profond coupe les mauvaises herbes à 2 ou 3 cm sous la surface, au niveau de leurs racines, ce qui suffit à les détruire si le temps est sec.
• Grand angle : Le soc pénètre davantage le sol à la verticale, travaillant plus en profondeur. Ce mouvement brasse plus de terre et peut avoir une action favorable sur la croûte de battance.

Formes et Fonctionnalités des Socs

Les socs peuvent prendre différentes formes, chacune adaptée à un type de travail spécifique :

• Socs plats (ou lames) : Lorsque le soc est plat, on parle de lames car il est parallèle au sol. Les lames fauchent l'inter-rang sur toute sa largeur, scalpent le sol et nécessitent une conduite très précise, souvent avec un système de guidage avancé.
• Socs en forme de A, de cœur, de delta ou de pattes d'oie :
  • Socs en patte d'oie : Permettent une pénétration du sol d'environ 5 cm de profondeur. Leur point fort est la possible action de buttage, qui sectionne les adventices sur le rang. S'ils ne sont pas plats, ils offrent une bonne pénétration. Pour les cultures fragiles où le buttage n'est pas souhaité, des demi-socs permettent un scalpage proche du rang sans buttage.
  • Socs de vibroculteur : Travaillent en profondeur grâce à une bonne pénétration dans le sol. Leur étroitesse ne permet pas un recouvrement total du travail des différents socs, mais ils sont efficaces pour un travail en profondeur.

Alternatives aux Socs Traditionnels

Il est possible de remplacer la combinaison soc + dent par des roues crantées en forme d'étoiles légèrement recourbées. Ces "étoiles" bêchent le sol en cassant la croûte (comme une houe rotative), arrachent les adventices, puis les recouvrent de terre. Elles ont une action efficace (70 à 100 %) sur les adventices déjà développées (jusqu'à 3 à 6 feuilles), ce qui les rend appropriées pour des passages plus avancés dans le cycle de la culture (à partir du tallage pour les céréales). Cependant, la bineuse n'est pas efficace sur les vivaces et son action de scalpage peut conduire au bouturage des rhizomes.

Adaptation de la Bineuse aux Cultures

La bineuse est un outil versatile, dont la configuration doit être adaptée à la culture travaillée pour maximiser son efficacité tout en préservant les plants.

• Cultures de betteraves ou de colza : Les bineuses à potentiel de 50 cm d'inter-rangs, comportant trois dents, sont particulièrement adaptées.
• Cultures de maïs : Celles qui peuvent travailler sur des inter-rangs de 80 cm sont plus efficaces pour le maïs.
• Céréales (blé, orge) : Les bineuses sont souvent équipées d'une seule dent par élément bineur, pour des inter-rangs d'environ 25 cm.

La bineuse s'utilise exclusivement sur des cultures semées en ligne et est particulièrement appropriée aux cultures sarclées comme le maïs, le sorgho, le tournesol, le soja, le lupin, la féverole ou le colza. Elle offre une bonne sélectivité pour la culture car elle ne travaille que l'inter-rangs. Pour gérer les adventices sur le rang, il est parfois nécessaire de butter la culture, avec l'utilisation de disques ou de doigts souples (Kreiss).

Systèmes de Guidage pour une Précision Maximale

Afin de préserver la culture en place, il est nécessaire de maintenir l'outil dans l'inter-rangs, sous peine d'endommager la culture. Pour cela, différents systèmes de guidage ont été mis en place, transformant la bineuse en un outil de haute précision.

Objectifs du Guidage

Un système de guidage précis de l'outil facilite le travail au plus près de la culture sans l'endommager. Cela permet également d'augmenter la vitesse de travail sans perdre en précision, même en dévers. Un système fiable et précis facilite la tâche du chauffeur, qui peut se concentrer sur la qualité du travail réalisé, et rend la conduite du tracteur moins fatigante.

Guidage Manuel

Le guidage manuel implique la mobilisation de deux opérateurs : un qui conduit le tracteur, et un autre qui ajuste précisément la position de la bineuse par rapport aux rangs de culture. Cet ajustement peut être effectué de manière mécanique ou hydraulique. Bien que ce système soit économique à l'achat, le temps de réaction est lent et les vitesses de travail sont limitées, ce qui en fait un "point faible" en termes de débit de chantier.

Bineuse Frontale

La bineuse, placée sur le relevage avant du tracteur, est guidée visuellement par le conducteur. Ce système est simple et offre une bonne visibilité directe sur le travail effectué.

Guidage avec des Coutres

Le guidage se fait grâce à des coutres circulaires ou des roues de jaugeage à crêtes. Le conducteur du tracteur roule entre les rangs de betteraves, et ces coutres aident au suivi des rangs par la bineuse. Le coutre piloté apporte une grande souplesse à la conduite et constitue une aide précieuse au guidage. Les coutres s'orientent en fonction du mouvement de la machine, apportant une grande souplesse au guidage et à la conduite.

Guidage sur Trace Réalisée au Semis

Une trace est formée lors du semis par une dent et un disque, par exemple au milieu des 12 rangs du semoir. Un disque monté sur la bineuse ou la rampe localisée vient se placer dans cette trace et permet de guider l'outil. Ce guidage passif consiste à créer un sillon, réalisé lors d'un semis par des éléments traceurs, puis à corriger la position de la bineuse selon la direction à prendre.

Guidage par GPS

Installé sur le système de guidage du tracteur, le GPS permet de diriger le tracteur et donc la bineuse selon les lignes de guidage GPS enregistrées lors du semis. Les systèmes sillon et GPS permettent une intervention à tout moment, y compris avant la levée de la culture. Le RTK permet un semis droit, facilitant le guidage par la suite. Des systèmes RTK traceur + bineuse sont très intéressants mais représentent un investissement important.

Guidage par Caméra (KIPLINE)

Une caméra, telle que la caméra KIPLINE, est située sur la bineuse et filme un rang à suivre en continu, ajustant la position de l'outil par rapport à ce rang. Une console tactile en cabine permet un suivi en temps réel du guidage avec un écran intégré et connecté à la caméra. Ce système, grâce à son optique haute définition qui analyse l'ensemble du spectre colorimétrique, guide la bineuse avec une grande précision. Cependant, il est peu efficace s'il y a beaucoup de mauvaises herbes, et il ne permet de suivre les rangs que dès que la culture est levée.

Le support caméra latéral permet de positionner la caméra sur la poutre de la bineuse, offrant une meilleure visibilité. Le support arrière permet de positionner la caméra sur le rang, au plus près du travail des dents.

Guidage par Interface

Une interface vient se positionner entre le tracteur et l'outil au niveau du relevage arrière. Guidée par GPS ou caméra(s), elle permet de positionner précisément la bineuse pour le désherbage.

Guidage Mécanique par Palpeurs

Le système de guidage mécanique par palpeurs fonctionne à l'aide de deux tiges métalliques qui viennent au contact des plants de culture. Lorsque le développement de la culture est trop important pour que la caméra puisse visualiser l'inter-rang, les palpeurs mécaniques prennent le relais du guidage de la caméra. Avec le système KIPLINE, les palpeurs sont une option de guidage qui viennent en complément de la caméra lorsque la culture est suffisamment développée (tiges rigides).

Il est fourni deux supports palpeurs qui se montent sur la fourche de roue de l'élément, permettant de rapprocher les tiges de palpeur du travail des dents. Le réglage du bon positionnement des palpeurs sur le rang de référence est crucial.

Binage sur le Rang

Il est possible de biner sur le rang sans utiliser un système de reconnaissance des plants. Des doigts souples (ou doigts Kress) sont alors placés sur les éléments bineurs et viennent biner le rang. Cependant, pour gagner en précision, certaines bineuses sont équipées de systèmes de reconnaissance individuelle des plants (caméras). Des pales de part et d'autre du rang binent entre les plants en se rejoignant et s'écartant chaque fois que la caméra repère un pied (chaque élément de binage sur le rang dispose de sa propre caméra).

Carré : Un Leader du Marché Français

Carré est reconnu comme le leader français sur le marché des bineuses, notamment grâce à sa gamme Econet, qui s'utilise sur des cultures en ligne à partir de 20 cm d'écartement. Il existe de nombreuses marques qui proposent plusieurs gammes de bineuses agricoles, selon les différents besoins de l'agriculteur et le type de culture. Les prix d'une bineuse agricole varient fortement selon le type d'équipement standard et les options choisies par les acheteurs.

Précautions et Maintenance Essentielles

L'utilisation et l'entretien d'une bineuse, en particulier avec des systèmes de guidage avancés comme le PRECICAM, requièrent une attention particulière aux consignes de sécurité et aux procédures de maintenance.

Consignes de Sécurité

• Lecture attentive des notices : Avant d'utiliser le PRECICAM, il est recommandé de lire attentivement la notice d'instruction fournie et d'en respecter scrupuleusement les instructions.
• Pièces de rechange et modifications : Utilisez exclusivement des pièces de rechange et des accessoires conformes aux préconisations du fabricant. Ne modifiez pas vous-même la machine et ses accessoires sans l'accord écrit du fabricant, car le non-respect de ces règles peut rendre la machine dangereuse et dégager la responsabilité du fabricant en cas de dégâts ou de blessure.
• Sécurité routière : Respectez les règles du code de la route sur le domaine public et adaptez votre vitesse et votre mode de conduite aux terrains. La conduite est influencée par la machine attelée au tracteur.
• Verrouillage de sécurité : Utilisez le verrouillage de sécurité pour le transport de la machine.
• Circuit hydraulique : Le système hydraulique fonctionne avec de la haute pression. Vérifiez régulièrement l'absence de fuites ou de détériorations visibles sur les conduites, tuyaux et raccords. Avant de travailler sur le circuit hydraulique, il est impératif d'enlever la pression et de couper le moteur.
• Personnel à proximité : Avant la mise en route, assurez-vous que personne ne se trouve à proximité de la machine, car elle entraîne de nombreuses projections de terre et de cailloux pendant le travail et les déplacements.
• Stabilité du tracteur : Pour une stabilité suffisante, assurez-vous que la charge sur l'essieu avant du tracteur n'est pas inférieure à 20 % du poids à vide du tracteur.

Entretien Régulier

• Vérification des boulons : Après la première heure de travail, resserrer tous les boulons.
• Nettoyage et inspection : Profitez du nettoyage de la machine à la fin de chaque campagne pour vérifier l'étanchéité des conduites hydrauliques, le serrage des raccords et l'absence de défauts dus au frottement.
• Pression des pneumatiques : Vérifiez l'état général et la pression des pneumatiques régulièrement. Un pneumatique "sur gonflé" risque l'éclatement.
• Recherche de pièces : Pour identifier les pièces correspondantes à votre machine, utilisez le numéro de catalogue ou le numéro de série figurant sur la plaque signalétique pour une recherche sur le site internet du fabricant. En cas de fuites importantes dans le circuit hydraulique, en particulier à l'intérieur du vérin, faites appel à du personnel spécialisé. Le PRECICAM ne nécessite pas l'utilisation d'outillages spécifiques pour l'entretien courant.

Réglages Spécifiques pour le Guidage

• Stabilisateurs : Les stabilisateurs doivent être en position bloquée lorsque le PRECICAM est équipé d'une paire de roues.
• Flexibles hydrauliques : Connecter les flexibles hydrauliques.
• Mains d'attelage et 3ème point : Ajuster les mains d'attelage selon la catégorie (CAT II ou III) de la bineuse et le 3ème point. Deux supports 3 points sont livrés avec le PRECICAM selon qu'il s'agisse d'une bineuse Carré ou d'une autre marque. Pour les bineuses autres que Carré, assurez-vous que la machine est bien d'aplomb par rapport au sol.
• Hauteur et angle de la caméra : Régler la hauteur et l'angle de la caméra. Le réglage peut se faire par un bras télescopique coulissant dans un fourreau, avec une graduation pour placer la caméra sur le rang. Le mât en aluminium doit être perpendiculaire à la machine.
• Positionnement des palpeurs : Si des palpeurs sont utilisés, régler leur bon positionnement sur le rang de référence.
• Activation et vérification du guidage : Mettre la machine en position travail et activer l'hydraulique (pompage continu). Activer le guidage et vérifier que la machine est bien affichée en position basse (sinon repositionner le capteur 3e point). Vérifier que la qualité du signal de la caméra est supérieure au seuil limite fixé. Avancer une dizaine de mètres et contrôler le bon fonctionnement du système de guidage. Réajuster les paramètres de la culture et de la caméra si nécessaire.
• Réglage des roues de contrôle et des coutres : Pour gérer la hauteur des roues de contrôle et des coutres, il suffit d'agir sur la broche. La plage de réglage entre chaque trou est de 3,50 cm. Les coutres doivent être légèrement ouverts pour guider correctement la machine. La hauteur des coutres peut être réglée en ajustant la fourche de la roue sur la tête de pilotage du coutre. Une paire de rallonges emboîtées est systématiquement ajoutée lorsque le PRECICAM est équipé d'une paire de coutres pilotés.
• Barre de poussée : La barre de poussée 3 points mécanosoudée ou réglable (cat. n°2 sur la rotule vissée et cat. n°3 pour la chape taraudée pour les bineuses d'une autre marque) est un composant essentiel. Son réglage s'effectue en tournant la barre pour ajuster sa longueur.

L'évolution de la bineuse, couplée aux innovations en matière de guidage, en fait un outil indispensable pour une agriculture moderne, efficiente et durable.
