Le carter de boîte de vitesses, bien que souvent discret, joue un rôle fondamental dans le fonctionnement de nombreux équipements motorisés, y compris les débroussailleuses et les tracteurs tondeuses. Il abrite et protège les composants essentiels qui permettent la transmission de la puissance du moteur vers les organes de coupe ou les roues. Comprendre son fonctionnement, identifier ses pièces clés et reconnaître les signes de dysfonctionnement est crucial pour assurer la longévité et l'efficacité de votre machine. Cet article explore en détail la mécanique de la boîte de vitesses, en se concentrant sur les spécificités des débroussailleuses et des tracteurs tondeuses, tout en intégrant les informations fournies sur les différents types de transmissions.
Le Cœur Mécanique : Comprendre le Fonctionnement de la Boîte de Vitesse
La boîte de vitesses est le cerveau mécanique qui régule la vitesse et le couple transmis par le moteur. Son principe est d'adapter la rotation du moteur à la tâche à accomplir. Pour une débroussailleuse, cela signifie ajuster la vitesse de rotation de la lame pour couper efficacement différents types de végétation. Pour un tracteur tondeuse, il s'agit de contrôler la vitesse d'avancement et de permettre le passage entre la marche avant et la marche arrière.
Il existe principalement deux grandes familles de boîtes de vitesses sur les tracteurs tondeuses :

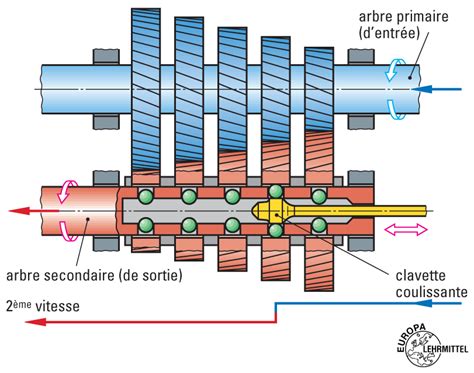

La boîte mécanique : Sur une boîte mécanique, vous êtes obligé de débrayer pour changer de vitesse. Celle-ci est de moins en moins répandue. Elle est principalement installée sur les anciennes machines ou celles d'entrée de gamme. L'inconvénient principal est que vous êtes obligé d'être arrêté pour changer la vitesse d'avancement. Ce système utilise un ensemble d'engrenages de différentes tailles. En engageant différents paires d'engrenages, on modifie le rapport de transmission, ce qui alterne la vitesse de rotation de l'arbre de sortie par rapport à l'arbre d'entrée. L'action de débrayage déconnecte temporairement le moteur de la boîte de vitesses, permettant ainsi de changer d'engrenage sans endommager les dents.
La boîte hydrostatique : Sur une boîte hydrostatique, le changement de vitesse est effectué au pied ou par un levier au volant de façon immédiate et sans à-coups. L'atout principal est que vous n'êtes pas obligé d'arrêter le tracteur tondeuse pour changer de vitesse. Vous pouvez ainsi passer instantanément de la marche avant à la marche arrière et modifier votre vitesse en fonction du terrain. Ce système fonctionne sur le principe de la transmission hydraulique. Il utilise une pompe hydraulique entraînée par le moteur et un ou plusieurs moteurs hydrauliques qui entraînent les roues. En variant le débit d'huile envoyé par la pompe aux moteurs hydrauliques, on peut contrôler la vitesse de rotation des roues. L'avantage majeur est la fluidité du changement de vitesse et la capacité à ajuster finement la vitesse sans avoir à s'arrêter.
Les Composants Clés du Carter de Boîte de Vitesse
Le carter de boîte de vitesses est une enveloppe protectrice, généralement en métal (aluminium ou fonte), qui renferme l'ensemble des composants internes. Il assure la lubrification des pièces en mouvement et les protège des contaminants extérieurs tels que la poussière, l'eau ou les débris végétaux. Voici les pièces maîtresses que l'on retrouve à l'intérieur :
- Les Engrenages : Ils sont les éléments centraux de la transmission. De différentes tailles et formes, ils s'engrènent pour modifier la vitesse et le couple. Les dents des engrenages doivent être en parfait état pour un fonctionnement optimal.
Les Arbres : Les arbres (primaire, secondaire, intermédiaire) supportent les engrenages et transmettent le mouvement. Ils tournent sur des roulements pour minimiser les frottements.
Les Roulements : Ils permettent aux arbres de tourner librement et supportent les charges radiales et axiales. L'usure des roulements est une cause fréquente de bruit et de vibrations.
Les Synchroniseurs (pour boîtes mécaniques) : Ces pièces complexes permettent d'égaliser la vitesse de rotation des engrenages avant leur engagement, rendant le passage des vitesses plus doux et silencieux.
Le Circuit Hydraulique (pour boîtes hydrostatiques) : Il comprend la pompe, les moteurs hydrauliques, les canalisations et le fluide hydraulique. Le fluide est le "medium" de transmission de puissance.
Les Joints d'étanchéité : Ils empêchent les fuites d'huile et l'intrusion de contaminants.
Le Système de Lubrification : L'huile de boîte est essentielle pour réduire l'usure, dissiper la chaleur et prévenir la corrosion.
Signes de Dysfonctionnement : Quand la Boîte de Vitesses Tousse
Il est essentiel d'être attentif aux signes avant-coureurs d'un problème au niveau de la boîte de vitesses. Ignorer ces symptômes peut entraîner des dommages plus graves et coûteux.
Changement de vitesse difficile : Si vous éprouvez des difficultés lors du passage d'une vitesse à une autre, cela peut signaler un problème potentiel avec votre boîte de vitesses. Cela peut être dû à une usure des engrenages, un problème de synchroniseur (sur boîte mécanique) ou un souci dans le circuit hydraulique (sur boîte hydrostatique).
Absence de changement de vitesse : L'incapacité à effectuer des changements de vitesse peut être un signe évident de défaillance de la boîte de vitesses. Cela peut indiquer une rupture d'engrenage, une fuite majeure dans le système hydraulique, ou un problème au niveau du mécanisme de sélection.
Claquement au passage de vitesse : Si vous remarquez des bruits de claquement ou de cogner lors du passage d'une vitesse à une autre, cela pourrait indiquer des dommages aux engrenages ou aux synchroniseurs. Sur une boîte hydrostatique, cela peut signaler un problème avec la pompe ou les moteurs hydrauliques.
problème tracteur tondeuse a coup dans la transmission boite de vitesse différentiel cassé HS
Transmission bruyante : Une transmission bruyante peut résulter de divers problèmes, tels que des roulements usés, des engrenages endommagés ou une lubrification insuffisante. Le bruit peut varier en fonction de la vitesse et de la charge. Une transmission qui "grince" ou "roule" de manière excessive nécessite une inspection immédiate.
Fuites d'huile : La présence de traces d'huile sous la machine est un signe clair que les joints d'étanchéité sont défectueux. Une perte d'huile peut entraîner une lubrification insuffisante et une surchauffe des composants.
Diagnostic et Entretien : Préserver la Durabilité de votre Boîte de Vitesses

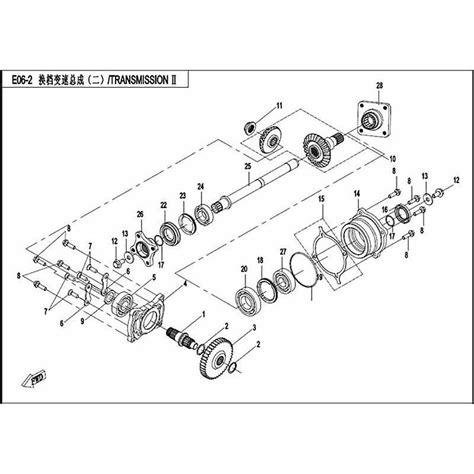

Pour diagnostiquer précisément un problème, nous vous invitons à consulter un schéma de boîte de vitesse (ou vue éclatée) pour trouver rapidement les pièces à la cause de la panne. Ces schémas sont souvent disponibles auprès des fabricants ou sur les sites spécialisés en pièces détachées.
Généralement, les constructeurs de boîtes de vitesses font en sorte de mettre en vente l'intégralité des pièces détachées. Le site Jardimax.com vous propose une gamme de boîtes de vitesse, différentiel, et toutes pièces détachées pour tracteur tondeuse toutes marques, MTD, GGP, Castelgarden, Honda, Viking, Oleo Mac, Wolf, Mc Culloch, Husqvarna, Bernard Loisirs, AYP, Bestgreen, Murray…
L'entretien régulier est la clé pour prévenir les défaillances :
Vérification du niveau d'huile : La plupart des boîtes de vitesses nécessitent une vérification périodique du niveau d'huile. Un niveau trop bas peut entraîner une surchauffe et une usure prématurée. Suivez les recommandations du fabricant pour le type d'huile et la fréquence de vérification.
Vidange et remplacement de l'huile : L'huile de boîte se dégrade avec le temps et l'usage. Il est conseillé de la vidanger et de la remplacer selon les préconisations du constructeur, généralement après un certain nombre d'heures d'utilisation ou tous les ans.
Inspection visuelle : Lors de la vérification de l'huile, inspectez visuellement les composants accessibles pour détecter d'éventuelles fuites ou signes d'usure.
Nettoyage : Maintenez la zone autour de la boîte de vitesses propre pour éviter que la poussière et les débris n'obstruent les ailettes de refroidissement ou n'entrent dans le système.
Écoute attentive : Soyez à l'écoute des bruits inhabituels lors de l'utilisation de votre machine. Un bruit nouveau ou une modification d'un bruit existant peut être le premier signe d'un problème.
En comprenant le fonctionnement de votre carter de boîte de vitesses, en identifiant les pièces clés et en adoptant une approche proactive en matière d'entretien, vous assurez une performance optimale et une durée de vie prolongée à votre débroussailleuse ou tracteur tondeuse. La disponibilité des pièces détachées, comme celles proposées par Jardimax.com, facilite grandement les réparations et la maintenance.
