Le fluide caloporteur fait partie des éléments indispensables dans une installation de panneaux solaires thermiques. Sa fonction est primordiale pour le bon fonctionnement et le rendement des systèmes solaires thermiques, agissant comme le cœur battant qui distribue l'énergie captée du soleil. Il est bien plus qu'un simple liquide ou gaz; c'est un composant technique dont la composition et les propriétés déterminent directement les performances énergétiques du système. De ce fait, un fluide caloporteur doit être choisi en fonction de ses différentes propriétés et du projet d’installation de panneaux solaires. Dans un contexte de transition énergétique, les fluides caloporteurs sont amenés à jouer un rôle de plus en plus important, car ils permettent de développer des systèmes de panneaux solaires efficaces. Les avancées technologiques actuelles permettent de concevoir des systèmes de production de chaleur efficaces reposant sur le transfert de la chaleur produite par les rayons du soleil dans un logement.
Définition et Rôle Fondamental du Fluide Caloporteur dans les Systèmes Solaires
Un fluide caloporteur est, par définition, un liquide ou un gaz qui possède des propriétés lui permettant de transporter de la chaleur. À titre de comparaison, le fluide frigorigène joue le même rôle, à la différence près qu’il absorbe et transporte du froid. Dans le domaine de l'énergie solaire, et plus spécifiquement dans les installations de capteurs solaires thermiques, les fluides caloporteurs sont majoritairement utilisés pour transférer la chaleur provenant de capteurs solaires vers les émetteurs de chaleur à l’intérieur d’un logement, tels que les radiateurs ou les planchers chauffants. Ce transfert de chaleur s’effectue par le biais d’un absorbeur de chaleur relié à chaque panneau solaire thermique.

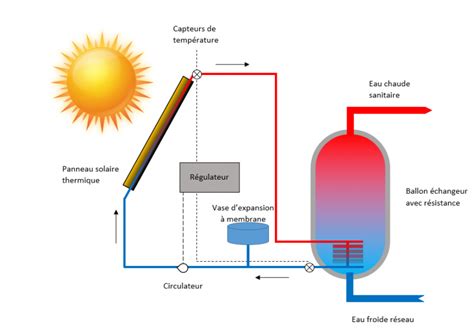

Le fluide caloporteur joue également un rôle crucial en alimentant en chaleur un chauffe-eau solaire. Pour cela, le fluide va transiter vers un échangeur thermique, où il cède son énergie calorifique à l'eau sanitaire. En tant que composant clé des capteurs solaires, le fluide transporte l'énergie solaire du capteur au système de chauffage en transmettant la chaleur accumulée à l'eau de chauffage ou à l'eau sanitaire via un échangeur de chaleur. En plus de transporter la chaleur des capteurs solaires vers le lieu d'utilisation respectif, il sert aussi d'antigel à des températures inférieures à zéro, protégeant ainsi l'installation contre les dommages potentiels.
Le fluide caloporteur est donc le médiateur indispensable qui permet l'exploitation de l'énergie solaire thermique, assurant que la chaleur collectée par la lumière du soleil est acheminée là où elle est nécessaire, que ce soit pour chauffer l'eau, pour le chauffage des locaux ou pour d'autres applications industrielles. Les fluides caloporteurs jouent un rôle crucial dans la technologie des capteurs solaires, car ils sont responsables de l'absorption et du transport de la chaleur collectée par la lumière du soleil.
Les Différents Types de Fluides Caloporteurs Utilisés dans les Systèmes Solaires
Il existe plusieurs fluides caloporteurs avec différentes propriétés selon l’utilisation souhaitée. Chaque fluide caloporteur présente ainsi des propriétés utiles pour différentes installations solaires et différents climats. Le choix du fluide approprié est donc une décision technique essentielle qui influe directement sur l'efficacité, la durabilité et la sécurité de l'installation solaire.
L'Eau Pure : Le Fluide Caloporteur le Plus Courant
L'eau est le liquide caloporteur le plus accessible et le plus économique pour les systèmes de chauffages solaires. Elle est facilement disponible, peu coûteuse et possède d’excellentes propriétés de transfert de chaleur. L'eau a une capacité thermique spécifique élevée, ce qui signifie qu'elle peut absorber une grande quantité d'énergie thermique par unité de masse sans augmentation significative de la température. Elle n'est pas seulement bon marché, elle est aussi un excellent fluide caloporteur et peut être pompée dans les tuyaux avec une faible dépense d'énergie.
L’un des principaux avantages de l’utilisation de l’eau comme fluide caloporteur est son respect de l’environnement. Elle est non toxique, ininflammable et ne présente aucun risque important pour la santé ou la sécurité. De plus, l’eau présente une bonne résistance à la corrosion lorsqu’elle est utilisée dans des systèmes correctement conçus et entretenus.
Cependant, l’eau a aussi certaines limites. Le principal désavantage est que l’eau gèle à 0°C (32°F), ce qui peut endommager le système de capteurs solaires si la température descend en dessous de ce point. En hiver, l'eau pure gèlerait et ferait ainsi éclater les tuyaux, causant des dommages importants à l'installation. Dans les régions aux climats froids, la protection contre le gel est essentielle pour éviter d'endommager le système de capteurs solaires.
Les Mélanges Eau-Glycol : La Solution Antigel
Pour pallier le problème du gel de l'eau, les mélanges eau-glycol sont couramment utilisés dans les systèmes de capteurs solaires, en particulier dans les régions où les températures glaciales sont préoccupantes. Les glycols représentent un mélange d’eau avec un fluide antigel. Le propylène glycol est le glycol le plus couramment utilisé pour les applications solaires en raison de sa faible toxicité et de ses excellentes propriétés de protection contre le gel. En tant que fluide caloporteur, le fluide solaire est un liquide caloporteur, constitué d’un mélange d’eau et de propylène glycol, utilisé dans le circuit solaire d’une installation solaire thermique.
La proportion de glycol dans le mélange dépend de la température minimale attendue dans la zone. Par exemple, un mélange de 30 % de propylène glycol et d'eau peut fournir une protection contre le gel jusqu'à environ -15 °C (5 °F), tandis qu'un mélange à 50 % peut protéger contre des températures aussi basses que -37 °C (-35 °F). Sous nos latitudes, on utilise généralement un mélange d'environ 50 % d'eau et 50 % de glycol. Pour que l'installation solaire thermique ne soit pas endommagée par des températures extrêmes, il faut un mélange liquide spécial résistant au gel. Pour ce faire, un mélange eau-glycol au rapport d'environ 35 à 50 pour cent s’est imposé comme un fluide solaire, parfois complété par un agent anticorrosion.
Les mélanges glycol-eau ont également de bonnes propriétés de transfert de chaleur, bien qu'elles soient légèrement inférieures à celles de l'eau pure. Le glycol ajouté est un liquide incolore et inodore qui a un point de fusion de -60 °C à l'état pur, ce qui en fait un antigel idéal. Son point d'ébullition est également relativement élevé (188 °C), de sorte qu'il ne s'évapore qu'en cas de forte chaleur. Toutefois, il est important de noter que le glycol circule moins bien que l'eau pure en raison de sa viscosité plus élevée.
Certes, le mélange eau-glycol est biodégradable et ne cause donc pas de dommages à l'environnement. Néanmoins, à forte concentration, le glycol peut être toxique. C'est pourquoi il est important de ne pas vider le fluide solaire dans les égouts ou de l'éliminer avec les ordures ménagères, mais de le traiter comme un déchet spécial. En été, lorsque les températures sont élevées, de petites quantités de liquide solaire peuvent s'échapper du capteur. Il est donc recommandé de prévoir un récipient de récupération afin d'éviter que le mélange de liquide qui s'est échappé ne se répande de manière incontrôlée dans l'environnement.
Les Huiles Thermiques : Pour les Applications à Haute Température
Les huiles thermiques sont également des fluides caloporteurs et représentent un autre type de fluide utilisé dans les capteurs solaires, en particulier dans les applications à haute température, telles que les systèmes de capteurs solaires thermiques pour les processus industriels. Ce type de fluide caloporteur peut ainsi être utilisé sur les installations solaires à hautes températures.
Les huiles thermiques ont un point d'ébullition élevé et peuvent fonctionner à des températures bien supérieures au point d'ébullition de l'eau, généralement jusqu'à 300 - 400°C (572 - 752°F). Elles ont une bonne stabilité thermique et peuvent conserver leurs propriétés sur une large plage de températures, ce qui les rend idéales pour des environnements exigeants. De plus, elles sont non corrosives et ont une faible viscosité, ce qui permet un transfert de chaleur efficace et une circulation aisée dans le système, malgré les températures élevées.
Le Dioxyde de Carbone Supercritique : Une Option Innovante
Le dioxyde de carbone supercritique représente du CO2 amené à une température et à une pression supérieures aux valeurs critiques. Cet état modifié permet au CO2 de réagir à mi-chemin entre le gaz et le liquide, combinant ainsi les propriétés de diffusion d'un gaz et les propriétés de densité d'un liquide. Ce fluide est notamment utilisé dans les systèmes solaires thermodynamiques à concentration, où l'efficacité du transfert de chaleur à des températures très élevées est primordiale. Son utilisation est souvent associée à des technologies de pointe pour optimiser le rendement des centrales solaires à concentration.
Les Sels Fondus : Le Stockage d'Énergie à Grande Échelle
Les sels fondus sont utilisés dans certaines centrales solaires à grande échelle, en particulier dans les systèmes d'énergie solaire à concentration (CSP). Ces sels sont généralement constitués d’un mélange de nitrate de sodium et de nitrate de potassium, qui ont une capacité thermique élevée et peuvent stocker de grandes quantités d’énergie thermique.
L’un des principaux avantages des sels fondus est leur capacité à stocker de l’énergie thermique pendant de longues périodes. Cela permet aux centrales CSP de continuer à produire de l'électricité même lorsque le soleil ne brille pas, fournissant ainsi une source d'énergie renouvelable fiable et distribuable et augmentant la flexibilité du réseau électrique.
Cependant, les sels fondus présentent certains défis. Ils se solidifient à des températures relativement élevées (environ 220 à 240 °C ou 428 à 464 °F), ce qui nécessite une conception et un fonctionnement minutieux du système pour éviter la solidification et les blocages dans les conduites et les échangeurs. Leur manipulation et leur maintenance exigent une expertise spécifique en raison de leurs propriétés thermiques uniques.
HERMETIC-Mecaflux - Cas d'application des fluides caloporteurs
Propriétés Clés et Critères de Sélection d'un Fluide Caloporteur
Selon le fluide utilisé, les systèmes de chauffages solaires présentent des performances énergétiques plus ou moins élevées. Un fluide caloporteur doit être choisi en fonction de ses différentes propriétés et du projet d’installation de panneaux solaires. La sélection rigoureuse d'un fluide caloporteur est essentielle pour garantir l'efficacité, la durabilité et la sécurité d'une installation solaire thermique. Plusieurs facteurs doivent être pris en compte, chacun ayant un impact significatif sur la performance globale du système.
Plage de Températures de Fonctionnement
La plage de températures de fonctionnement est la fourchette de températures dans laquelle un fluide présente un fonctionnement optimal. C'est l’un des facteurs les plus importants. Différents fluides ont des limites de température différentes, et le fluide doit pouvoir fonctionner de manière sûre et efficace dans la plage de température prévue par l'installation solaire. Certains fluides peuvent ainsi fonctionner à des températures élevées et d'autres à de basses températures, ce qui détermine leur applicabilité dans des climats variés ou pour des usages spécifiques (basse température pour le chauffage de l'eau sanitaire, haute température pour des processus industriels).
Points de Fusion et de Solidification
Les points de fusion et de solidification permettent de connaître avec précision les températures qui vont entraîner un changement d’état du fluide caloporteur. Pour l'eau, le point de solidification à 0°C est une contrainte majeure dans les régions froides, ce qui rend l'utilisation de mélanges antigel indispensable. La connaissance de ces points est cruciale pour concevoir des systèmes capables de prévenir les dommages liés au gel ou à la solidification, comme c'est le cas avec les sels fondus qui nécessitent des températures de fonctionnement minimales élevées.
Viscosité et Résistance à l'Écoulement
La viscosité du fluide est une propriété rhéologique qui mesure sa résistance à l'écoulement. Une viscosité élevée va entraîner une résistance à l’écoulement dans le circuit du système de panneaux solaires, ce qui augmentera la charge sur la pompe de circulation et, par conséquent, la consommation d'énergie du système. L'eau a une faible viscosité et circule facilement, tandis que les mélanges eau-glycol ont une viscosité légèrement plus élevée, nécessitant parfois des pompes plus puissantes ou des diamètres de tuyauterie adaptés. La viscosité influe directement sur l'efficacité du transport de chaleur et sur les coûts d'exploitation.
Capacité Thermique Spécifique et Conductivité Thermique
Les propriétés de transfert de chaleur du fluide, telles que la capacité thermique spécifique et la conductivité thermique, affectent l'efficacité du système de capteurs solaires. La capacité thermique spécifique représente la quantité d'énergie nécessaire pour élever la température d'une unité de masse du fluide d'un degré. Une capacité thermique élevée permet au fluide d'absorber une grande quantité de chaleur sans que sa propre température n'augmente de manière excessive. La conductivité thermique, quant à elle, mesure la capacité du fluide à conduire la chaleur. Un fluide avec une bonne conductivité thermique transférera la chaleur plus rapidement à travers le système. L'eau est reconnue pour ses excellentes propriétés dans ces domaines.
Compatibilité avec les Matériaux du Système
Le fluide caloporteur doit être compatible avec les matériaux utilisés dans le système de capteurs solaires, y compris les tuyaux, les vannes, les joints et les échangeurs de chaleur. Une incompatibilité pourrait entraîner de la corrosion, des fuites ou une dégradation prématurée des composants, réduisant la durée de vie de l'installation et son efficacité. C'est pourquoi des agents anticorrosion sont parfois ajoutés aux fluides, notamment aux mélanges eau-glycol.
Stabilité Thermique et Durée de Vie
Tous les fluides caloporteurs ne présentent pas la même durée de vie. La composition du fluide va bien évidemment influer sur la durée d’utilisation. Un fluide doit être chimiquement stable sur l'ensemble de sa plage de fonctionnement pour éviter sa décomposition et la formation de boues ou de gaz qui pourraient obstruer le circuit ou dégrader ses propriétés. Des facteurs extérieurs peuvent dégrader la qualité du fluide, tels que la présence de corrosion dans le circuit ou une exposition prolongée à des températures extrêmes. Une bonne stabilité thermique garantit que le fluide conservera ses propriétés de transfert de chaleur pendant une période prolongée, minimisant ainsi la nécessité de remplacements fréquents.
Facteurs Environnementaux et de Sécurité
Les facteurs environnementaux et de sécurité sont également importants. Les fluides non toxiques et ininflammables sont préférés pour minimiser le risque de pollution environnementale et les risques pour la santé. Par exemple, le propylène glycol est préféré à l'éthylène glycol en raison de sa faible toxicité. Cependant, même des fluides biodégradables comme le mélange eau-glycol peuvent être toxiques à forte concentration et nécessitent une élimination correcte en tant que déchet spécial. La prudence est de mise lors de la manipulation de tout fluide caloporteur, et les réglementations spécifiques à chaque type de fluide doivent être respectées.
L'Importance du Fluide Caloporteur dans la Transition Énergétique et les Innovations
Dans un contexte de transition énergétique, les fluides caloporteurs sont amenés à jouer un rôle de plus en plus important. Ils sont au cœur des systèmes de production de chaleur renouvelable, permettant de réduire la dépendance aux combustibles fossiles et de diminuer notre empreinte carbone. Les fluides caloporteurs permettent ainsi de développer des systèmes de panneaux solaires efficaces. Ces derniers présentent différentes propriétés leur permettant de transporter la chaleur d’un point A à un point B.
Les avancées technologiques actuelles permettent de concevoir des systèmes de production de chaleur efficaces reposant sur le transfert de la chaleur produite par les rayons du soleil dans un logement. L'innovation dans ce domaine se concentre sur l'amélioration des performances des fluides existants et le développement de nouvelles compositions. Les recherches visent à trouver des fluides plus performants et moins polluants, intégrant des technologies avancées avec des fluides améliorés permettant de mieux absorber et de mieux véhiculer la chaleur. Il s’agit uniquement ici que de quelques pistes pour optimiser le rendement de vos panneaux solaires.
L'objectif est de maximiser l'efficacité du transfert de chaleur, d'augmenter la durée de vie des fluides, de réduire leur impact environnemental et d'améliorer leur stabilité à des températures extrêmes, qu'elles soient très basses ou très élevées. Les innovations dans les fluides caloporteurs contribuent directement à rendre l'énergie solaire thermique plus compétitive et plus accessible, soutenant ainsi les objectifs de développement durable et la lutte contre le changement climatique. L'intégration de modules hybrides, qui combinent les fonctions d'un panneau photovoltaïque et d'un panneau thermique, représente également une piste d'innovation où le choix du fluide caloporteur jouera un rôle déterminant.
Réglementations, Entretien et Bonnes Pratiques
Le niveau d’entretien exigé va notamment dépendre du fluide caloporteur utilisé et du système de panneaux solaires. Tous les fluides caloporteurs ne présentent pas la même durée de vie. La composition du fluide va bien évidemment influer sur la durée d’utilisation. Dans tous les cas, d’autres facteurs extérieurs peuvent dégrader la qualité du fluide, tels que la présence de corrosion dans le circuit.
Contrôles et Maintenance Réguliers
Les contrôles annuels du fluide solaire garantissent la fonctionnalité et l’efficacité de l'installation. Ces contrôles permettent de vérifier la concentration en glycol, l'état d'usure du fluide, son pH (indicateur de corrosion) et la présence éventuelle de boues ou de débris. Une maintenance préventive permet de prolonger la durée de vie du fluide et d'éviter des pannes coûteuses. Pour certaines installations, le fluide solaire est également drainé automatiquement en cas de surchauffe ou de risque de gel. Un vase d’expansion absorbe la vapeur du fluide solaire pour protéger l’installation lorsque la pression augmente trop à cause de températures extrêmement élevées.
Remplacement et Coût du Fluide Solaire
La fréquence de remplacement du fluide solaire dépend de sa composition et des conditions de fonctionnement. Il est impossible de répondre de manière générale à la question du coût du remplacement du fluide solaire. Les produits courants sont disponibles à un prix d'environ 4 à 6 euros le litre. La quantité nécessaire est calculée en fonction du volume des capteurs, des conduites et de l'échangeur de chaleur. Le coût total inclut non seulement le fluide lui-même, mais aussi la main-d'œuvre pour le drainage de l'ancien fluide, le rinçage du système et le remplissage avec le nouveau fluide.
Réglementations et Élimination des Déchets
Les systèmes de panneaux solaires et de panneaux photovoltaïques sont soumis au respect d’un certain nombre de réglementations et de demandes d’autorisation. De même, chaque type de fluide caloporteur peut être soumis à d’autres réglementations spécifiques. Il s’agit surtout des fluides dont l’utilisation présente une certaine dangerosité ou peut être polluante pour l’environnement.
Comme mentionné précédemment, le mélange eau-glycol, bien que biodégradable, est un déchet spécial lorsqu'il est à forte concentration. Il est important de ne pas vider le fluide solaire dans les égouts ou de l'éliminer avec les ordures ménagères. Les procédures d'élimination doivent être conformes aux réglementations locales et nationales en matière de gestion des déchets dangereux. Un fournisseur spécialisé sera en mesure de récupérer et de traiter ces fluides de manière responsable.
Conseils du Fabricant
En tant que fournisseur leader de capteurs solaires, les experts comprennent l'importance de choisir le bon fluide caloporteur pour chaque application. Il est vivement conseillé de demander conseil auprès du fabricant de votre système de panneaux solaires. Les fabricants proposent une gamme de systèmes de capteurs solaires conçus pour fonctionner avec différents fluides caloporteurs. Par exemple, un système de chauffage de l'eau solaire à caloduc est un choix populaire pour les applications résidentielles et commerciales, et il peut être configuré pour utiliser de l'eau ou des mélanges glycol-eau en fonction du climat. Les équipes d'experts sont prêtes à aider à sélectionner la meilleure solution pour les besoins en énergie solaire, que ce soit pour un propriétaire cherchant à installer un chauffe-eau solaire ou un client industriel ayant besoin d'un système solaire thermique à grande échelle. Leurs produits et leur expertise sont là pour répondre à ces besoins.
