Introduction à la motobineuse thermique ELEM HTBT 60 HP5

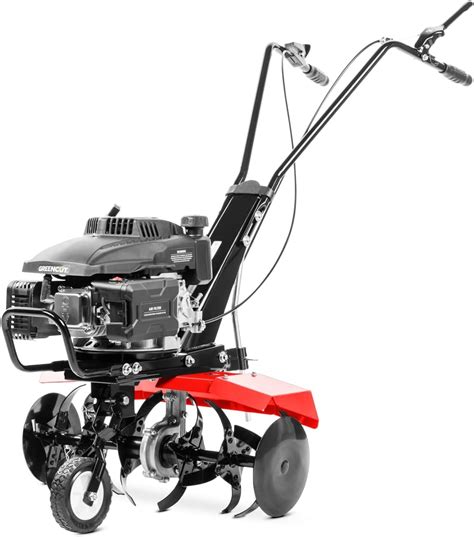

La motobineuse thermique ELEM HTBT 60 HP5, référencée MT60-139CC, est un outil motorisé conçu pour le travail du sol. Fabriquée en Chine, cette machine est distribuée par ELEM GARDEN TECHNIC, une entreprise basée en Belgique. Elle est conforme aux directives européennes en matière de sécurité et de santé, comme en témoignent les déclarations de conformité EG et CE de 2016. L'utilisation de cet équipement requiert une lecture attentive de son manuel d'instructions original afin de garantir la sécurité de l'opérateur et d'optimiser sa performance. Ce document fournit des informations essentielles sur les consignes de sécurité, les spécifications techniques, les procédures d'utilisation et les directives d'entretien.
Comprendre les pictogrammes de sécurité et leur importance

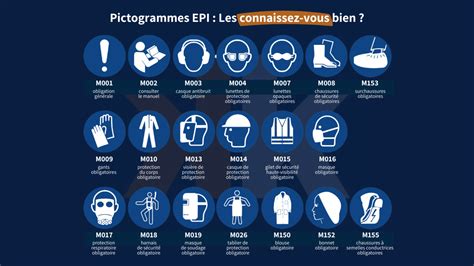

Pour une utilisation sûre et efficace de la motobineuse ELEM HTBT 60 HP5, il est primordial de comprendre les pictogrammes présents sur la machine et dans le manuel. Ces symboles visuels sont des avertissements rapides et universels qui alertent l'utilisateur sur des risques potentiels et des actions à entreprendre.
Un pictogramme important indique de « Ajouter de l’huile moteur ». Cette étape est cruciale avant toute mise en marche, car le moteur est généralement expédié sans huile. Négliger ce point peut entraîner des dommages irréversibles au moteur.
Un autre symbole met en garde contre le « Risque de lésion corporelle ou de dégâts matériels », soulignant l'importance de la prudence lors de la manipulation de la machine. Un pictogramme avec la mention « Chaud ! Ne pas toucher le système des gaz d’échappement ou le moteur avant qu’ils aient refroidi » rappelle que le moteur et le système d'échappement atteignent des températures élevées pendant et après l'utilisation, pouvant causer de graves brûlures.
Il est également spécifié de « Lire le manuel avant utilisation », une instruction fondamentale pour maîtriser les fonctionnalités de la machine et éviter les erreurs. Le symbole du « Risque de blessure dû à l’éjection de pièces ! Toujours maintenir une distance de sécurité » est un avertissement clair concernant les projections de terre, de pierres ou d'autres débris pouvant être générées par les fraises en rotation.
Enfin, un pictogramme relatif aux carburants indique « Inflammable. Ne pas remplir le réservoir de carburant dans un endroit clos ou alors que la machine tourne. Laisser le moteur refroidir au moins 2 minutes avant de refaire le plein ». Cette consigne est essentielle pour prévenir les incendies et les explosions. Le non-respect de ces avertissements peut avoir des conséquences graves pour l'utilisateur et son environnement.
Consignes de sécurité supplémentaires pour les cultivateurs
Outre les pictogrammes, des consignes de sécurité détaillées sont fournies pour assurer la protection de l'opérateur et des personnes à proximité. Il est impératif de respecter ces précautions pour éviter les accidents.
La première consigne met en garde de « Ne pas placer les mains ou les pieds près ou sous les éléments en rotation ». Les fraises de la motobineuse tournent à grande vitesse et peuvent causer des blessures graves si elles entrent en contact avec les membres. Il est crucial de maintenir une distance de sécurité suffisante.
Il est également important de « Vérifier que la barre de recouvrement est bien en place et correctement ajustée ». Cette barre sert de protection contre les projections et doit être positionnée de manière adéquate pour remplir son rôle.
La consigne « Ne jamais soulever ou transporter une machine lorsque le moteur tourne » est fondamentale. Un moteur en marche signifie que les fraises peuvent s'activer inopinément, ce qui présente un risque d'accident majeur lors du déplacement de l'appareil.
Protection des enfants et risques spécifiques
La présence d'enfants à proximité d'une motobineuse en marche est extrêmement dangereuse. Il est donc impératif de « Garder les enfants à… » une distance sûre, non spécifiée précisément dans l'extrait, mais impliquant une zone où ils ne peuvent ni toucher ni approcher la machine.
Concernant le stockage et l'entretien, il est précisé de « Laissez le moteur refroidir avant d'effectuer un entretien ou d'entreposer le motoculteur à l'intérieur d'un bâtiment ». Un moteur chaud peut provoquer des brûlures ou déclencher un incendie s'il est placé à proximité de matériaux inflammables. De plus, il ne faut « Jamais stocker la machine ou des conteneurs de carburant dans une pièce où se trouve une flamme nue, telle qu’un chauffe-eau ». Le carburant est hautement inflammable et ses vapeurs peuvent s'enflammer au contact d'une flamme ou d'une source de chaleur.
Un avertissement crucial concerne le « Risque de toxicité du monoxyde de carbone ». Les moteurs thermiques produisent du monoxyde de carbone, un gaz inodore et incolore mais mortel. Il est donc impératif d'utiliser la motobineuse uniquement dans des zones bien ventilées et de ne jamais la faire fonctionner dans un espace clos.
Enfin, en cas de déversement de carburant, il est formellement interdit de tenter de démarrer le moteur : « Si du carburant est renversé, n’essayez pas de démarrer la source d’alimentation, mais déplacez la machine à… » un endroit sûr et aérez la zone avant toute tentative de redémarrage.
UTILISATION DE LA MOTOBINEUSE
Préparation et mode d'emploi de la motobineuse
Avant de démarrer la motobineuse ELEM HTBT 60 HP5, certaines étapes de préparation sont essentielles pour assurer un fonctionnement sûr et optimal de l'appareil.
Consignes de pré-démarrage
La première étape consiste à s'assurer que « toutes les protections de sécurité sont en position et que tous les boulons et les écrous sont serrés ». Une vérification rigoureuse de ces éléments garantit que la machine est assemblée correctement et que toutes les pièces sont bien fixées, réduisant ainsi les risques de dysfonctionnement ou de détachement de composants pendant l'opération.
Ensuite, il est impératif de « Vérifier le niveau d’huile dans le carter du moteur ». Cette étape est cruciale car, comme mentionné précédemment, « Important ! Le moteur est expédié… » sans huile. L'absence ou un niveau insuffisant d'huile moteur peut entraîner une usure prématurée et des dommages irréversibles au moteur. Il convient de se référer au manuel pour connaître le type et la quantité d'huile appropriés.
Installation de la roue de guidage
L'installation correcte de la roue de guidage est une étape importante pour la maniabilité de la motobineuse. Il faut « Fixer l’assemblage de support de roue sur la base ». La roue de guidage, lorsqu'elle est « en position de travail », aide à contrôler la profondeur de labour et à stabiliser la machine. Un réglage approprié de cette roue permettra un travail du sol uniforme et moins fatigant pour l'opérateur.
Données techniques de la motobineuse ELEM HTBT 60 HP5
Comprendre les spécifications techniques de la motobineuse ELEM HTBT 60 HP5 est essentiel pour appréhender ses capacités et ses exigences en matière d'entretien.
Caractéristiques générales
Le « Type d'entraînement » de cette motobineuse est « Manuel », ce qui signifie que l'opérateur dirige et contrôle directement la machine pendant son utilisation.Le « Modèle de moteur » est identifié comme « DG1P65F ». Ce moteur est le cœur de la motobineuse et ses caractéristiques sont les suivantes : « Moteur : 4 temps, refroidissement par air forcé, monocylindre, OHV ».

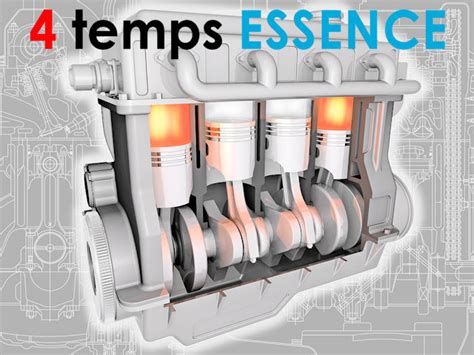

Un moteur 4 temps est connu pour son efficacité énergétique et ses émissions réduites par rapport aux moteurs 2 temps. Le refroidissement par air forcé assure que le moteur ne surchauffe pas pendant le fonctionnement, ce qui est crucial pour sa longévité. Le fait qu'il soit monocylindre signifie qu'il possède un seul piston, une configuration commune pour les équipements de jardinage de cette taille. La désignation « OHV » (OverHead Valve) indique que les soupapes sont situées dans la culasse, une conception qui améliore l'efficacité de la combustion et la puissance.
Performance du moteur
La « Puissance » du moteur est de « 2.6 kW », une mesure de sa capacité à effectuer le travail de labour.La « Vitesse nominale » est de « 3000 » tours par minute, indiquant la vitesse de rotation optimale du moteur pour une performance maximale.Le « Couple de serrage max. » est de « 7 N.M/3000 », ce qui représente la force de rotation maximale que le moteur peut produire à 3000 tours par minute. Un couple élevé est bénéfique pour travailler des sols plus durs.Enfin, la « Cylindrée » du moteur est de « 139 cm³ », ce qui correspond au volume total balayé par le piston dans le cylindre. Une cylindrée plus importante est généralement synonyme d'une puissance accrue.
Entretien et service après-vente
Un entretien régulier est primordial pour prolonger la durée de vie de votre motobineuse ELEM HTBT 60 HP5 et garantir son bon fonctionnement. Le manuel d'utilisation fournit des directives claires à ce sujet, ainsi que des informations sur le service après-vente.
Entretien du moteur et de la bougie d'allumage

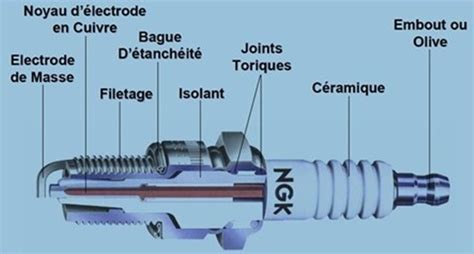

L'entretien préventif commence par la vérification et l'appoint d'huile, comme stipulé : « Vérifiez l’huile ». Une lubrification adéquate est essentielle pour la santé du moteur.Concernant la bougie d'allumage, il est recommandé de suivre une procédure spécifique. La première étape est de « Retirer la bougie, ajoutez un peu d’huile dans le cylindre, montez la bougie, tournez le vilebrequin et laissez l’huile être bien distribuée dans la surface intérieur du cylindre ». Cette opération permet de lubrifier les parois du cylindre, surtout si le moteur a été stocké pendant une longue période, prévenant ainsi l'usure au démarrage.
Le nettoyage de la bougie d'allumage est également une tâche d'entretien cruciale : « l’aide d’une brosse à fils de cuivre. Effectuez ensuite une maintenance de la bougie d’allumage toutes les 50 heures de service ». La bougie peut s'encrasser avec le temps, ce qui nuit à l'allumage et aux performances du moteur. Un nettoyage régulier avec une brosse à fils de cuivre permet d'éliminer les dépôts de carbone.
Pour retirer la bougie, il est nécessaire de suivre des étapes précises :
- « Retirez la cosse de bougie d’allumage D’un mouvement rotatif. » Cela assure que le fil d'allumage est déconnecté sans endommager le câble ni la bougie.
- « Retirez la bougie d’allumage avec la clé à bougie ci-jointe. » L'utilisation de l'outil approprié est essentielle pour éviter d'endommager la bougie ou la culasse du moteur.
- « Le montage est effectué… » en sens inverse, en veillant à ne pas trop serrer la bougie pour ne pas endommager le filetage.
Informations sur le service après-vente et la conformité
En cas de panne ou de besoin de pièces de rechange, le service après-vente est disponible. Il est spécifié qu'« Un commutateur endommagé doit être remplacé ». Les commutateurs sont des éléments de sécurité importants et leur remplacement par des pièces d'origine est crucial.
Pour toutes les questions relatives aux mises à jour des modes d’emploi, aux vues éclatées (comme le titre de l'article l'indique), aux informations concernant les pièces de rechange, ainsi qu'aux coordonnées des stations techniques pour tout produit thermique, il est conseillé de consulter le site web : « www.eco-repa.com ». Ce site est une ressource précieuse pour les propriétaires de motobineuses ELEM GARDEN TECHNIC.
L'entreprise « ELEM GARDEN TECHNIC » certifie que la machine répond aux prescriptions fondamentales stipulées en matière de sécurité, comme l'indiquent les déclarations de conformité : « Nous « ELEM GARDEN TECHNIC » certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité… : 2016 EG-verklaring van overeenstemming Hierbij « ELEM GARDEN TECHNIC » verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheidsen gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht. 2016 Declaración CE de conformidad Por la presente declaramos « ELEM GARDEN TECHNIC » que la máquina designada a continuación cumple, tanto en lo que respecta a su diseño y tipo constructivo como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitaires correspondientes. » Ces déclarations confirment que la motobineuse a été conçue et fabriquée en respectant les normes de sécurité européennes. Il est crucial de noter que cette déclaration de conformité « perd sa validité lorsque sans concertation avec nous des modifications sont apportées à la machine », soulignant l'importance de n'utiliser que des pièces de rechange d'origine et de ne pas modifier l'appareil.
Les coordonnées de l'entreprise sont les suivantes :81, rue de Gozée6110 Montigny-le-TilleulBelgiqueTél : 0032 71 29 70 70Fax : 0032 71 29 70 86S.A.V : 32 / 71 / 29 . 70 . 8832 / 71 / 29 . 70 .Ces informations sont essentielles pour contacter le support technique ou le service après-vente en cas de besoin.
La vue éclatée : un outil essentiel pour l'entretien et la réparation
Bien que l'extrait fourni ne contienne pas directement la vue éclatée de la motobineuse ELEM HTBT 60 HP5, il est clairement mentionné que « Vous trouverez les mises à jour des modes d’emploi, les vues éclatées, les informations concernant les pièces de rechange ainsi que les coordonnées de nos stations techniques pour tout produit thermique: www.eco-repa.com ». La vue éclatée est un schéma technique qui représente toutes les pièces d'une machine assemblée, mais dessinées séparément pour montrer leur relation et leur ordre d'assemblage.
Utilité de la vue éclatée
La vue éclatée est un outil indispensable pour plusieurs raisons :
- Identification des pièces : Elle permet d'identifier précisément chaque composant de la motobineuse, ce qui est crucial lors de la commande de pièces de rechange. Chaque pièce est généralement numérotée et associée à une liste de références.
- Assemblage et désassemblage : Pour les opérations de maintenance ou de réparation qui nécessitent de démonter et de remonter certaines parties de la machine, la vue éclatée offre un guide visuel précieux. Elle montre l'ordre correct d'assemblage et les relations entre les différents éléments.
- Compréhension du fonctionnement : En visualisant l'agencement des pièces, l'utilisateur peut mieux comprendre comment la motobineuse fonctionne et interagit.
- Détection des pannes : En cas de problème, la vue éclatée peut aider à localiser la pièce défectueuse en facilitant la compréhension de la structure interne de la machine.
Accéder à la vue éclatée en ligne
Pour la motobineuse ELEM HTBT 60 HP5, l'accès à la vue éclatée se fait via le site www.eco-repa.com. Sur ce portail, les utilisateurs peuvent généralement rechercher leur modèle de machine pour télécharger les documents techniques, y compris la vue éclatée. Il est important d'utiliser la vue éclatée spécifique au modèle MT60-139CC / HTBT 60 HP5 pour s'assurer de l'exactitude des informations et des références des pièces.
L'accès à ces documents est un atout majeur pour les propriétaires souhaitant effectuer eux-mêmes des réparations mineures ou pour les professionnels ayant besoin d'informations détaillées pour un diagnostic et une intervention.
UTILISATION DE LA MOTOBINEUSE
Précautions d'utilisation et sensibilisation à la responsabilité de l'opérateur
L'utilisation d'une motobineuse, bien que bénéfique pour le travail du sol, comporte des risques inhérents qui exigent une vigilance constante et une connaissance approfondie des précautions à prendre. Le manuel d'instructions insiste sur la responsabilité de l'opérateur.
Éviter l'accès aux personnes non formées
Un point crucial est de « Ne jamais laisser un enfant ou une autre personne n’ayant pas pris connaissance des instructions d’utilisation se servir de la machine ». Cette consigne souligne que l'utilisation de la motobineuse est réservée à des adultes pleinement informés des procédures de sécurité et de fonctionnement. Les enfants, en particulier, n'ont pas la maturité ni la force physique nécessaires pour manipuler un tel équipement, et le risque d'accident grave est extrêmement élevé s'ils s'approchent ou tentent d'utiliser la machine.
La lecture du manuel : une obligation, pas une option
La répétition de l'instruction « Lire le manuel avant utilisation » est une indication claire de l'importance de cette étape. Le manuel n'est pas un simple document complémentaire, mais un guide essentiel qui contient toutes les informations nécessaires pour opérer la motobineuse en toute sécurité et efficacement. Il aborde non seulement les aspects techniques et les procédures de démarrage, mais aussi les avertissements de sécurité spécifiques qui ne sont pas toujours intuitifs.
Conséquences d'une utilisation inappropriée
L'ignorance ou le non-respect des instructions peut entraîner des conséquences graves, telles que :
- Blessures corporelles : Lésions dues aux éléments en rotation, brûlures au contact du moteur chaud, blessures par éjection de pièces.
- Dommages matériels : Détérioration de la machine elle-même, de l'environnement de travail ou d'autres biens.
- Incendies : Due à une manipulation incorrecte du carburant ou au non-respect des consignes de stockage.
- Intoxication au monoxyde de carbone : Si la machine est utilisée dans un espace clos.
La responsabilité de l'opérateur s'étend également à l'entretien régulier de la machine, car un équipement mal entretenu peut devenir dangereux. En suivant scrupuleusement les recommandations du fabricant et en faisant preuve de bon sens, l'utilisateur contribue non seulement à sa propre sécurité, mais aussi à celle de son entourage. La formation continue et la familiarisation avec l'équipement sont des processus continus qui garantissent une utilisation sûre et productive de la motobineuse.
